2813 88
Item
No. Part No. Name
326002 Drain Kit, Drip Tray
1 170423 Hex Nut, 5/8-32
2 151281 Washer, .640 I.D.
3 140133 Clamp, .687 O.D.
4 170413 Fitting
5 113500-039 Tube, .500 I.D. By 60-In. Long
1
2
3
4
5

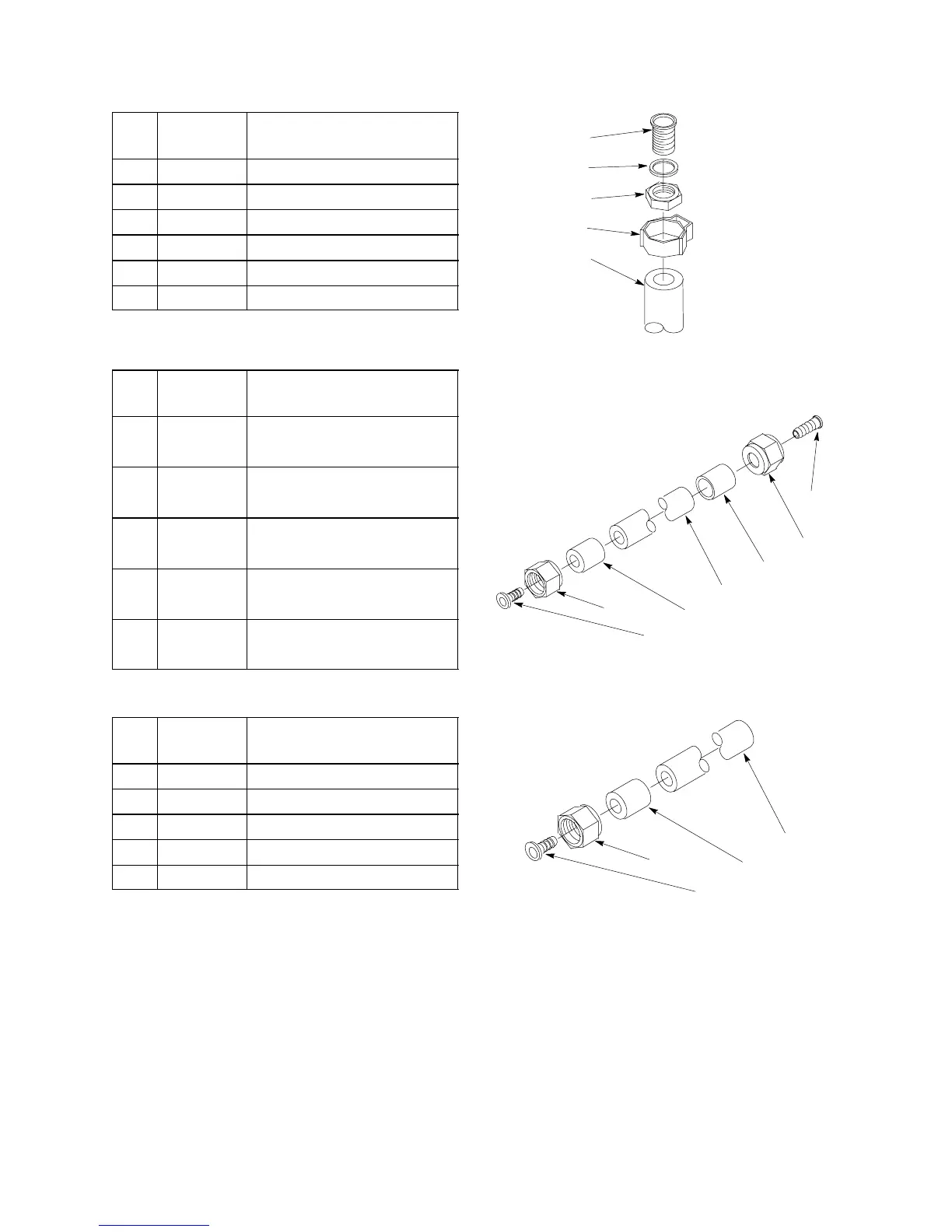

FIGURE 29. DRIP TRAY DRAIN KIT
Item
No. Part No. Name
174061-196 Tube Assy, .265 I.D. By 96-In. Long
176272-396 Tube Assy, .375 I.D. By 96-In. Long
1 174478 Tube, .265 I.D. By 96-In. Long
174292 Tube, .375 I.D. By 96-In. Long
2 176000 Ferrule, .500 O.D. Tube
176204 Ferrule, .640 O.D. Tube
3 770104 Nipple, .265 I.D. Tube
176205 Nipple, .375 I.D. Tube
4 176017 Nut, Swivel, 7/16-20
311242 Nut, Swivel, 5/8-18
1
2
2
3
3
4
4
FIGURE 30. TUBING ASSEMBLY
Item
No. Part No. Name
325558 Tube Assy, .250 I.D. By 40-In. Long
1 174103-001 Tube, .250 I.D. By 40-In. Long
2 176001 Ferrule, .425 O.D. Tube
3 770104 Nipple, .250 I.D. Tube
4 176017 Nut, Swivel, 7/16-20
1
2
3
4
FIGURE 31. TUBING ASSEMBLY
