Dräger Polytron 8000 Series

ko | 시운전
104 사용설명서 | Dräger Polytron
®
8000 Series SW 버전 ≥ 4.0.x
6 시운전
6.1 일반 지침
– 기기를 전원 공급 장치에 연결하기 전에 먼저 계전기 배선
을 연결하고 센서 연결을 조성하십시오 .
– 기기를 정상 작동하기 전에 구성 및 조정 설정이 제대로 설
정되었는지 확인하십시오 .
BVS 13 ATEX G 001 X 및 PFG 14 G 001 X 에 따라 안전하게
작동하려면 기기의 다음 기본 경보 설정 상태를 유지해야 합니
다 .
– 계전기가 Normally energ.( 으 ) 로 설정되어 있고 경
보 A2(주 경보 ) 가 Latching 및 Non-acknowledgeable 또
는 Pre-Acknowledgeable(으 )로 설정되어 있어야 합니다.
– 경보 A1( 사전 경보 ) 가 음향 경보 기기를 작동시키는 데 사
용될 경우 Acknowledgeable( 으 ) 로만 설정될 수 있습니
다 .
– 측정 범위 초과 시 잠김 (126 페이지의 "DQ 센서 래칭 설정
" 를 참조하십시오 ).
BVS 13 ATEX G 001 X 및 PFG 14 G 001 X 에 따른 작동 시
다음의 특수 조건을 고려해야 합니다 .
– Polytron 8200 CAT:
– DQ 또는 LC 센서가 측정 가스가 함유된 공기와 접촉할
경우 측정값이 최대 32% 까지 증가할
수
있습니다 .
원격 교정 어댑터 DQ 로 작동할 경우 이러한 증가가 최
대 70% 에 이를 수 있습니다 .
– LC 센서가 있는 트랜스미터는 측정 범위 초과 시 래칭
신호를 보내는 컨트롤 유닛과 함께 작동해야 합니다. 트
랜스미터의 내부 경보 계전기를 사용하면 안 됩니다 .
– LC 센서가 있는 트랜스미터는 센서가 일반적인 작동 위
치에 있는 상태에서 조정해야 합니다 .
– LC 센서의 예열 시간 동안 경보 오류가 발생할 수 있습
니다 .
– Polytron 8100 EC:
EC 센서가 있는 트랜스미터의 설정 시간 t20 은 미세한 농
도 변화 시 EN 50104 의 한계값을 초과할 수 있습니다 .
6.2 가스 측정기 시가동
1. 경보 오류를 방지하기 위해 가스 측정기의 경보 신호를 끕
니다 (119 페이지의 " 경보를 on 또는 off 로 설정 " 를 참조
하십시오 ).
2. 전원 공급 장치를 켭니다 .
 기기가 시작 순서 (LCD/LED 테스트 , 소프트웨어 버전
및 초기화 ) 를 따라갑니다 .
 디스플레이에 시 : 분 : 초 ( 카운트다운 ) 단위로 센서가
측정 준비되었음이 표시됩니다 . 기기가 유지 관리 신호
를 전송합니다 . 고장 계전기가 활성화됩니다 .
 센서가 가동을 시작합니다 . 4~20 mA 인터페이스의 유
지 관리 신호는 센서가 준비될 때까지 보류됩니다. 준비
시간은 센서와 환경 조건에 따라 달라집니다. 새로운 센
서의 최대 준비 시간 :
센서의 사용지침서를 참조하십시
오 .
3. 날짜와
시간을 확인하십시오 . 센서의 준비 시간 동안 설정
을 할 수 있습니다 .
 센서의 준비 시간이 지나면 기기가 정상 작동됩니다. 디
스플레이에 현재 가스 농도 , 측정 단위 및 경우에 따라
선택한 가스가 표시됩니다 . 녹색 LED 가 켜집니다 .
기기를 Dräger SensorAlive로 작동하는 경우, Dräger는
날짜 및 시간을 올바르게 설정할 것을 권장합니다 . 센서의
준비 시간이 지나면 Dräger SensorAlive 의 시동 시간이 시
작됩니다 . 이 단계 동안 센서는 측정은 가능하지만 자가 진
단은 아직 이루어지지 않습니다 .
4. 필요할 경우 기기를 조정하십시오 .
5. 가스 측정기의 경보 신호를 켭니다 (119 페이지의 " 경보를
on 또는 off 로 설정 " 를 참조하십시오 ).
7 작동
7.1 제어판
제어판에는 다음이 있습니다 .
– 메뉴 탐색 버튼
– 디스플레이
– LED 및 관련 기호
탐색 버튼에는 어떤 메뉴에 있느냐에 따라 서로 다른 기능이
있습니다 .
기기는 자석 막대로 조작합니다 . 이때 외함 덮개가 기기에 올
려져 있어야 합니다 . 외함 덮개가 제자리에 없는 경우 자석 막
대가 2 개 이상의 버튼을 한번에 활성화할 수도 있습니다 ( 누
화 ).

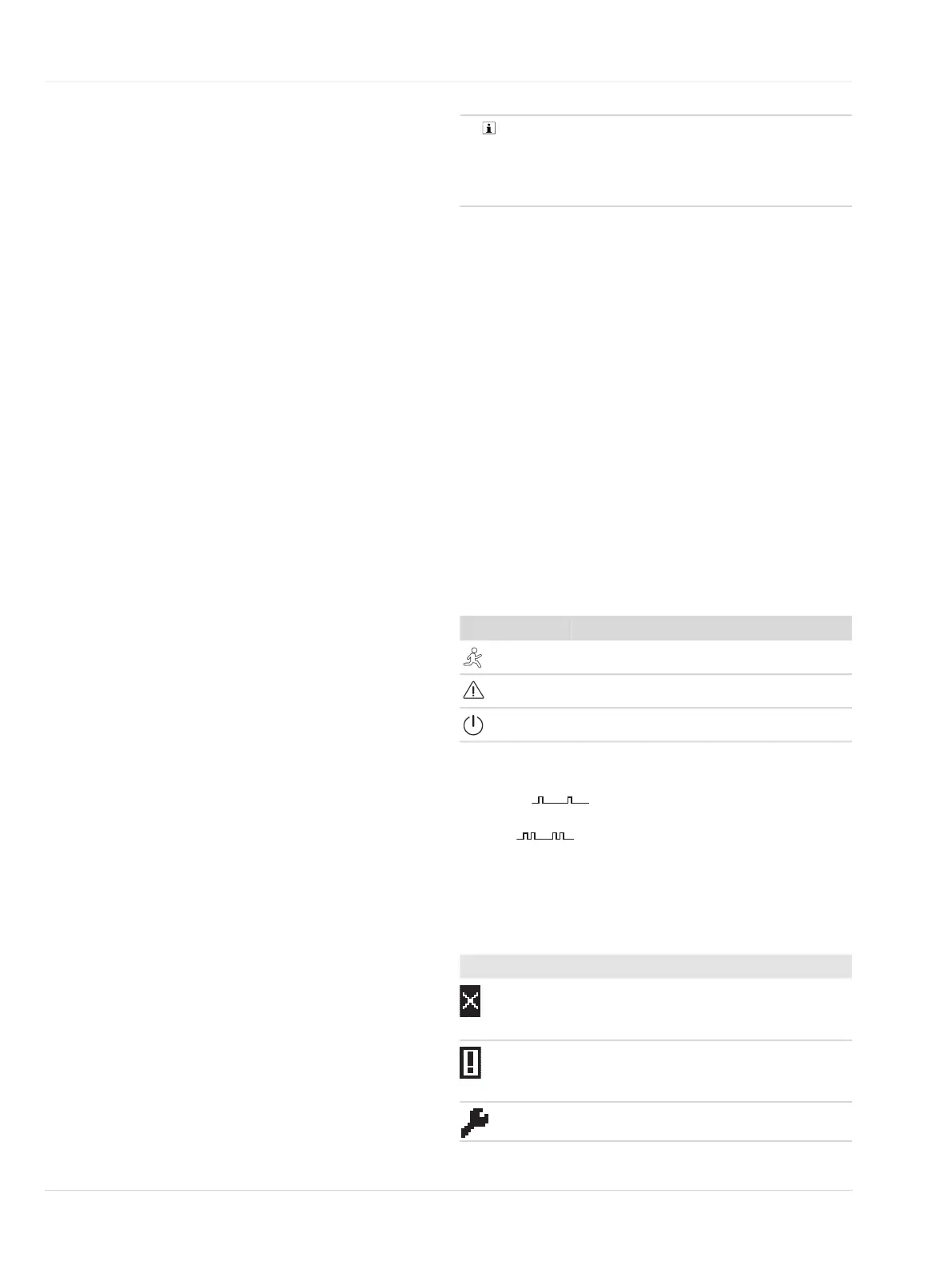

7.2 LED 및 기호
제어판에는 다음 기호 및 LED 가 있습니다 .
LED 상태
– 경보 A1( 사전 경보 ) 이 작동되면 빨간색 LED가 한 번 깜박
입니다 .
– 경보 A2( 주 경보 ) 이 작동되면 빨간색 LED가 두 번 깜박입
니다 .
– 원인이 해결되기 전에 경보가 확인되면 , 장애가 있음을 표
시하기 위해 빨간색 LED 가 계속 켜집니다 .
7.3 디스플레이의 표시
7.3.1 모든 장치
기호
LED
설명
빨간색 경보 작동
노란색 고장
녹색 전원 켜짐
기호 설명
오류 메시지가 있습니다 .
자세한 정보는 Information 메뉴에서 확인
할 수 있습니다 .
경고 메시지가 있습니다 .
자세한 정보는 Information 메뉴에서 확인
할 수 있습니다 .
유지 관리 신호가 전송되었습니다 .
