操作 | ja
取扱説明書 | Dräger Polytron
®
8000 Series SW バージ ョ ン ≥4.0.x 63
7.3.5 特殊状態の終了
障害表示 / 警告表示
障害表示と警告表示は通常の場合、 ラッチ式ではありません。
障害または警告の原因が解消されると直ちに障害または警告が
表示されなくなります。 「SensorAlive の障害検出」 および
「SensorAlive の詰まり検出」 は例外です。
原因を解消するためには障害または警告を表示させて （64
ページの 「メニュー Information」 を参照） トラブルシューティン
グ （71 ページの 「トラブルシューティング」 を参照） を開始しま
す。
値が測定範囲よりも下 / 上
ディスプレイはガス濃度がセンサーの測定範囲を超えていること
を示します。 ガス濃度が再び測定範囲内になると表示は消えま
す。
注記
センサーの誤動作
ガスの濃度がセンサーの測定範囲を超えると、 センサーが誤動
作することがあります。
► 必要に応じてセンサーを新たに校正します。
Polytron
®
8200 CAT DQ センサ付き ：
ガス濃度が 100 %LEL を下回っていることを確認 （携帯用の機
器を使用するなどして） した後、 [OK] によりオーバーレンジを確
認する必要があります。
ラッチングアラームは機器のデフォルト設定になっています。
リレーのない機器の場合、 オーバーレンジをノンラッチングに設
定できます。 この場合、 オーバーレンジ表示は消えます。 コン
トロールユニットはこの機能をサポートする必要があります。 詳
細は、 以下を参照して下さい ： 82 ページの 「DQ センサーロッ
クの設定」。
Polytron
®
8200 CAT LC センサ付き ：
警告
過電圧の場合に測定値が不明確になる危険性
LC センサーでは、 ラッチングオーバーレンジアラームはサポート
されません。
BVS 13 ATEX G 001 X に準拠した安全操業のためにはガス検
知警報器をノンラッチ型アラームの表示が可能な評価ユニットか
ら操作してください。 ガス検知警報器の内部アラームリレーは使
用しないでください。
► 測定範囲超過のノンラッチ型表示が評価ユニットで有効なこと
を確認します。
オーバーレンジの計測値を確認した後、 ガス濃度が 100 %LEL
を下回っていることを確認する必要があります。
7.4 情報モードと機能キー
7.4.1 情報モードの表示
情報モードは装置のための関連情報を確認するためのもので
す。 これによって装置の通常運転が中断されることはありませ
ん。
● 測定モードで ボタンをタップして 3 秒間押し続けます。
7.4.2 インフォモードのナビゲーション
何もキーをタップしないまま 30 秒が経過すると、 機器は自動的
に通常表示に戻ります。
値が測定範囲よりも下
ガス濃度がセンサーの測定範囲を超え
ている。
アナログインターフェイス : ゼロより下へ
のドリフト
リレー : 障害リレーレースイッチ
障害表示
右側には記号 が表示されます。
アナログインターフェイス : 迷走電流
リレー : 障害リレーレースイッチ
メンテナンス表示
右側には記号 が表示されます。
これは、 アラームが無効の場合、 校正
中、 バンプテストおよびメンテナンス作
業の際に表示されます。
アナログインターフェイス : メンテナンス
電流
リレー : 変更なし
警告表示
右側には記号 が表示されます。
アナログインターフェイス : 警告電流
2)
リレー : 変更なし
暖機 1
右側には記号 が表示されます。
残り時間が左側に表示されます。
アナログインターフェイス : メンテナンス
電流
リレー : 障害リレースイッチ
暖機 1 でのエラーリレーの動作は設定
可能です （76 ページの 「エラーリレー
の暖機 1 設定」 を参照）。
暖機 2
右側には記号 が表示されます。
測定値が左側に表示されます。
アナログインターフェイス : 測定値
リレー : 測定モードの動作 （エラーリ
レーは暖機 2 を表示しません）
1) ガス濃度が 4-20 mA インターフェイスのフルスケール偏差を超えている
場合、 ディスプレイには測定値とともに 「アナログインターフェイスの測定
範囲がオーバーレンジ」 のインジケータ が継続して表示されます。
2) 警告電流が有効の場合のみ。 工場出荷時の設定 ： 無効

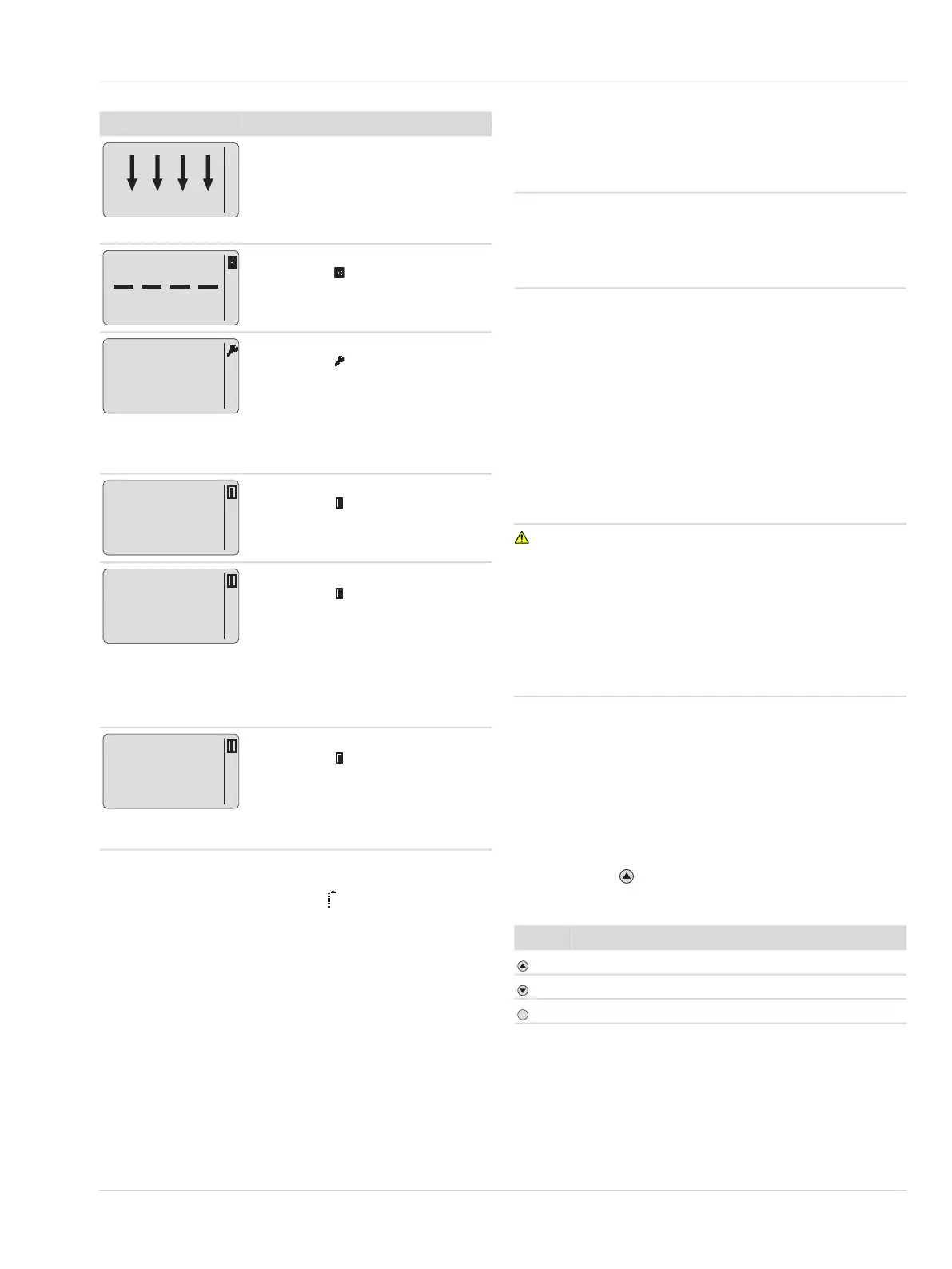

表示例 説明
O
2
Vol.%
O
2
Vol.%
Sensor ready
in 0:09:13
O
2
Vol.%
20.9
ボタン 機能
次の画面に切り替えます。
前の画面に切り替えます。
インフォモード終了
M
