Эксплуатация | ru
Руководство по эксплуатации | Dräger Polytron
®
8000 Series Версия ПО ≥ 4.0.x 151
7.3.5 Завершение особых состояний
Индикация ошибки/предупреждения
Индикация ошибок и предупреждений обычно не
самоблокируется. Индикация ошибок и предупреждений
прекращается сразу же после устранения причин ошибок
или предупреждений. Исключения включают
"Обнаружение ошибок SensorAlive" и "Обнаружение
засорения SensorAlive".
Чтобы устранить причины, выведите на экран ошибку или
предупреждение (см. "Меню Информация", стр. 153) и
начните устранение неисправности (см. "Устранение
неисправностей", стр. 161).
Значение вне диапазона измерения
Индикация показывает, что концентрация газа вне
диапазона измерения сенсора. Индикация пропадает
сразу же, как только концентрация газа вернется в
диапазон измерения.
ПРИМЕЧАНИЕ
Неисправность сенсора
Концентрации газов за пределами диапазона измерения
сенсора могут привести к неисправности сенсора.
► При необходимости отрегулируйте сенсор.
Polytron
®
8200 CAT с сенсором DQ:
Превышение диапазона необходимо квитировать кнопкой
[OK] после проверки, что концентрация газа упала ниже
100 % НПВ (например, с помощью переносного
измерительного прибора).
Тревоги с самоблокировкой являются заводской
настройкой прибора.
Для приборов без реле превышение диапазона можно
сделать не самоблокирующимся. В этом случае
индикация превышения диапазона исчезает. Контроллер
должен поддерживать эту функцию! См. дополнительную
информацию в: "Настройка самоблокировки для сенсора
DQ", стр. 175.

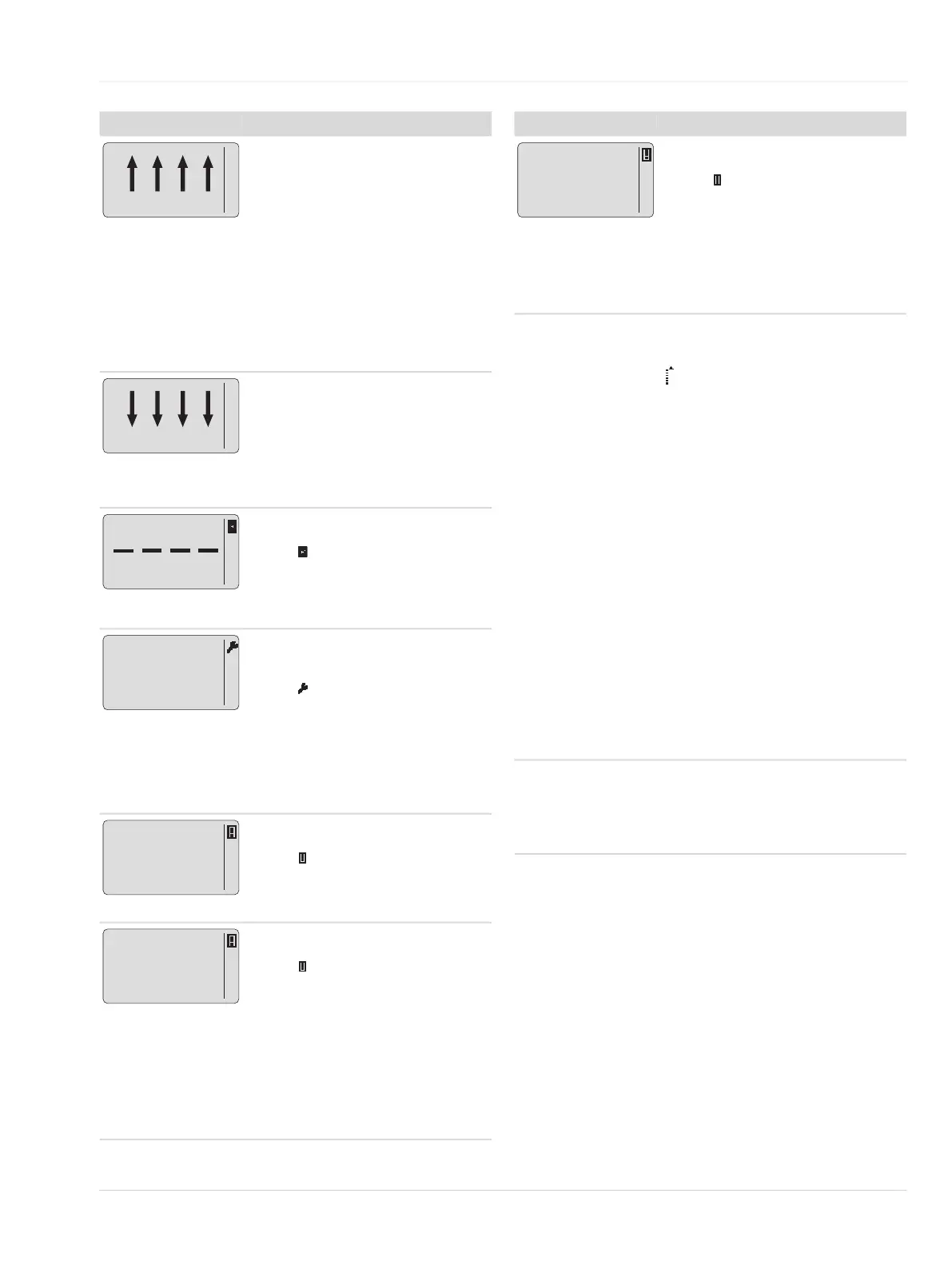

Пример дисплея Описание
Значение находится выше диапа-
зона измерения
Концентрация газа вне диапазона
измерения сенсора
1)
.
Аналоговый интерфейс: Превы-
шение измерительного диапазона
Реле: Срабатывает реле A2
Информация для Polytron 8200 и
Polytron 8310:
Сообщение о превышении диапа-
зона измерения также может быть
вызвано коротким замыканием или
обрывом в линии к выносному сен-
сору.
Значение находится ниже диапа-
зона измерения
Концентрация газа вне диапазона
измерения сенсора.
Аналоговый интерфейс: Дрейф в
область ниже нуля
Реле: Срабатывает реле неисправ-
ности
Индикация неисправности
В правой части дисплея показан
символ .
Аналоговый интерфейс: Ток неис-
правности
Реле: Срабатывает реле неисправ-
ности
Индикация режима технического
обслуживания
В правой части дисплея показан
символ .
Он отображается при отключении
тревог, в ходе регулировки, функци-
ональной проверки и технического
обслуживания.
Аналоговый интерфейс: Ток
обслуживания
Реле: Без изменений
Индикация предупреждения
В правой части дисплея показан
символ .
Аналоговый интерфейс: Ток
предупреждения
2)
Реле: Без изменений
Стадия запуска 1
В правой части дисплея показан
символ .
Оставшееся время показано в
левой части дисплея.
Аналоговый интерфейс: Ток
обслуживания
Реле: Срабатывает реле неисправ-
ности
Поведение реле неисправности на
стадии прогрева 1 настраивается
(см. "Настройка реле неисправно-
сти на стадии прогрева 1", стр. 167)
O
2
A2
O
2
Vol.%
O
2
Vol.%
20.9
O
2
Vol.%
20.9
O
2
Vol.%
Sensor ready
in 0:09:13
Стадия запуска 2
В правой части дисплея показан
символ .
Измеренное значение показано в
левой части дисплея.
Аналоговый интерфейс: Изме-
ренное значение
Реле: Как в режиме измерения
(реле неисправности не указывает
на стадию запуска 2).
1) Если концентрация газа превышает измерительный диапазон
интерфейса 4-20 мА, дисплей продолжает отображать измерен-
ное значение с индикацией "Превышен диапазон измерения ана-
логового интерфейса" .
2) Только когда разблокирован ток предупреждения. Заводская уста-
новка: заблокирован.
Пример дисплея Описание
O
2
Vol.%
20.9
