ja | 操作
62 取扱説明書 | Dräger Polytron
®
8000 Series SW バージ ョ ン ≥4.0.x
7.3 ディスプレイ表示
7.3.1 すべての装置
7.3.2 Polytron 8100 EC 固有の記号
7.3.3 測定モード
以下の表示例は Polytron 8100 EC から取ったものです。
Polytron 8200 CAT と Polytron 8310 IR についてはガス名は事
前に定義されていません。 ガス名は DrägerPolysoft PC ソフト
ウェアを用いて入力する必要があります。 DrägerPolysoft PC ソ
フトウェア、 またはその他のソフトウェアでパラメータを変更した
後は、 すべてのパラメータを Polytron® 8xx0 からダウンロード
するか、 装置で直接確認する必要があります。
測定モードでは次の内容が表示されます :
7.3.4 特別な状態
装置が特殊な状態にある場合、 正しい測定やアラームは保証で
きません。
次のような場合です ：
– ガス濃度が測定範囲を超えている
– 障害の発生
– アラームが無効になっている
– 校正の実行中
– バンプテストの実行中
– センサーが暖機状態
– システムはメンテナンスモード
– Dräger SensorAlive を使用していてシステムは測定値が
LifeTest の間に出力されるように構成されている
アナログ信号に対応するアナログインターフェイスの電流につい
ては、 16.2 を参照してください。
デジタルインターフェイスの信号は以下の文書をご覧ください。

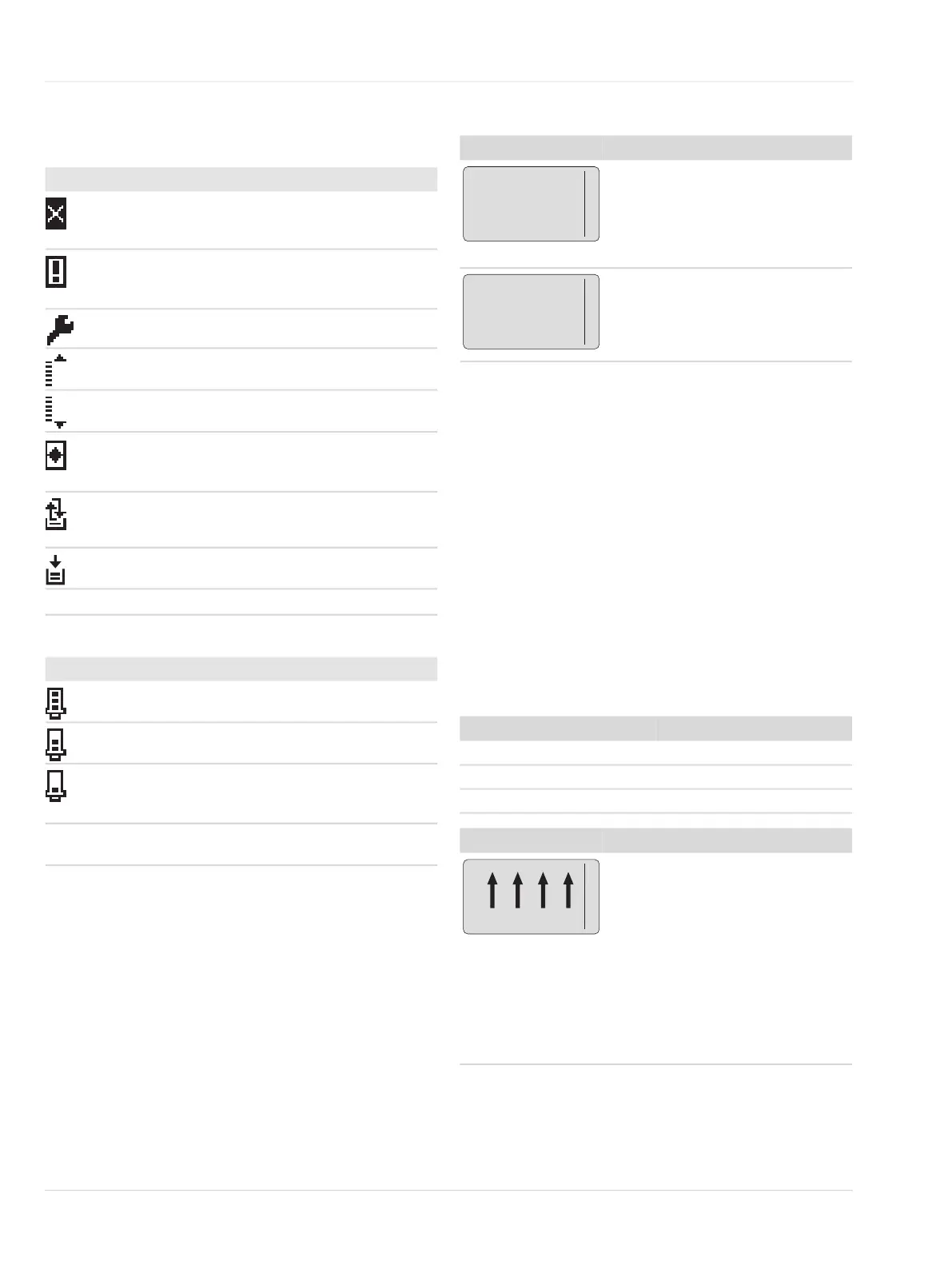

記号 説明
エラーメッセージがあります。
その他の情報はメニュー Information をご
覧ください。
警告メッセージがあります。
その他の情報はメニュー Information をご
覧ください。
メンテナンス信号を送信。
設定された測定範囲最終値は 4 ～ 20-mA イ
ンターフェイスで超過しています。
設定された測定範囲最終値は 4 ～ 20-mA イ
ンターフェイスで下限より下がっています。
HART
®
動作が有効です。 アナログインター
フェイスは固定値に設定され、 測定信号を送
信しません。
データロガーの容量がいっぱいになると、 古
いデータから新しい値で上書きされます
（「ロール」 機能）。
データロガーの容量がフルになると、 データ
は保存できなくなります （「スタック」 機能）。
SIL
SIL 動作モードがアクティブになりました。
記号 説明
センサーは稼働準備ができています。
センサーは稼働準備ができていますが、 耐
用期間が間もなく終わります。
センサーはまだ稼働準備できていませんが早
めに交換すべきです。 バイタリティーは <
25 % です。
LT
Dräger SensorAlive の LifeTest の実行中で
す。
表示例 説明
通常運転でディスプレイは測定されたガ
ス濃度、 選択されたガス名、 測定単位
を表示します。
アナログインターフェイス : 対応する電
流値
リレー : すべてのリレーは通常の状態。
アラームの閾値超過。 この例はプレア
ラーム A1 を示しています。
アナログインターフェイス : 対応する電
流値
リレー : リレー A1 はアラーム状態。
インターフェイス 文書
PROFIBUS PA 9033782
Foundation Fieldbus FF 9033783
Modbus RTU 9033781
表示例 説明
値が測定範囲よりも高い
ガス濃度がセンサーの測定範囲を超え
ている。
1)
.
アナログインターフェイス : 測定範囲超
過
リレー : A2 リレースイッチ
Polytron 8200
および
Polytron 8310
に関する注記
:
測定範囲を超えたというメッセージは、
回路のショートやリモートセンサーへの
ライン切断が原因で表示されることもあ
ります。
O
2
Vol.%
20.9
O
2
A1
19.0
