34 Paidalanu jönındegı nūsqaulyq | Dräger Polytron
®
8000 Series BJ nūsqasy ≥ 4.0.x
kk | İnterfeistı teñşeu
11.10.6 Trigger şegın ornatu
Būl funksiany trigger mändı saqtaityn şektı anyqtau üşın
paidalanuğa bolady. Trigger şegı ölşeu diapazonynyñ soñğy
mänınıñ paiyzyn bıldıredı.
Mysal: 2 % ıske qosu şegı jäne 500 ppm ölşeu diapazonynyñ
soñğy mänı kezınde 10 ppm mänıne auytqityn mänder ğana
saqtalady (būryn saqtalğan mänge qatysty).
1. Settings > Data logger > Datalogr. on/off Trigger value
tañdap, rastañyz.
2. Trigger şegın ornatyñyz jäne rastañyz.
11.10.7 Stek funksiasyn nemese körsetkışterdıñ
auysu funksiasyn teñşeu
1. Settings > Data logger > Data logger > Stack/Roll
tañdap, rastañyz.
2. Stack nemese Roll tañdap, rastañyz.
11.10.8 Derekter tırkeuşısın tazartu
Būl funksia saqtalğan derekterdı joiady.
1. Settings > Data logger > Clear data logger tañdap,
rastañyz.
2. Derekter tırkeuşısın tazartu üşın Confirm tarmağyn
tañdap, [OK] pernesın basu arqyly rastañyz.
12 İnterfeistı teñşeu
12.1 İnterfeis 4-20 mA
Qalypty jūmys kezınde qūrylğynyñ şyğys togy 4-ten 20 mA-ğa
deiın jäne ölşengen gaz konsentrasiasyna proporsionaldy
bolyp keledı.
Polytron 8xx0 ärtürlı jūmys rejimderın körsetu üşın ärtürlı tok
mänderın qoldanady. Zauyttyq teñşelımderdı paidalanuşy
naqty qoldanu talaptaryna säikes özgerte alady. Būl NAMUR
NE43 ūsynymdaryna säikes keledı.
12.1.1 Ölşeu auqymynyñ şektı mänı
Polytron
®
8100 EC, 87x0 IR jäne 8200 CAT LC ülgısı üşın
ğana
Keibır dachikter interfeis üşın 4-20 mA ölşeu diapazonyn
şekteu üşın retteletın ölşeu diapazonynyñ soñğy mänın
ūsynady.
Dachiktıñ ölşeu diapazony şegındegı soñğy nükte, ölşeu
diapazonynyñ soñğy mänı arqyly anyqtalady. Eger gaz
konsentrasiasy osy soñğy nüktege jetse, 4-20 mA interfeisı
20 mA beredı.
Mysal: Qajettı diapazon 0-den 500 ppm CO-ğa deiın (mysaly,
bölşek nömırı 6809605, standart 300 ppm, min./maks.
diapazony = 50/1000 ppm). 500 ppm ölşeu diapazonynyñ
soñğy mänın tañdañyz. Analogtyq signal 4 mA = 0 ppm jäne
20 mA = 500 ppm arasynda jelılık türde şyğarylady.
12.1.2 Aqaulyq togyn ornatu
Būl funksiany aqaulyq turaly habarlamanyñ togyn anyqtau
üşın paidalanuğa bolady.
1. Settings > Communication > Analog interface > Fault
current tañdap, rastañyz.
2. Ağymdağy öñdeu jolyn tañdañyz jäne rastañyz.
3. Tok küşın ornatyñyz jäne rastañyz.
Fault current üşın teñşelım körsetıledı.
4. Confirm tañdañyz jäne [OK] kömegımen rastañyz.

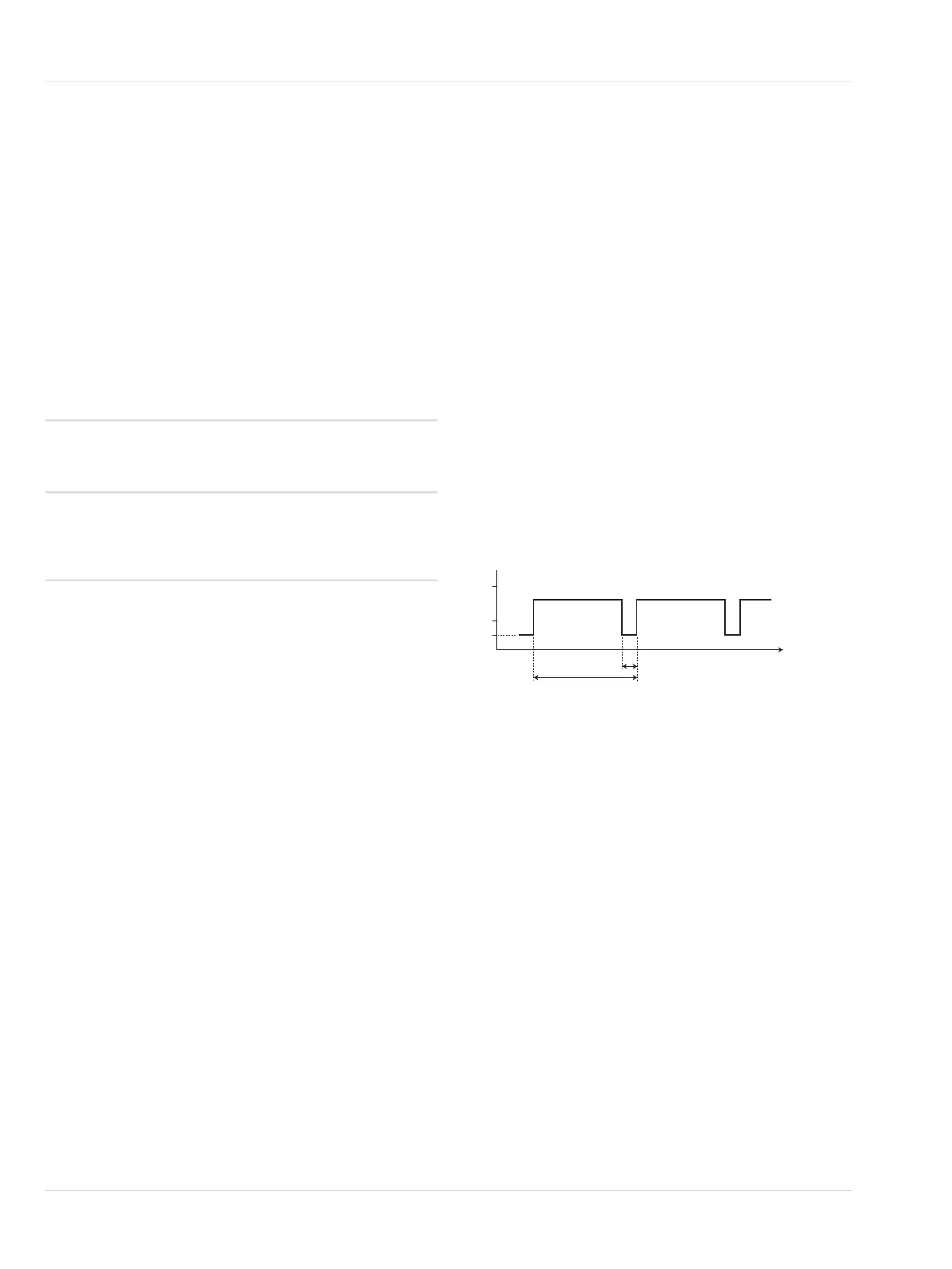

12.1.3 Eskertu signaly turaly aqparat
Analogtyq interfeis arqyly eskertu signaly jıberıluı üşın, ony
qosu kerek.
Eskertu signaly eskertu togy men ölşeu togy arasynda
auysady.
– Eskertu togy (T2 aralyğy)
– Ölşeu togy (T1-T2 aralyğy)
Uaqyt aralyqtary men eskertu togyn teñşeuge bolady.
12.1.4 Eskertu signalyn qosu nemese öşıru
1. Settings > Communication > Analog interface >
Warning tañdap, rastañyz.
2. Enable nemese Disable tañdap, rastañyz.
12.1.5 Eskertu signalyn ornatu
1. Settings > Communication > Analog interface >
Warning interval tañdap, rastañyz.
2. T1 jäne T2 eskertu aralyqtarynyñ uaqytyn ornatyñyz jäne
rastañyz.
12.1.6 Eskertu togyn ornatu
1. Settings > Communication > Analog interface >
Warning current tañdap, rastañyz.
2. Tokty ornatyñyz jäne [OK] basu arqyly rastañyz.
12.1.7 Dräger SensorAlive eskertuın ornatu
Būl mäzırde ärtürlı eskertu tok parametrlerın teñşeuge bolady:
● Eskertu togyn ornatu üşın, Settings > Communication >
Analog interface > DSA warn current tañdap, mändı
engızıñız.
● Eskertu şegın ornatu üşın, Settings > Communication >
Analog interface > DSA warn limit tañdap, mändı
engızıñız.
Körsetkışterdıñ auysuy Derekter tırkeuşısınıñ
syiymdylyğy tausylğannan
keiın, eskı derekter jaña män-
dermen qaita jazylady.
Körsetkışter stegı Derekter tırkeuşısınıñ
syiymdylyğy tausylğannan
keiın, aldağy derekter saqtal-
maidy. Qūrylğy eskertu
beredı.
35869
t
[s]
T
1
4
20
[mA]
T
2
3
