작동 | ko
사용설명서 | Dräger Polytron
®
8000 Series SW 버전 ≥ 4.0.x 105

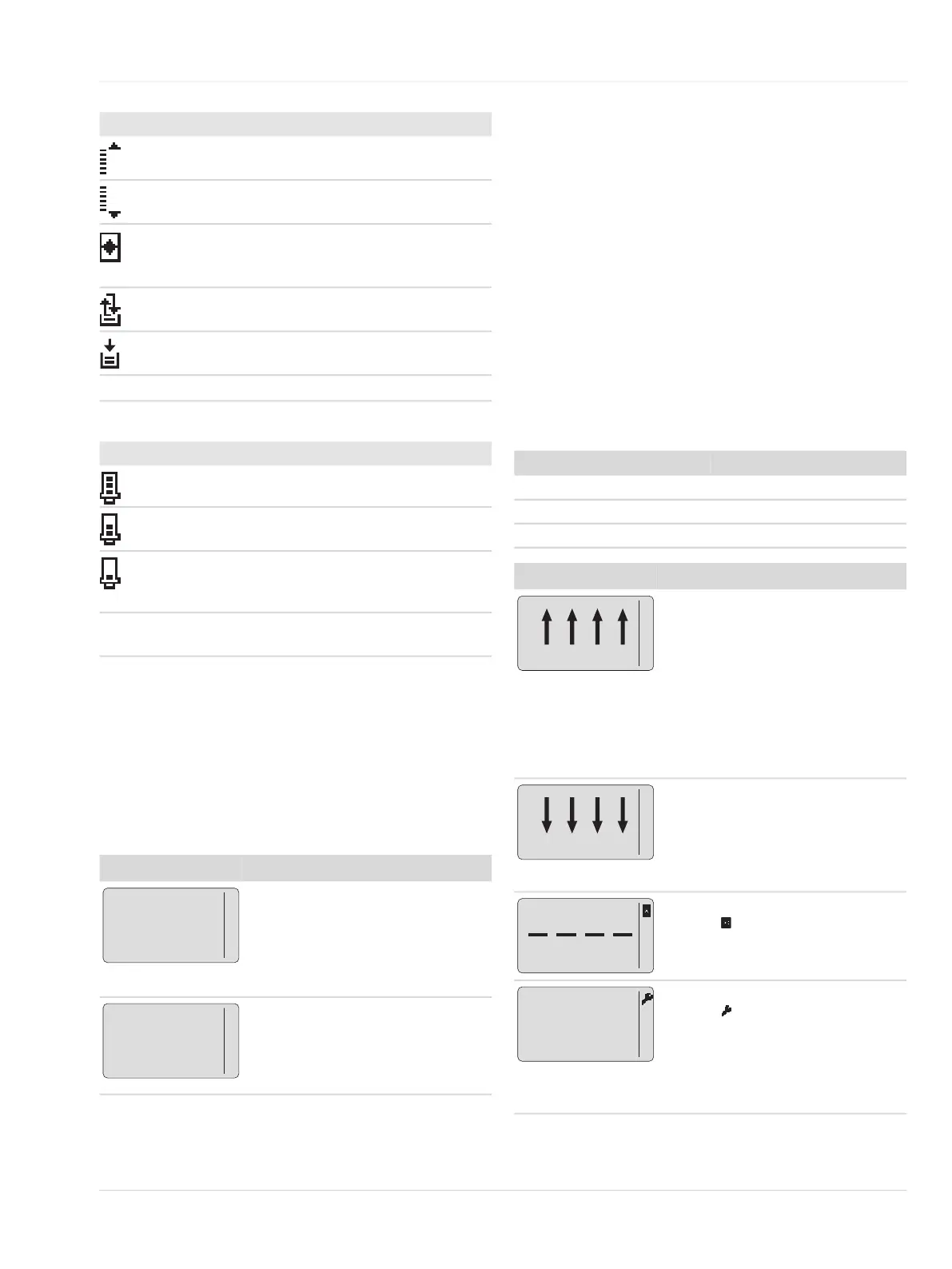

7.3.2 Polytron 8100 EC 별 기호
7.3.3 측정 모드
다음 디스플레이는 Polytron 8100 EC 의 예를 보여줍니다 .
Polytron 8200 CAT 및 Polytron 8310 IR 의 경우 가스 이름은
미리 정의되지 않습니다 . 가스 이름은 DrägerPolysoft PC 소프
트웨어를 통해 입력해야 합니다 . PC 소프트웨어
DrägerPolysoft 또는 다른 소프트웨어로 개별 파라미터를 수정
할 경우 , 모든 파라미터를 Polytron® 8xx0 에서 판독하거나 기
기에서 직접 확인해야 합니다 .
측정 모드에서는 다음 사항이 표시됩니다 .
7.3.4 특수한 상태
기기가 특수한 상태인 경우 올바른 측정 또는 경보가 더 이상
보장되지 않을 수 있습니다 .
다음과 같은 경우가 여기에 해당됩니다 .
– 가스 농도가 측정 범위를 초과한 경우 .
– 장애가 발생한 경우 .
– 경보가 비활성화된 경우 .
– 조정을 수행하는 경우 .
– 범프 테스트를 수행하는 경우 .
– 센서가 준비 단계인 경우 .
– 시스템이 정비 모드인 경우 .
– Dräger SensorAlive 가 사용되고 LifeTest 도중 측정값이 출
력되지 않도록 시스템이 구성된 경우 .
아날로그 신호에 해당하는 아날로그 인터페이스의 전류의 경
우 16.2 를 참조하십시오 .
디지털 인터페이스 신호는 다음 문서를 참조하십시오 .
설정된 측정 범위 끝값이 4~20 mA 인터페
이스에서 초과됩니다 .
설정된 측정 범위 시작값이 4~20 mA 인터
페이스에서 미달됩니다 .
HA
RT
®
작동이 활성화되어 있습니다 . 아날
로그 인터페이스가 고정값으로 설정되고 측
정 신호를 전송하지 않습니다 .
데이터 로거의 용량이 다하는 즉시 이전 데
이터를 새 값으로 덮어씁니다 (" 롤 " 기능 ).
데이터 로거의 용량이 다하는 즉시 다른 데
이터가 저장되지 않습니다 (" 스택 " 기능 ).
SIL
SIL 작동 모드가 활성화되었습니다 .
기호 설명
센서가 작동 준비되었습니다 .
센서가 작동할 준비가 되었지만 수명이 거
의 다 되었습니다 .
센서가 작동할 준비가 되었지만 가능한 한
빨리 교체해야 합니다 . 활력이 25% 미만입
니다 .
LT
Dräger SensorAlive 의 LifeTest 가 실행됩
니다 .
디스플레이 예 설명
정상 작동 시 디스플레이에 측정된 가
스 농도 , 선택된 가스 유형 및 측정 단
위가 표시됩니다 .
아날로그 인터페이스 : 전류값 부합함
계전기 : 모든 계전기가 정상 상태입니
다 .
경보 임계값의 초과 . 예는 사전 경보
A1 을 보여줍니다 .
아날로그 인터페이스 : 전류값 부합함
계전기 : 계전기 A1 이 경보 상태입니
다 .
기호 설명
O
2
Vol.%
20.9
O
2
A1
19.0
인터페이스 문서
PROFIBUS PA 9033782
Foundation Fieldbus FF 9033783
Modbus RTU 9033781
디스플레이 예 설명
값이 측정 범위 초과
가스 농도가 센서의 측정 범위를 벗어
났습니다 .
1)
.
아날로그 인터페이스 : 측정 범위 초과
계전기 : A2 계전기 스위치
Polytron 8200
및
Polytron 8310
용
정보
:
측정 범위를 초과했다는 메시지는 단
락이나 원격 센서 연결의 중단으로 인
해 발생할 수도 있습니다 .
값이 측정 범위 미만
가스 농도가 센서의 측정 범위를 벗어
났습니다 .
아날로그 인터페이스 : 드리프트 0 이
하
계전기 : 고장 계전기 스위치
오류 표시
오른쪽에 기호가 표시됩니다 .
아날로그 인터페이스 : 고장 전류
계전기 : 고장 계전기 스위치
유지 관리 표시
오른쪽에 기호가 표시됩니다 .
이 기호는 조정 , 범프 테스트 및 유지
관리 작업 중 경보가 비활성화되면 표
시됩니다 .
아날로그 인터페이스 : 유지 관리 전류
계전기 : 변경 없음
O
2
A2
O
2
Vol.%
O
2
Vol.%
20.9
