150 Руководство по эксплуатации | Dräger Polytron
®
8000 Series Версия ПО ≥ 4.0.x
ru | Эксплуатация

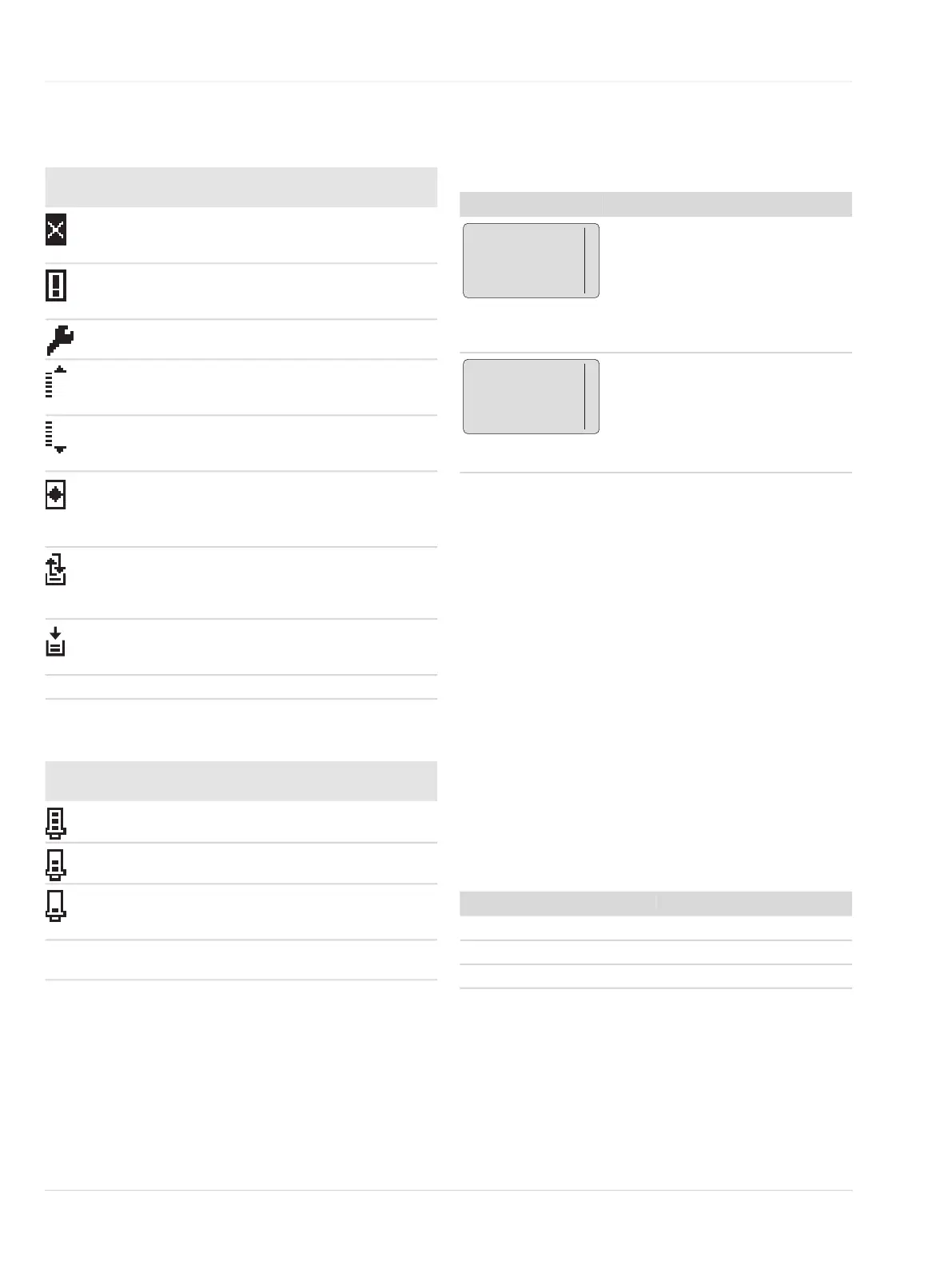

7.3 Индикация на дисплее
7.3.1 Все устройства
7.3.2 Специальные символы для
Polytron 8100 EC
7.3.3 Режим измерения
На примерах ниже показан дисплей Polytron 8100 EC.
Наименования газов для Polytron 8200 CAT и Polytron
8310 IR не заданы. Их следует ввести с помощью
программы для ПК DrägerPolysoft. После изменения
отдельных параметров с помощью программного
обеспечения для ПК DrägerPolysoft или другой программы
необходимо считать все параметры из Polytron® 8xx0 или
проверить их непосредственно на устройстве.
В режиме измерения отображается следующее:
7.3.4 Особые состояния
Если устройство находится в особом состоянии,
надлежащее выполнение измерения или сигнализация
больше не могут гарантироваться.
Это может произойти в следующих случаях.
– Если концентрация газа превышает диапазон
измерения.
– При возникновении неисправности.
– Когда тревоги деактивированы.
– При выполнении регулировок.
– При выполнении функциональных проверок с газом.
– Когда сенсор находится на стадии запуска.
– Когда система находится в режиме обслуживания.
– Когда используется Dräger SensorAlive и система
настроена так, чтобы измеренное значение не
выводилось во время тестов LifeTest.
Ток аналогового интерфейса, соответствующий
аналоговому сигналу, указан в 16.2.
Информацию о сигналах цифровых интерфейсов можно
найти в следующих документах.
Условное обо-
значение
Объяснение
Имеется сообщение об ошибке.
Дополнительная информация доступна
в меню Информация.
Имеется предупреждение.
Дополнительная информация доступна
в меню Информация.
На выход подается сигнал техобслужи-
вания.
Превышена верхняя граница установ-
ленного диапазона измерения на интер-
фейсе 4-20 мА.
Значение меньше начального значения
установленного диапазона измерения
на интерфейсе 4-20 мА.
Активен режим HART
®
. Аналоговый
интерфейс установлен на фиксирован-
ное значение и не передает никакого
измерительного сигнала.
После исчерпания емкости регистра-
тора данных старые данные перезапи-
сываются новыми значениями (функция
"перезапись").
После исчерпания емкости регистра-
тора данных дальнейшее сохранение
данных прекращается (функция "стек").
SIL Режим работы SIL активирован.
Условное обо-
значение
Объяснение
Сенсор готов к работе.
Сенсор готов к работе, но его срок
службы подходит к концу.
Сенсор еще в работоспособном состоя-
нии, однако требует скорейшей замены.
Рабочий ресурс <25 %.
LT Проведен тест LifeTest для Dräger
SensorAlive.
Пример дисплея Описание
В нормальном режиме на дисплей
выводится измеренная концентра-
ция газа, выбранный газ и единицы
измерения.
Аналоговый интерфейс: соответ-
ствующее значение тока
Реле: все реле в нормальном
состоянии
Превышение порогов тревоги. На
примере показана предваритель-
ная тревога A1.
Аналоговый интерфейс: соответ-
ствующее значение тока
Реле: Реле A1 находится в состоя-
нии тревоги.
Интерфейс Документ
PROFIBUS PA 9033782
Foundation Fieldbus FF 9033783
Modbus RTU 9033781
O
2
Vol.%
20.9
O
2
A1
19.0
