运行 | zh
使用说明书 | Dräger Polytron
®
8000 Series 软件版本 ≥ 4.0.x 199

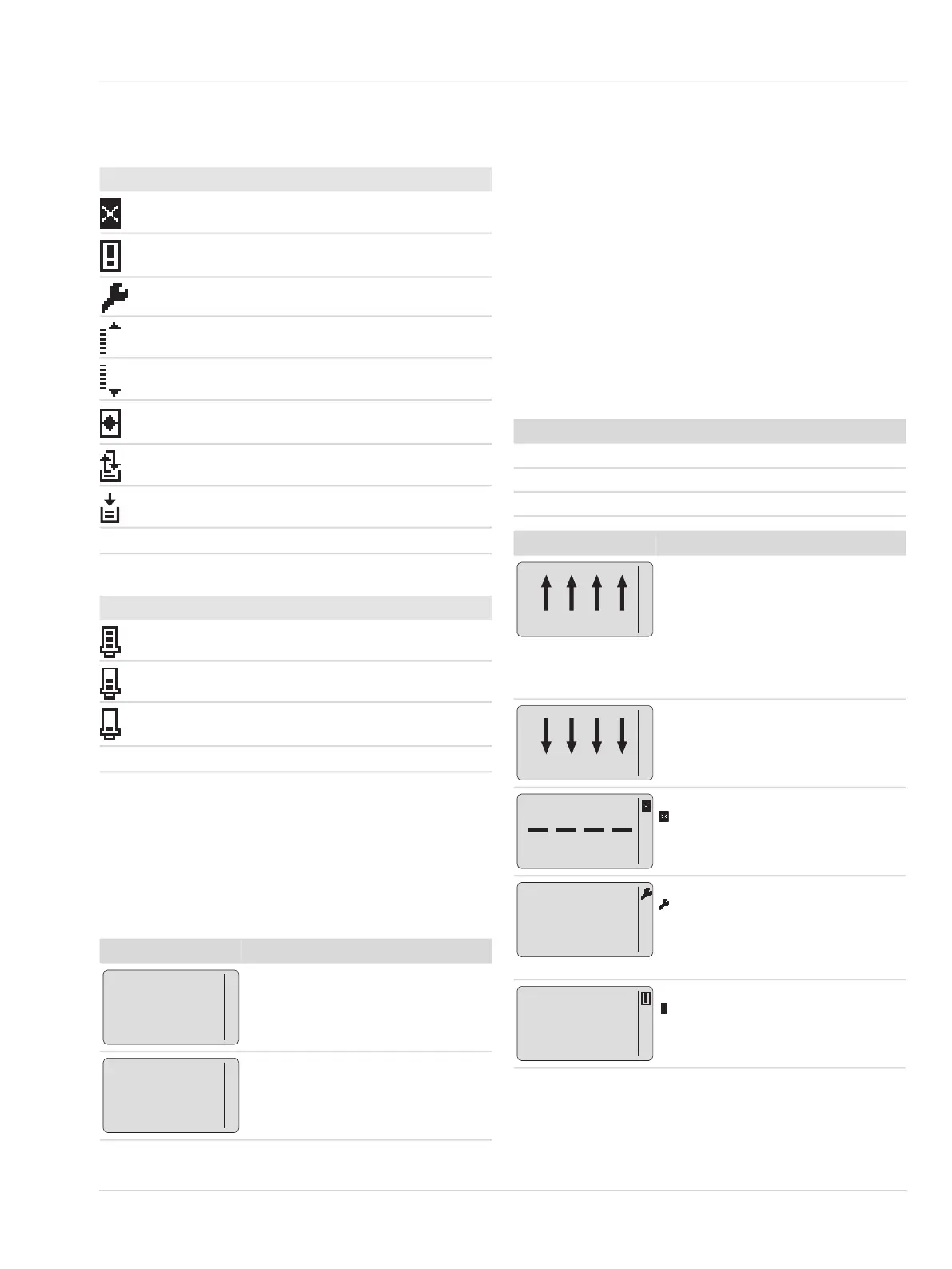

7.3 显示屏上的显示
7.3.1 所有仪器
7.3.2 Polytron 8100 EC 专用的符号
7.3.3 监测模式
以下为 Polytron 8100 EC 显示屏示例。
对于 Polytron 8200 CAT 和 Polytron 8310 IR，气体名称没有
预定义。必须通过 DrägerPolysoft PC 软件录入气体名称。用
DrägerPolysoft PC 软件或其他软件修改参数后，必须从
Polytron® 8xx0 读取或直接在仪器上进行验证。
在测量模式下显示以下内容：
7.3.4 特殊状态
如果仪器处于特殊状态，则无法保证正确的测量结果或报警。
例如以下情况：
– 气体浓度超过测量范围时。
– 设备发生故障时。
– 报警禁用时 。
– 执行校准时。
– 执行撞击测试时。
– 传感器处于预热阶段时。
– 系统处于保养模式时。
– 使用 Dräger SensorAlive，并且将系统配置为在 LifeTest
期间不输出测量值时。
对于模拟接口电流对应的模拟信号，请参见 16.2。
数字接口的信号请参考以下文件。
符号 说明
有故障消息。
更多信息请查看 Information 菜单。
有警告消息。
更多信息请查看 Information 菜单。
维护信号已传输。
超过 4-20-mA 接口上设置的测量范围终
值。
低于 4-20-mA 接口上设置的测量范围初始
值。
HART
®
操作已激活。模拟接口设置为固定
值，不传输任何测量信号。
一旦数据记录器的存储空间用尽，将用新数
值覆盖旧数据 （“ 滚动 ” 功能）。
一旦数据记录器的存储空间用尽，不保存其
它数据 （“ 堆栈 ” 功能）。
SIL
SIL 操作模式已激活。
符号 说明
传感器准备好运行。
传感器已准备好运行，但已接近其使用寿
命。
传感器仍可使用，但应尽快更换。活跃度
<25%。
LT
执行 Dräger SensorAlive 的 LifeTest。
示例 说明
在正常操作时，显示屏显示测量的气
体浓度、选定的气体和测量单位。
模拟接口：相应的电流值
继电器：所有继电器处于正常状态
超过报警限。示例为 A1 预报警器。
模拟接口：相应的电流值
继电器：继电器 A1 处于报警状态。
O
2
Vol.%
20.9
O
2
A1
19.0
接口 文件
PROFIBUS PA 9033782
Foundation Fieldbus FF 9033783
Modbus RTU 9033781
示例 说明
数值超过测量范围
气体浓度超过传感器的测量范围
1)
.
模拟接口：超出测量范围
继电器：A2 继电器开关
关于
Polytron 8200
和
Polytron 8310
的信息：
显示超出测量范围还可能是由于短路
或远程传感器线路断开造成的。
数值低于测量范围
气体浓度超过传感器的测量范围。
模拟接口：零点以下漂移
继电器：故障继电器开关
故障指示
符号显示在页面的右侧。
模拟接口：故障电流
继电器：故障继电器开关
维护指示
符号显示在页面的右侧。
进行校准、撞击测试和维护工作时，
如果报警被禁用，将显示此符号。
模拟接口：保养电流
继电器：无变化
警告指示
符号显示在页面的右侧。
模拟接口：警告电流
2)
继电器：无变化
O
2
A2
O
2
Vol.%
O
2
Vol.%
20.9
O
2
Vol.%
20.9
