ko | 인터페이스 설정
122 사용설명서 | Dräger Polytron
®
8000 Series SW 버전 ≥ 4.0.x
12.1.7 Dräger SensorAlive 의 경고 설정
이 메뉴에서는 경고 전류의 다양한 파라미터를 설정할 수 있습
니다 .
● 경고 전류를 설정하려면 , Settings > Communication >
Analog interface > DSA warn current 을 ( 를 ) 선택하고
값을 입력합니다 .
● 경고에 대한 임계값을 설정하려면 , Settings >
Communication > Analog interface > DSA warn limit
을 ( 를 ) 선택하고 값을 입력합니다 .
● 경고를 활성화 또는 비활성화하려면 , Settings >
Communication > Analog interface > Set DSA warning
을 ( 를 ) 선택하고 확인합니다 .
Enable 또는 Disable 을 ( 를 ) 선택하고 확인합니다 .
12.1.8 유지 관리 신호 설정
1. Settings > Communication > Analog interface > Maint.
signal 을 ( 를 ) 선택하고 확인합니다 .
2. 신호 유형을 결정하고 확인합니다 .
12.1.9 유지 관리 전류 설정
유지 관리 전류는 유지 관리 신호가 " 정적으로 " 선택되었을 경
우에만 설정할 수 있습니다 .
1. Settings > Communication > Analog interface >Maint.
current 을 ( 를 ) 선택하고 확인합니다 .
2. 전류를 결정하고 확인합니다 .
12.1.10 아날로그 오프셋 설정
이 기능은 4mA 의 아날로그 출력에 오프셋을 추가합니다 . 오
프셋은 20mA 설정값에 영향을 주지 않고 4mA 에서 전류를 조
정합니다 .
1. Settings > Communication > Analog interface >Analog
offset 을 선택하고 확인합니다 .
2. 오프셋 ( 범위 : –0.5 ~ 0.5 mA, SIL: –0.1 ~ 0.1) 편집줄을 선
택하고 확인합니다 .
3. 전류를 설정하고 확인합니다 .
Analog offset 의 설정이 표시됩니다 .
4. Confirm 을 선택하고 [OK] 를 눌러 확인합니다 .
12.1.11 아날로그 스팬 설정
이 기능은 4mA 설정값에 영향을 주지 않고 20mA 에서 아날로
그 출력을 조정합니다 .
1. Settings > Communication > Analog interface >
Analo
g span 을
선택하고 확인합니다 .
2. 오프셋 ( 범위 : –0.5 ~ 0.5 mA, SIL: –0.1 ~ 0.1) 편집줄을 선
택하고 확인합니다 .
3. 전류를 설정하고 확인합니다 .
Analog span 의 설정이 표시됩니다 .
4. Confirm 을 선택하고 [OK] 를 눌러 확인합니다 .
12.1.12 아날로그 인터페이스 테스트
이 기능을 이용해 아날로그 인터페이스의 전류를 테스트용으
로 변경할 수 있습니다 ( 예 : 제어 장치의 프로그래밍을 점검하
기 위해 ). 경보 오류를 방지하려면 경우에 따라 평가 장치에서
경보를 억제해야 할 수도 있습니다 . 이 기능을 종료하면 전류
는 자동으로 유지 관리 신호로 돌아갑니다 . 점검 중에는 유지
관리 기호 가 표시됩니다 .
● 전류 또는 농도를 설정하려면 :
1. Settings > Communication > Analog interface 에서 원
하는 옵션을 선택합니다 .
2. 평가 장치에서 경보가 차단되면 Next 을 ( 를 ) 눌러 Inhibit
all alarms 메시지를 확인합니다 .
3. 편집줄을 선택하고 [OK] 를 눌러 확인합니다 .
4. 원하는 값을 설정합니다 .
5. Next 을 ( 를 ) 선택하고 확인합니다 .
6. 원하는 옵션을 선택합니다 .
7. Next 을 ( 를 ) 선택하고 확인합니다 .
기능이 중단됩니다 .
8. 평가 장치에서 경보가 다시 활성화되면 다음 메시지를 확
인합니다 . Enable all alarms.
●
테스트
신호를 설정하려면 :
1. Settings > Communication > Analog interface 에서 원
하는 테스트를 선택합니다 .
static 구성할 수 있는 정전류 .

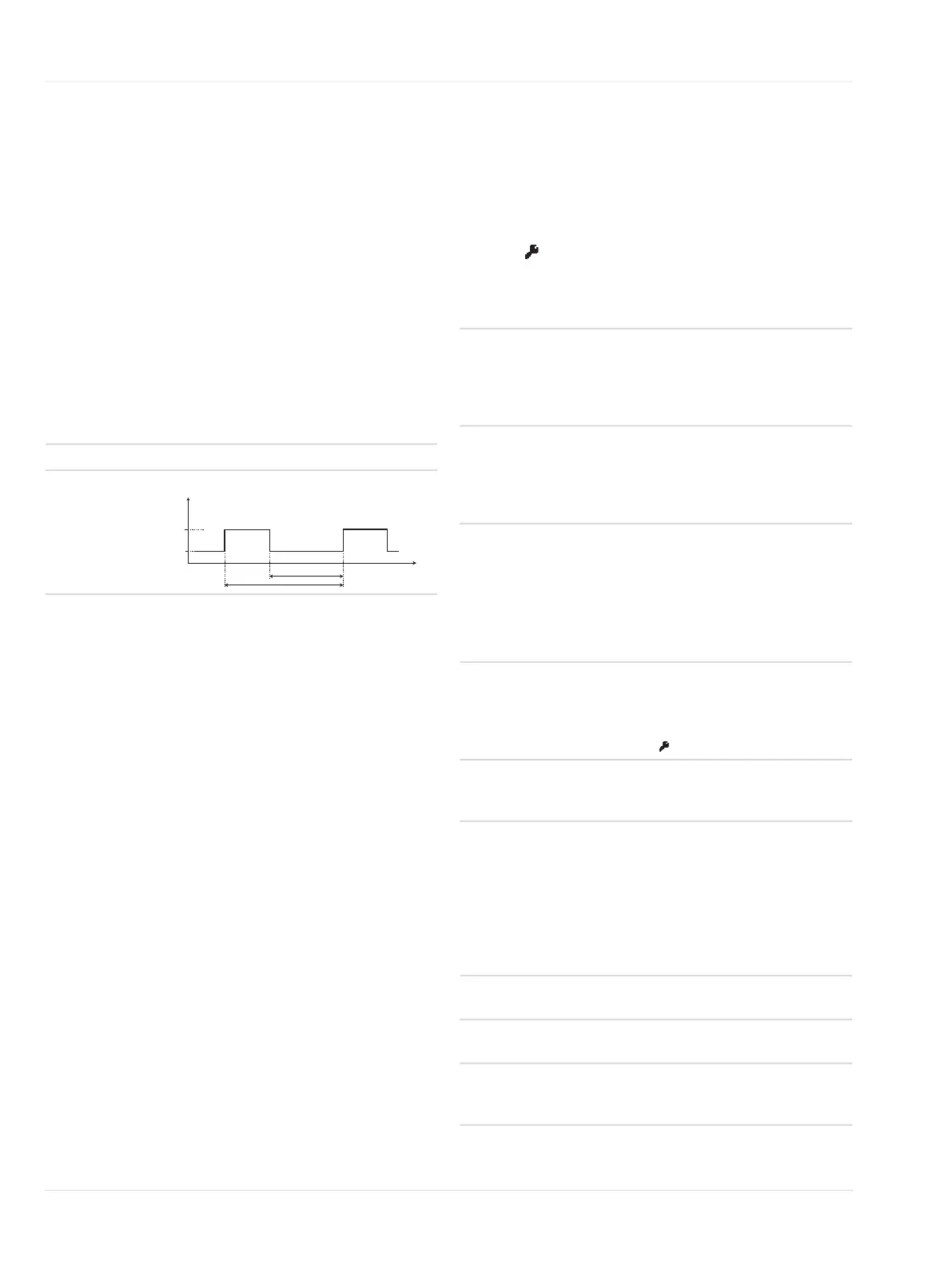

dynamic 다음과 같은 특징을 지닌 구형파 신호 :
Set Current 이 기능을 이용해 전류를 0 ~
22 mA 사이 임의의 값으로 설
정할 수 있습니다 . 오프셋 전
류와 아날로그 스팬은 이 기능
에서 사용되지 않습니다 .
Set concentr. 이 기능을 이용해 전류를
0 ppm과 (와 ) 측정 범위 끝값
사이에서 자유롭게 선택 가능
한 측정값으로 설정할 수 있습
니다 .
Set concentr. out /
set current out
이 기능은 사전 설정된 측정값
또는 테스트 전류값을 시뮬레
이션합니다 .
점검 중에는 유지 관리 기호
가 표시됩니다 .
concentration off /
current off
이 기능을 이용해 사전 설정된
테스트 값의 전송을 중단할 수
있습니다 .
Set fault 이 기능을 이용해 전류를 고장
전류로 설정할 수 있습니다 .
Set warning 이 기능을 이용해 전류를 경고
전류로 설정할 수 있습니다 .
Set mainten. 이 기능을 이용해 전류를 유지
관리 전류로 설정할 수 있습니
다 .
