인터페이스 설정 | ko
사용설명서 | Dräger Polytron
®
8000 Series SW 버전 ≥ 4.0.x 121
11.10.5 트리거 모드 켜기 또는 끄기
이 기능을 이용해 특정 값부터 값을 저장할 수 있습니다 .
1. Settings > Data logger > Data logger > Trigger on/off
을 ( 를 ) 선택하고 확인합니다 .
2. On 또는 Off 을 ( 를 ) 선택하고 확인합니다 .
11.10.6 트리거 임계값 설정
이 기능을 이용해 값을 저장하는 트리거에 대한 한계값을 결정
할 수 있습니다 . 트리거 임계값은 측정 범위 끝값의 백분율로
표시합니다 .
예시 : 트리거 임계값이 2 % 이고 측정 범위 끝값이 500 ppm
이면 10 ppm 정도 차이가 나는 값만 저장됩니다 ( 이전에 저장
된 값 기준 ).
1. Settings > Data logger > Datalogr. on/off Trigger value
을 ( 를 ) 선택하고 확인합니다 .
2. 트리거 임계값을 설정하고 확인합니다 .
11.10.7 스택 기능 또는 롤 기능 설정
1. Settings > Data logger > Data logger > Stack/Roll 을
( 를 ) 선택하고 확인합니다 .
2. Stack 또는 Roll 을 ( 를 ) 선택하고 확인합니다
.
11.10.8 데이터 로거 비우기
이 기능은 저장된 데이터를 삭제합니다 .
1. Settings > Data logger > Clear data logger 을 ( 를 ) 선택
하고 확인합니다 .
2. 데이터 로거를 비우려면 Confirm 을 ( 를 ) 선택하고 [OK]
를 눌러 확인합니다 .
12 인터페이스 설정
12.1 4~20mA 인터페이스
정상 작동 중 기구의 전류 출력은 4 ~ 20mA 이며 감지된 가스
농도에 비례합니다 .
Polytron 8xx0 는 다른 현재 값을 사용하여 다양한 작동 모드를
표시합니다. 출고 시 기본 설정은 애플리케이션별 요구 사항에
맞게 사용자가 조정할 수 있습니다 . 이는 NAMUR 권고 NE43
을 따릅니다 .
12.1.1 최대 눈금 편향
Polytron
®
8100 EC, 87x0 IR 및 8200 CAT LC 에만 해당
일부 센서는 조정 가능한 최대 눈금 편향을 제공하여 4-20mA
인터페이스의 측정 범위를 제한합니다 .
최대 눈금 편향 (FSD) 에서는 센서 측정 범위 내에서 종점을
설정합니다 . 가스 농도가 이 종점에 도달하면 4-20mA 인터페
이스에서 20mA 를 전송합니다 .
예 : 필수 범위 0 ~ 500ppm CO( 예 : 부품번호
6809605 기본값
300ppm, 최소 / 최
대 범위 = 50/1000ppm). 최대 눈금 편향을
500ppm으로 선택하십시오 . 아날로그 출력은 4mA = 0ppm과
20mA = 500ppm 사이에서 선형이 됩니다 .
12.1.2 오류 전류 설정
이 기능은 오류 신호의 전류를 정의합니다 .
1. Settings > Communication > Analog interface >Fault
current 을 선택하고 확인합니다 .
2. 전류 편집줄을 선택하고 확인합니다 .
3. 전류를 설정하고 확인합니다 .
Fault current 의 설정이 표시됩니다 .
4. Confirm 을 선택하고 [OK] 를 눌러 확인합니다 .
12.1.3 경고 신호 관련 정보
아날로그 인터페이스를 통해 경고 신호를 전송하려면 경고 신
호가 켜져 있어야 합니다 .

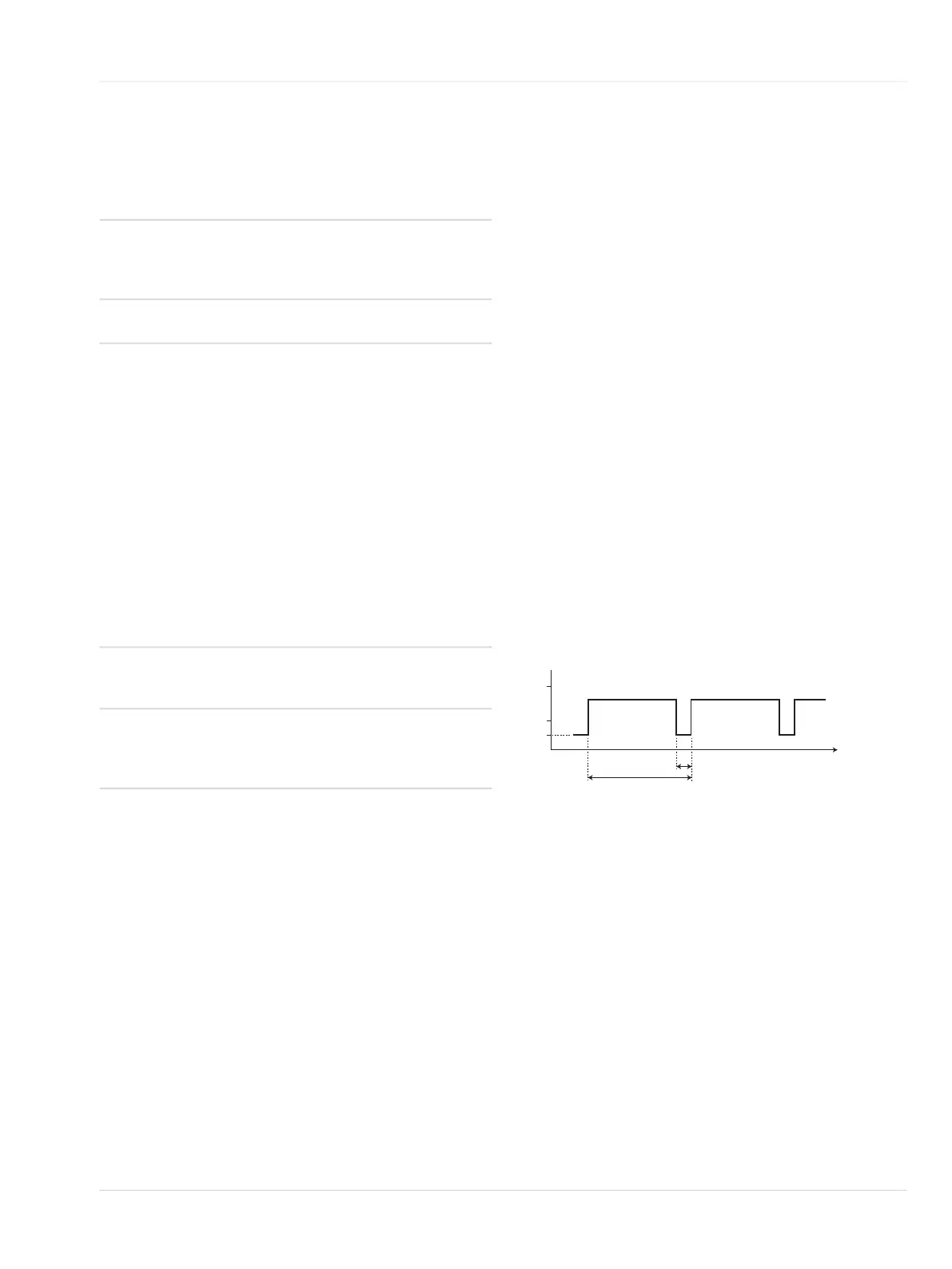

경고 신호는 경고 전류와 측정 전류로 번갈아 나타납니다 .
– 경고 전류 ( 간격 T2)
– 측정 전류 ( 간격 T1-T2)
시간 간격과 경고 전류를 구성할 수 있습니다 .
12.1.4 경고 신호를 On 또는 Off 로 설정
1. Settings > Communication > Analog interface >
Warning 을 선택하고 확인합니다 .
2. Enable 또는 Disable 을 선택하고 확인합니다 .
12.1.5 경고 간격 설정
1. Settings > Communication > Analog interface >
Warning interval 을 선택하고 확인합니다 .
2. 경고 간격 T1 및 T2 의 시간을 설정하고 확인합니다 .
12.1.6 경고 전류 설정
1. Settings > Communication > Analog interface >
Warning current 을 선택하고 확인합니다 .
2. 전류를 설정하고 [OK] 를 눌러 확인합니다 .
On 측정값이 트리거 임계값 위의
한계를 초과하는 경우 저장됩
니다 ( 마지막으로 저장된 값
기준 ).
Off 샘플링 시간 창 내의 측정값이
저장됩니다 .
롤 데이터 로거의 용량이 다하는
즉시 이전 데이터를 새 값으로
덮어씁니다 .
스택 데이터 로거의 용량이 다하는
즉시 다른 데이터를 저장할 수
없습니다. 기기가 경고를 출력
합니다 .
35869
t
[s]
T
1
4
20
[mA]
T
2
3
