UVTOC_PumpConfiguration.fm Analyzer Pump Configurations
Appendix B Analyzer Pump Configurations
Refer to Table 18 on page 159 for analyzer–pump configuration options. Refer
to section 7.5 on page 113 for pump maintenance information.

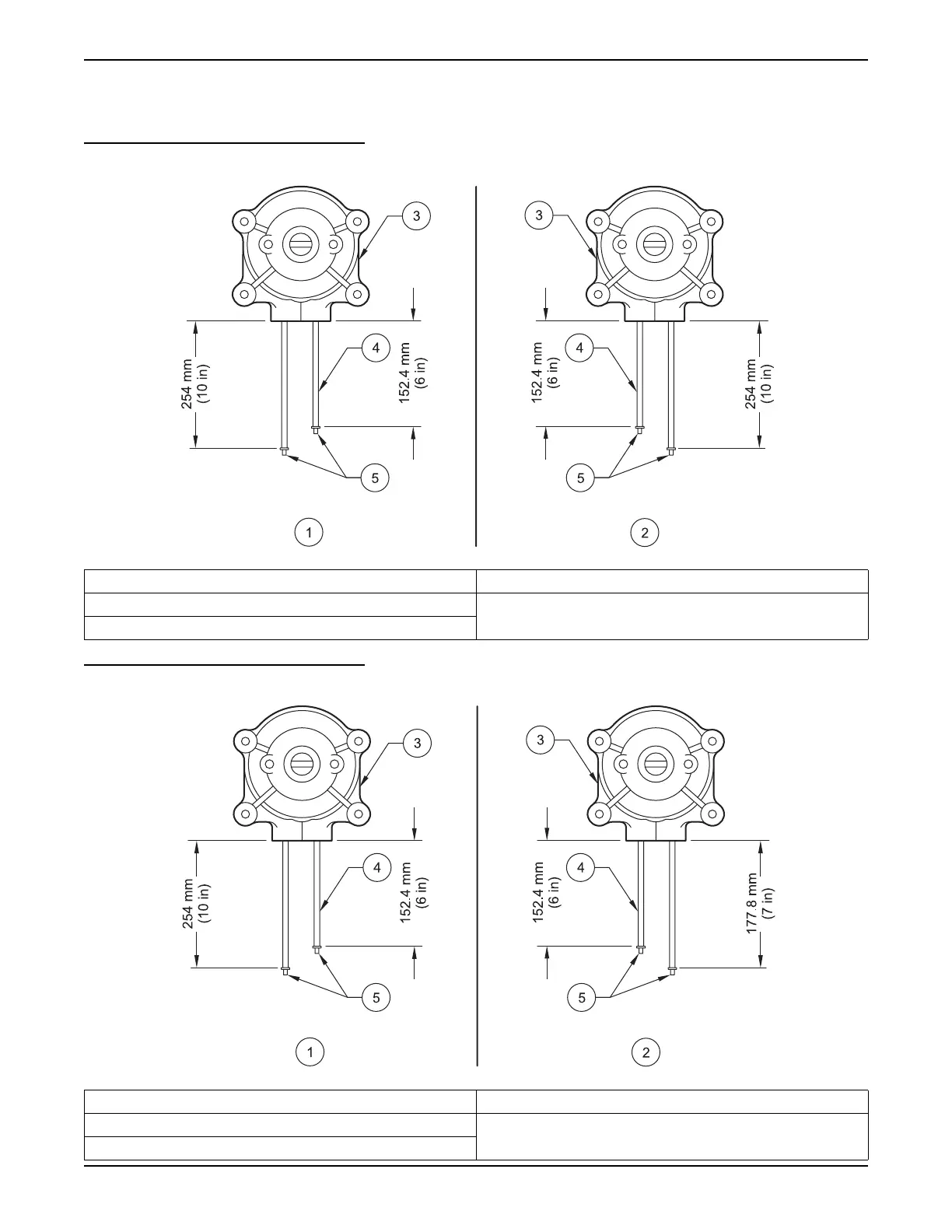

Figure 59 Pump Kit 200117
Figure 60 Pump Kit 200118
200117
1. Instrument Configuration, Left Side 4. #13 Tubing (Cat. No. 026043)
2. Instrument Configuration, Right Side 5. 0.102 in. Barb (2x) (Cat. No. 013829)
3. #13 Head (Cat. No. 024505)
200118
1. Instrument Configuration, Left Side 4. #14 Tubing (Cat. No. 026044)
2. Instrument Configuration, Right Side 5. 0.129 in. Barb (2x) (Cat. No. 013828)
3. #14 Head (Cat. No. 024506)
