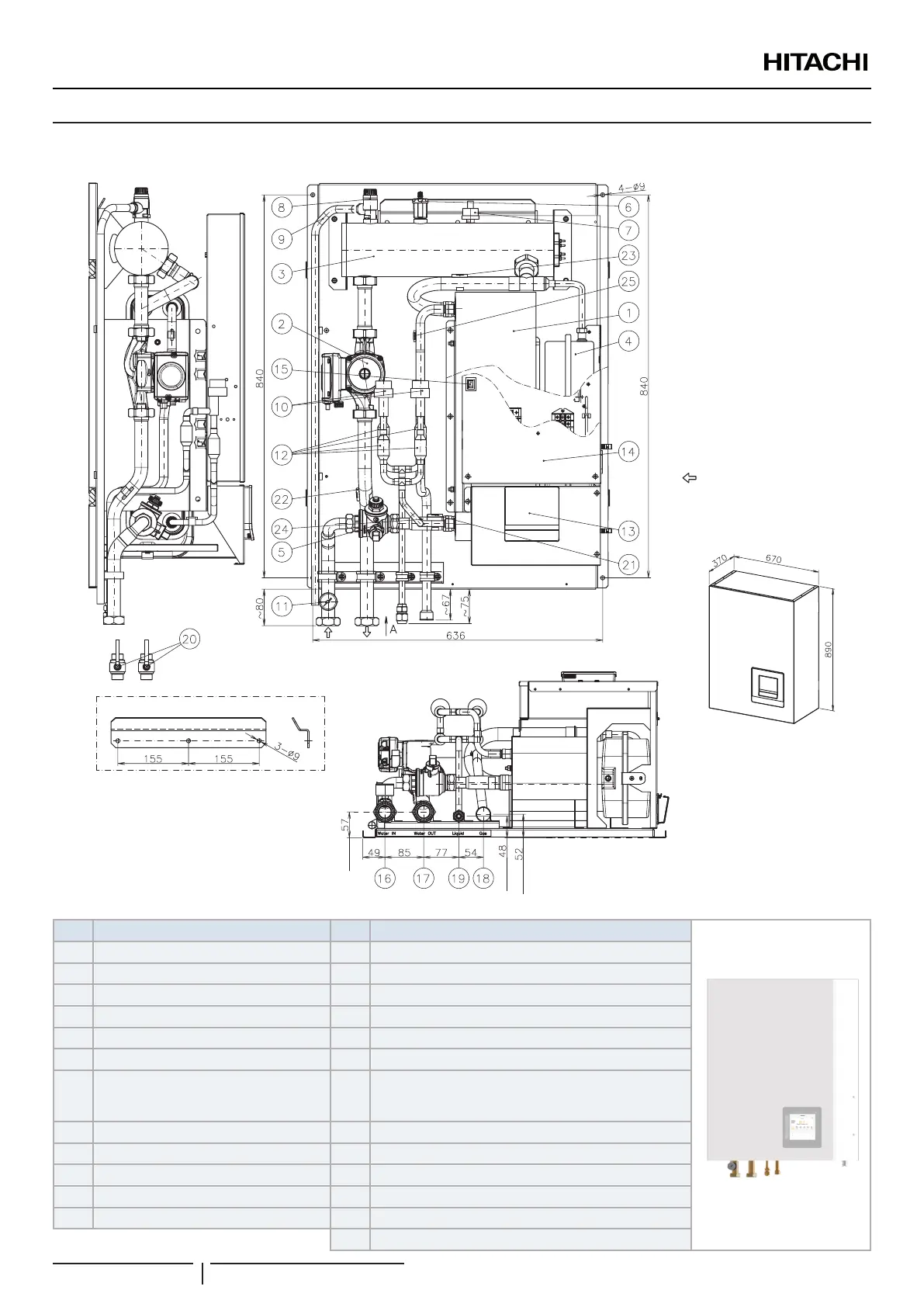

3.5 RWM-(8.0/10.0)N1E
Side view
Front view
View from A
XEKS2014
Units in mm
Liquid
Gas
Wall support dimensions
Water
Wall xing holes
? NOTE
Water ow direction
Nº Part name Nº Part name
1 Plate heat exchanger 13 Unit controller
2 Water pump 14 Electrical box
3 Electric water heater 15 Switch for DHW emergency operation
4 Expansion vessel 10L 16 Water inlet pipe connection - G 1 1/4” Female
5 Water strainer 17 Water outlet pipe connection - G 1 1/4” Female
6 Air purger 18 Refrigerant gas pipe connection - ∅25.4 (1”)
7 Water pressure sensor 19
Refrigerant liquid pipe connection
8HP: ∅9.52 (3/8”)
10HP: ∅12.7 (1/2”)
8 Safety valve 20 Shut-down valve (factory-supplied accessory)
9 Drain pipe for safety valve 21 Thermistor (Water inlet pipe)
10 Expansion valve (x2) 22 Thermistor (Water outlet pipe)
11 Manometer 23 Thermistor (Water outlet PHEX)
12 Refrigerant strainer (x4) 24 Thermistor (Liquid refrigerant pipe)
25 Thermistor (Gas refrigerant pipe)
NAME OF PARTS AND DIMENSIONAL DATA
PMML0575 rev.2 - 03/2022
