19-2

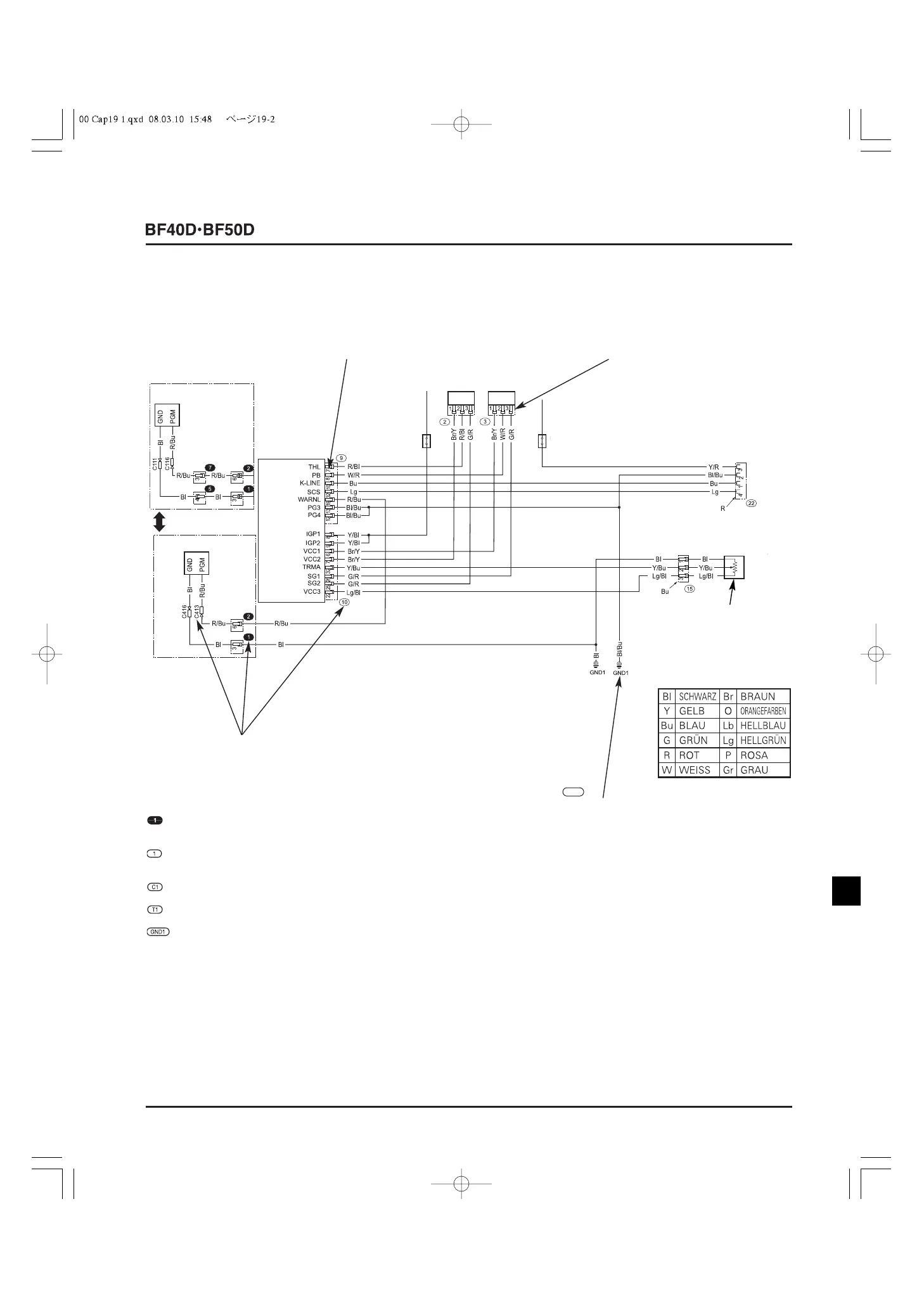

• VERWENDUNG DES STROMLAUFPLANS
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
20
KLEMMEN-NUMMER
TP-
SENSOR
MAP-
SENSOR
DLC
ECM
TRIMMWINKEL-SENSOR
[NUR FÜR AUSFÜHRUNGEN
MIT SERVO-TRIMM-
/KIPPVERSTELLUNG]
Nr. 8
15A
Nr. 5
10A
KLEMMEN-SYMBOL
Das Symbol zeigt an, ob es sich bei der
jeweiligen Klemme um einen Stecker-
oder Einschubtyp handelt.
GND1
Zeigt den Masseanschluss an.
(Umrandetes GND auf weißem
Hintergrund, gefolgt von einer
Nummer)
STECKER-/KLEMMEN-NUMMER
Jeder der Stecker und Klemmen ist mit einer Nummer versehen, um dem Benutzer das
Auffinden des Steckers und die Bestimmung des Steckertyps zu erleichtern; hierzu sich auf
die Abschnitte "Diagramm der Steckeranordnungen" und/oder "Steckerabbildungen"
beziehen. Alle im Werkstatthandbuch aufgeführen Stecker-/Klemmen-Nummern sind in
diesem Kapitel enthalten.
: Dieser Stecker dient als Verbindung zwischen zwei Kabelbäumen (umrandete Nummer
auf schwarzem Hintergrund).
: Dieser Stecker ist mit einer elektrischen Komponente verbunden (umrandete Nummer
auf weißem Hintergrund).
: Stecker (umrandetes "C" auf weißem Hintergrund, gefolgt von einer Nummer)
: Klemme (umrandetes "T" auf weißem Hintergrund, gefolgt von einer Nummer)
: Masse (umrandetes GND auf weißem Hintergrund, gefolgt von einer Nummer)
AUSFÜHRUNGEN MIT
FERNBEDIENUNG
ANZEIGELAMPE
AUSFÜHRUNGEN
MIT RUDERPINNE
ANZEIGELAMPE
