19. DIAGRAMAS DE CONEXIONES/DIAGRAMA DEL SISTEMA
1. MODO DE LECTURA DEL DIAGRAMA DE
CONEXIONES Y LA INFORMACIÓN
RELACIONADA ..................................... 19-1
2. DIAGRAMAS DE CONEXIONES............ 19-3
3. DIAGRAMA DEL SISTEMA .................... 19-5
4. PLANO DE LA DISPOSICIÓN GENERAL
DE CONECTORES.................................. 19-6
1. MODO DE LECTURA DEL DIAGRAMA DE CONEXIONES Y LA
INFORMACIÓN RELACIONADA
(El diagrama de conexiones, el plano de la disposición general de conectores, los planos de conectores, y los símbolos utilizados en los
procedimientos de solución de problemas se explican en esta sección.)

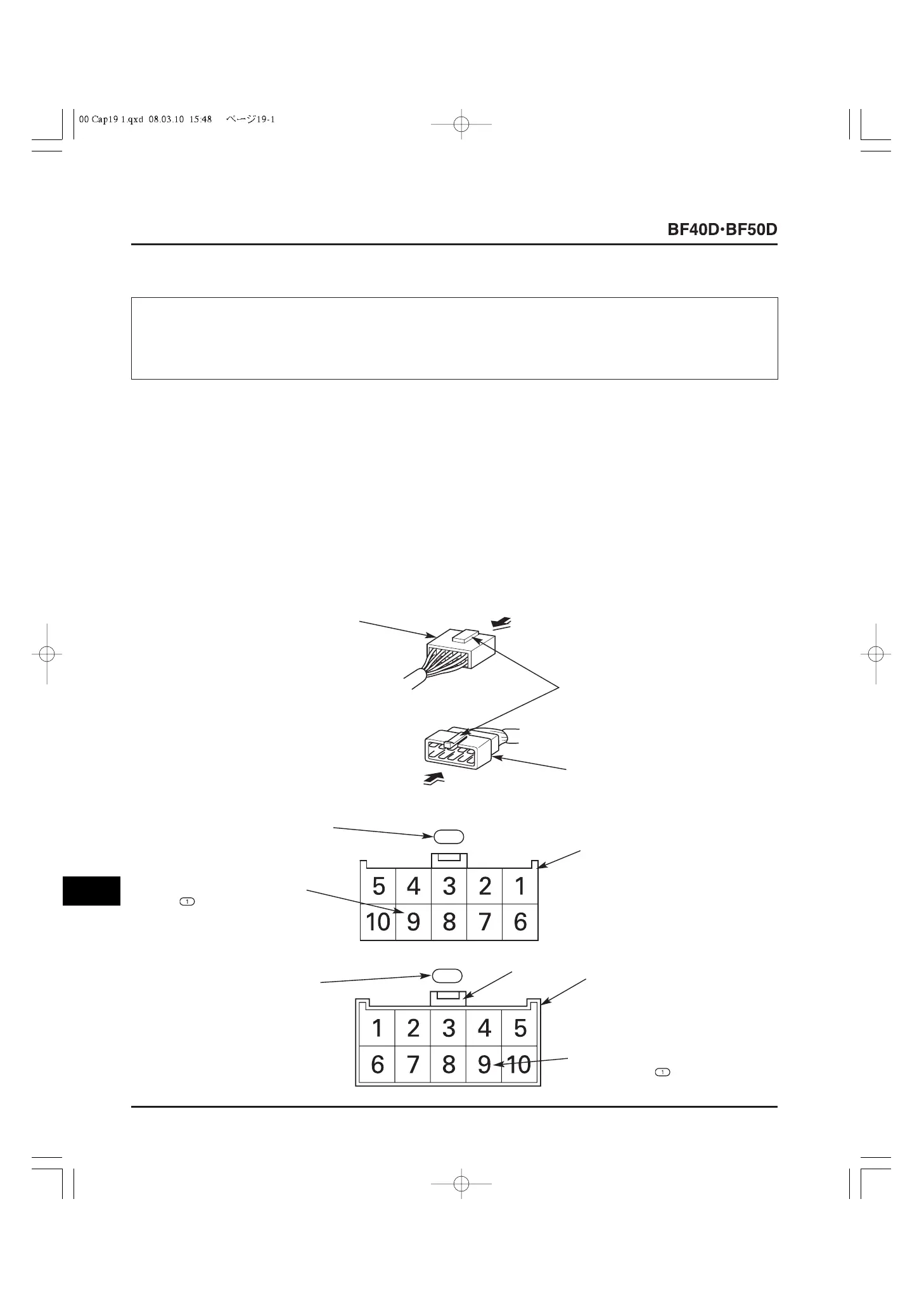

• MODO DE LECTURA DE LOS PLANOS DE CONECTORES
Los planos de conectores muestran la disposición de los terminales, el N.° de terminal, el número de patillas y forma del terminal (macho o hembra).
Para los conectores comunes se muestran los conectores machos y los conectores hembras, y para los conectores exclusivos sólo se muestran los
conectores del lado del mazo de cables principal.
Los conectores de marco doble representan los conectores machos y los conectores de marco sencillo representan los conectores hembras.
Los conectores machos y hembras se muestran mirándolos desde el lado de los terminales.
CONECTOR
HEMBRA
CONECTOR
MACHO
DIRECCIÓN DE LA VISTA
BLOQUEO
BLOQUEO
DIRECCIÓN DE LA VISTA
N.° DE CONECTOR
N.° DE CONECTOR
PLANO DE CONECTORES HEMBRAS
(MARCO SENCILLO)
Conector hembra visto desde el lado de los
terminales.
PLANO DE CONECTORES MACHOS
(MARCO DOBLE)
Conector macho visto desde el lado de
los terminales.
DISPOSICIÓN DE LOS TERMINALES
El plano de conectores muestra la
disposición de los terminales del
conector con el bloqueo del
conector hacia arriba.
N.° DE TERMINAL
El plano del sistema muestra el terminal
N.° 9 del conector .
