4G1 ENGINE (E–W) – Alternator and Ignition System
11A-3-2
PWEE9520
E
Nov. 1995Mitsubishi Motors Corporation

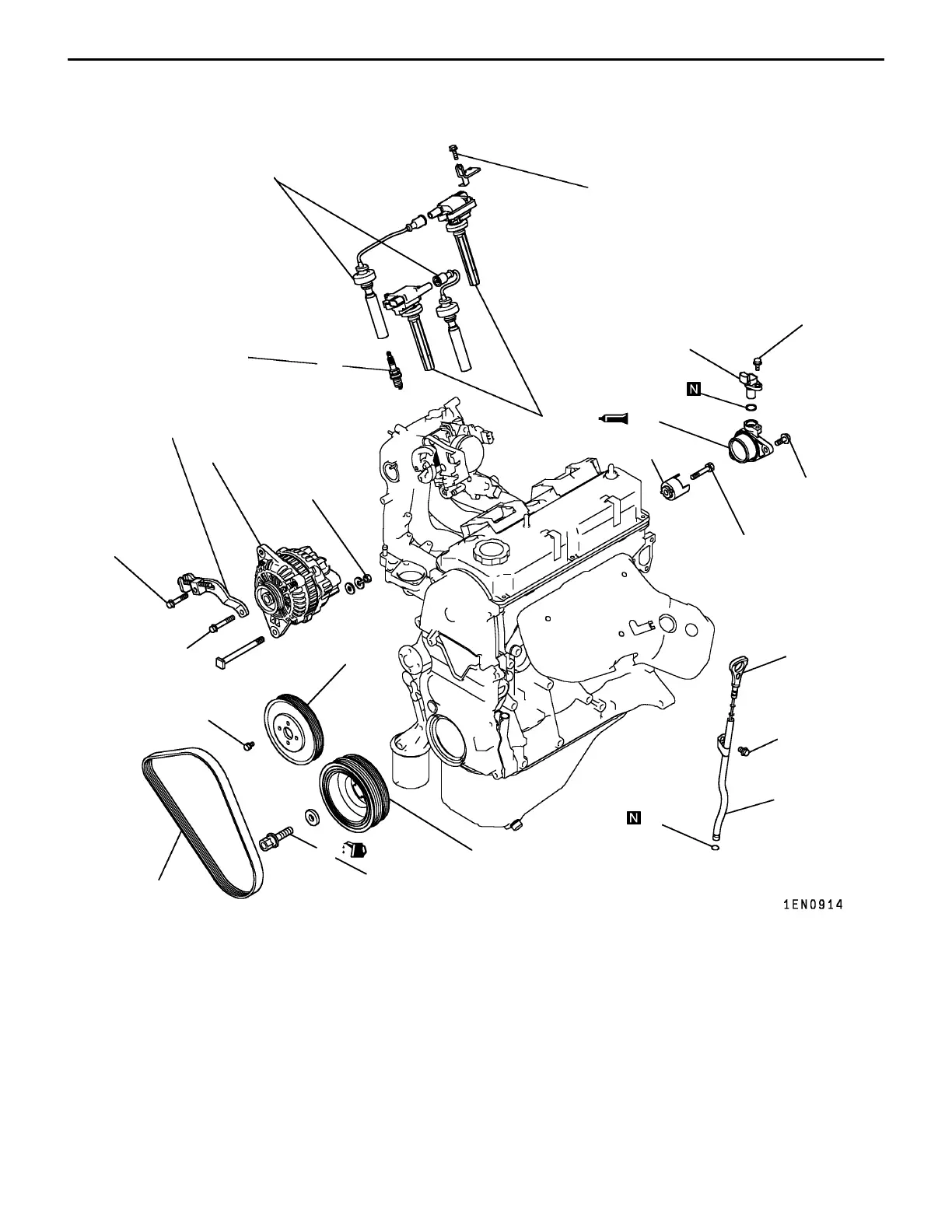

REMOVAL AND INSTALLATION <SOHC 16-VALVE – REAR WHEEL DRIVE>
22 Nm
6
7
44 Nm
23 Nm
4
125 Nm
8
9
3
2
23 Nm
1
11
10 Nm
10
13
13 Nm
9 Nm
5
14
21 Nm
15
12
25 Nm
9 Nm
Removal steps
1. Oil level gauge
2. Oil level gauge guide
3. O-ring
4. Drive belt*
5. Water pump pulley
6. Alternator brace
7. Alternator
AA""BA 8. Crankshaft bolt
"BA 9. Crankshaft pulley
10. Spark plug cable
11. Ignition coil
12. Spark plug
13. Cam position sensor
"CA 14. Cam position sensor support
15. Cam position sensing cylinder
NOTE
*: For details of adjustment, refer to the relevant model’s
chassis workshop manual.
PWEE9520-E
E
Feb. 2001Mitsubishi Motors Corporation Revised
