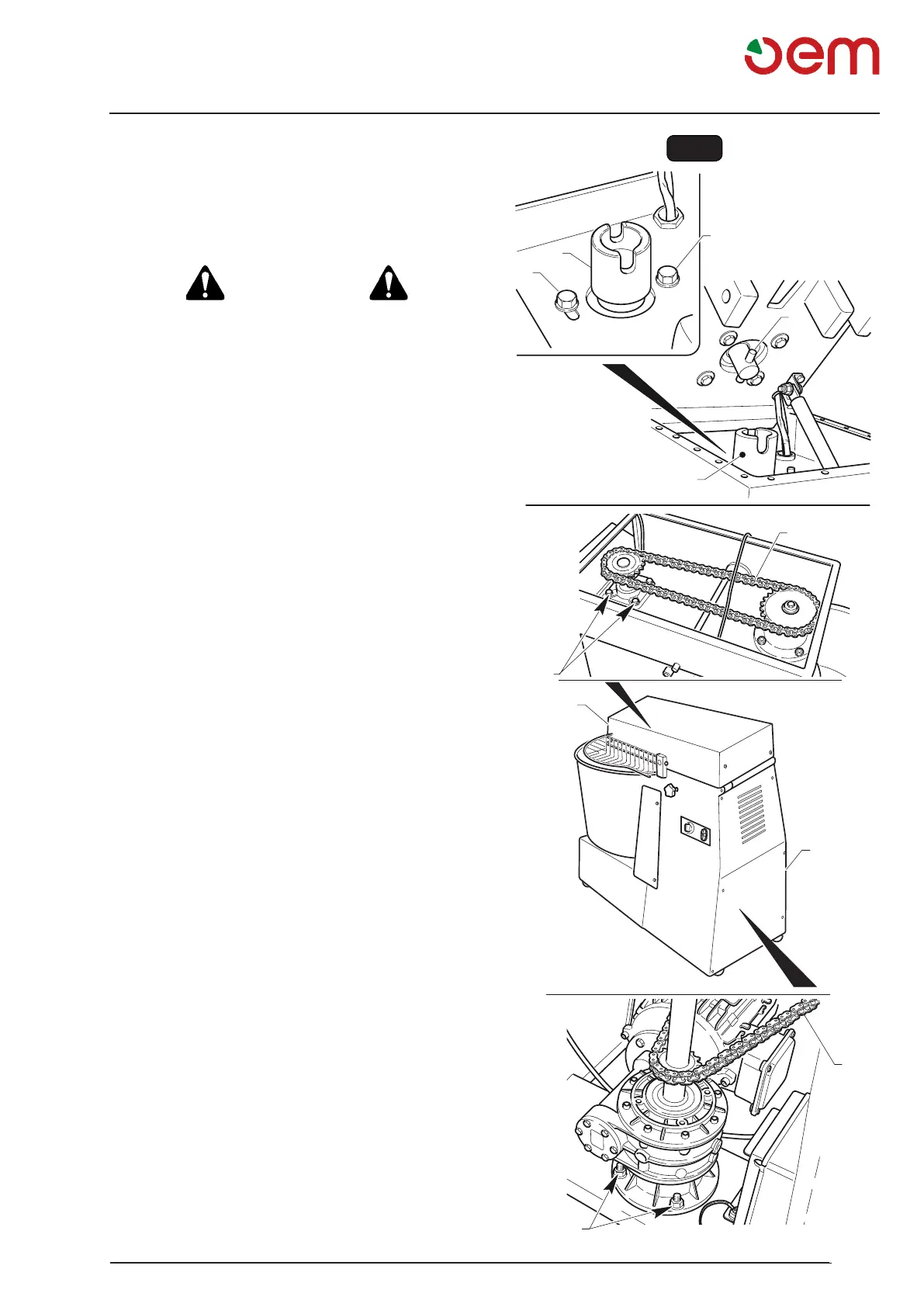

Fig. 2
2
8
3
5
6
7
8
9
9
4
1
6.1.c - Eingeplante instandhaltungsverfahren
6.1.c.a - Nachprüfung der Kettenspannung (Abb. 2)
(ALLE 2000 Betriebsstunden oder einmal
pro Jahr)
GEFAHRLAGE
Dieser Vorgang muss von Fachpersonal ausgeführt
werden.
Spannung der Ketten für die Ausführungen FX
• Die Schrauben des hinteren Kastens (1) ausschrau-
ben, um denselben zu entfernen.
• Die Muttern (2) des Getriebemotors und die Schrau-
ben (3) der oberen Wellenhalterung lösen.
• Mit Schmierfett die Kette schmieren.
Spannung der Spiralendrehkette
• Die Schrauben des hinteren Kastens (1) ausschrau-
ben, um denselben zu entfernen.
• Die Schrauben des Kopfkastens (4) ausschrauben,
um denselben zu entfernen.
• Die Muttern (5) des Lagers lockern und die Kette (6)
spannen, dann die Muttern (5) anziehen.
Bei Ausführungen mit kippbarem Kopf ist es nach der
Kettenspannung notwendig durch die entsprechende
Verbindungskupplung (8) an der Maschinenstruktur
die Übertragungskupplung (7) zu zentrieren.
Zur Einstellung sind die Muttern (9) zu lockern, sich
dann versichern, daß die Verbindung der Kupplungen
einwandfrei ist, die Muttern (9) anziehen.
• Mit Schmierfett sowohl die Kette als auch die Läger
schmieren.
ABB. 2
