OEM FX - Posicionamiento de la Máquina; Conexión Eléctrica

FX / RVE
Instalación y conexión
E - 12
Fig. 4
400 mm
400 mm
1000 mm
400 mm
Fig. 3
1

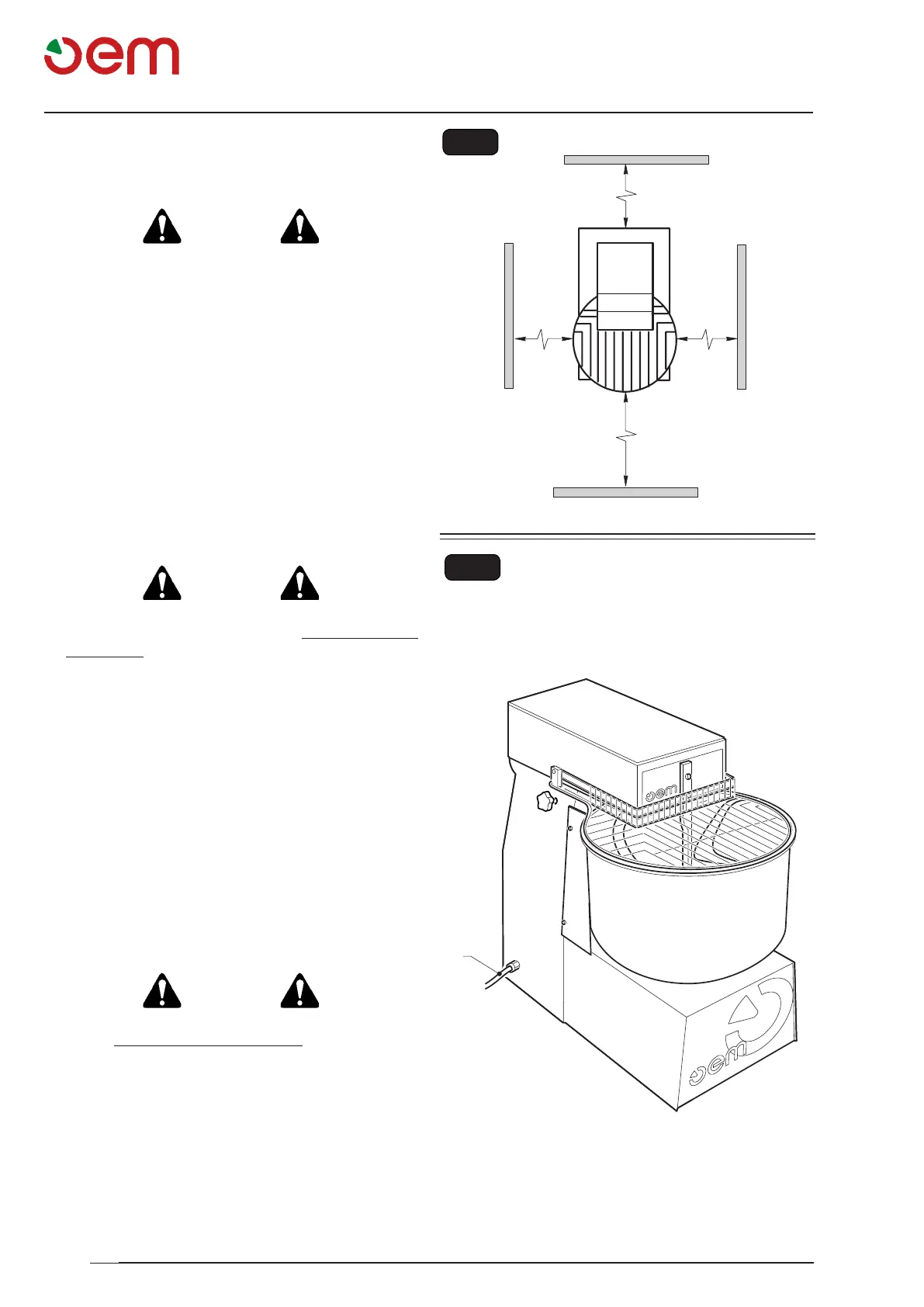

3.3 - POSICIONAMIENTO DE LA MÁQUINA
(Fig. 3)
PELIGRO
Asegúrese de que el plano de apoyo sea adecuado
para soportar las cargas indicadas en el capítulo
"DATOS TÉCNICOS".
Posicione la máquina respetando escrupulosamente
las indicaciones de la Fig. 3, ya que en la misma se
indican las distancias mínimas necesarias para que el
operador o el técnico pueda efectuar correctamente
cada secuencia de trabajo y/o mantenimiento.
3.4 - CONEXIÓN ELÉCTRICA (Fig. 4)
PELIGRO
• La línea eléctrica de alimentacióntieneque
estar provista de un adecuado SECCIONADOR
de LÍNEA omnipolar (interruptor automático
termo-magnético o diferencial) colocado antes del
interruptor general de la unidad de mando con
apertura de los contactos mínima de 3 mm.
• Lainstalacióndepuestaatierratieneque ser
conforme a las normas eléctricas nacionales
vigentes en el lugar de utilización.
• Loscableseléctricosdealimentacióntienenque
dimensionarse en función de la máxima corriente
requerida por la máquina de manera que la caída
de tensión total, a plena carga, resulte inferior al
2%.
• Losdatosdelalíneadealimentacióntienenque
corresponder a los que se indican en la chapa de
identicaciónyenlatabladelascaracterísticas
técnicas, que aparece en la introducción de este
manual.
PELIGRO
Antes de efectuar la conexión eléctrica, asegúrese
de que el SECCIONADOR de LÍNEA esté desconec-
tado (línea no bajo tensión), y luego:
• Conecte el cable de alimentación (1) que sale de la
máquina con el seccionador de línea posicionado
antes de la misma.
