OEM FX - Control de la Correcta Conexión Eléctrica; Primera Puesta en Marcha

FX / RVE
Instalación y conexión
E - 13

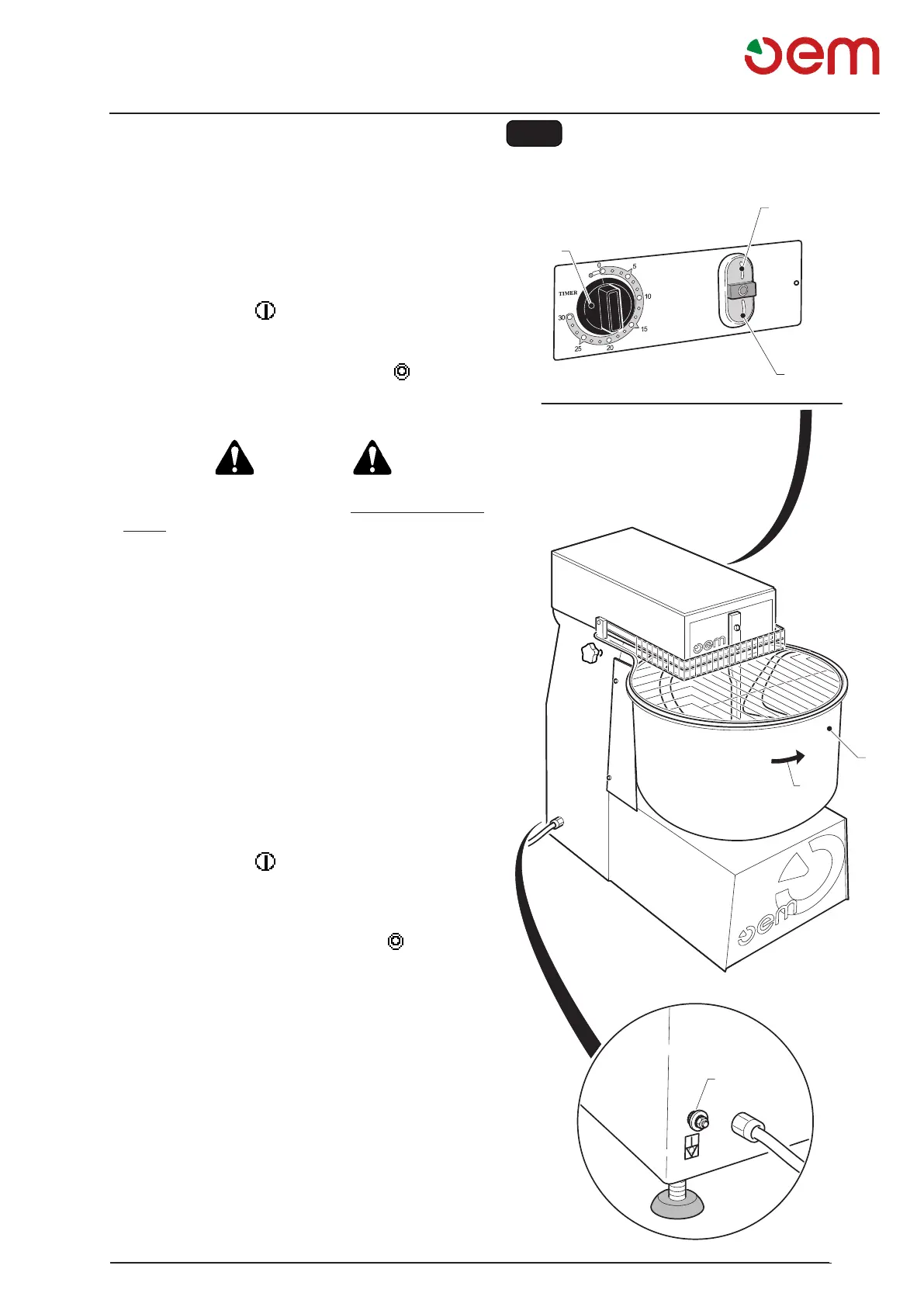

Fig. 5
6
2
5
1
4
3
3.4.a - Control de la correcta conexión eléctrica
(Fig. 5)
Para la conexión 230/400 V trifásica hay que controlar
que la rotación del motor sea correcta, para el control
efectúe las siguientes operaciones:
• Pongaelinterruptorgeneraldelamáquinaen“ON”.
• Girelaperilladeltimerotemporizador(1)haciala
leyenda "Timer".
• Pulseelbotón(2)" ".
• Controlequelacuba(3)gireenelsentidoindicado
porlaecha(4).
Apague la máquina pulsando el botón " " (5)
Si la rotación es contraria al sentido indicado por la
echa,efectúelassiguientesoperaciones:
PELIGRO
Antesdeefectuarmodicacionesenla conexión
eléctrica, asegúrese de que el SECCIONADOR de
LÍNEA esté desconectado (línea no bajo tensión), y
luego:
invierta dos de los tres hilos de fase en el interruptor
general y vuelva a controlar la correcta rotación.
3.4.b - Conexión Equipotencial (Fig. 5)
La máquina está dotada de un tornillo (6) para la cone-
xión equipotencial.
Para la conexión desenroscar la tuerca del tornillo (6),
conecte el cable de la red equipotencial en el tornillo y
vuelva a enroscar la tuerca.
3.5 - PRIMERA PUESTA EN MARCHA (Fig. 5)
• Pongaelinterruptorgeneraldelamáquinaen“ON”.
• Girelaperilladeltemporizador(1)hacialaleyenda
"Timer".
• Pulseelbotón(2)" ".
• Hagagirarenvacíolamáquinadurantealgunosmi-
nutos controlando que la rotación sea uniforme y sin
obstáculos.
• Apaguelamáquinapulsandolatecla"
" (5).
