OEM FX - Posicionamento Máquina; Ligação Eléctrica

FX / RVE
Instalação e ligação
P - 12
Fig. 4
400 mm
400 mm
1000 mm
400 mm
Fig. 3
1

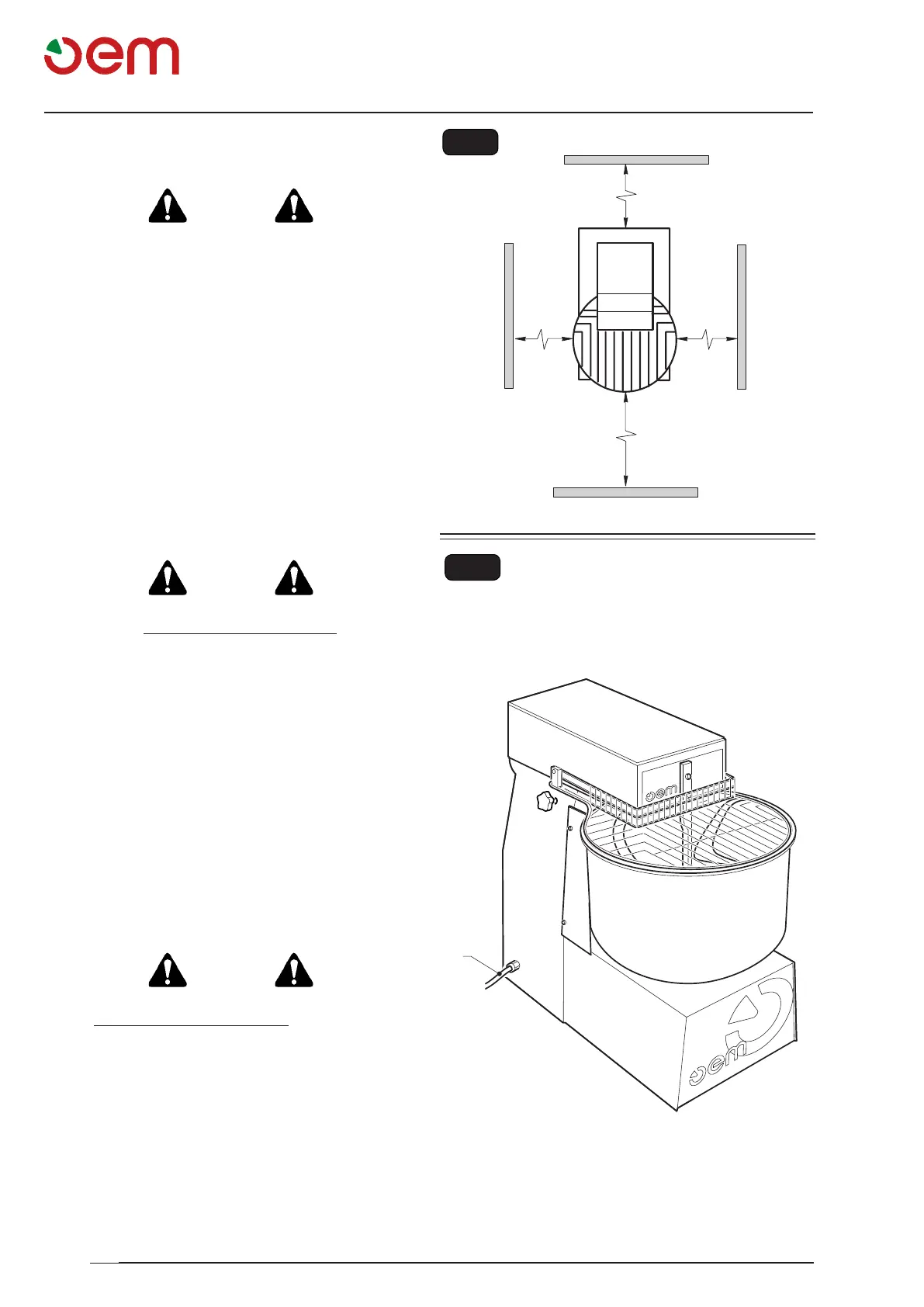

3.3 - POSICIONAMENTO MÁQUINA (Fig. 3)
PERIGO
Assegurar-se que o plano de apoio seja idóneo para
suportar as cargas indicadas no capítulo "DADOS
TÉCNICOS".
Posicionar a máquina respeitando escrupulosamente as
indicações citadas na Fig. 3, pois as mesmas indicam
as distâncias mínimas necessárias para que o operador
ou o técnico possa efectuar correctamente cada uma
das sequências de trabalho e/ou manutenção.
3.4 - LIGAÇÃO ELÉCTRICA (Fig. 4)
PERIGO
• Alinhaeléctricadealimentaçãodeveserdota-
da de um SECCIONADOR de LINHA omnipolar
adequado (interruptor automático termo-magnético
ou diferencial) posicionado antes do interruptor
general da unidade de controlo com abertura
mínima dos contactos de 3 mm.
• Ainstalaçãoterradeveestaremconformidade
com as normas eléctricas nacionais em vigor.
• Os cabos elétricos de alimentação devem ser
dimensionados em função da máxima corrente
requerida pela máquina e de modo que a queda
de tensão total, com plena carga, resulte inferior
aos 2%.
• Osdadosrelativosàlinhaeléctricadealimen-
tação devem corresponder com aqueles indica-
dosnaplacadeidenticaçãoecomosdados
indicados na tabela das características técnicas
na introdução do presente manual.
PERIGO
Antes de efectuar a ligação eléctrica, assegurar-se
que o SECCIONADOR de LINHA esteja desligado
(linha sem tensão), e então:
• Ligar o cabo de alimentação (1) que sai da máquina
ao seccionador de linha posicionado antes da mesma.
