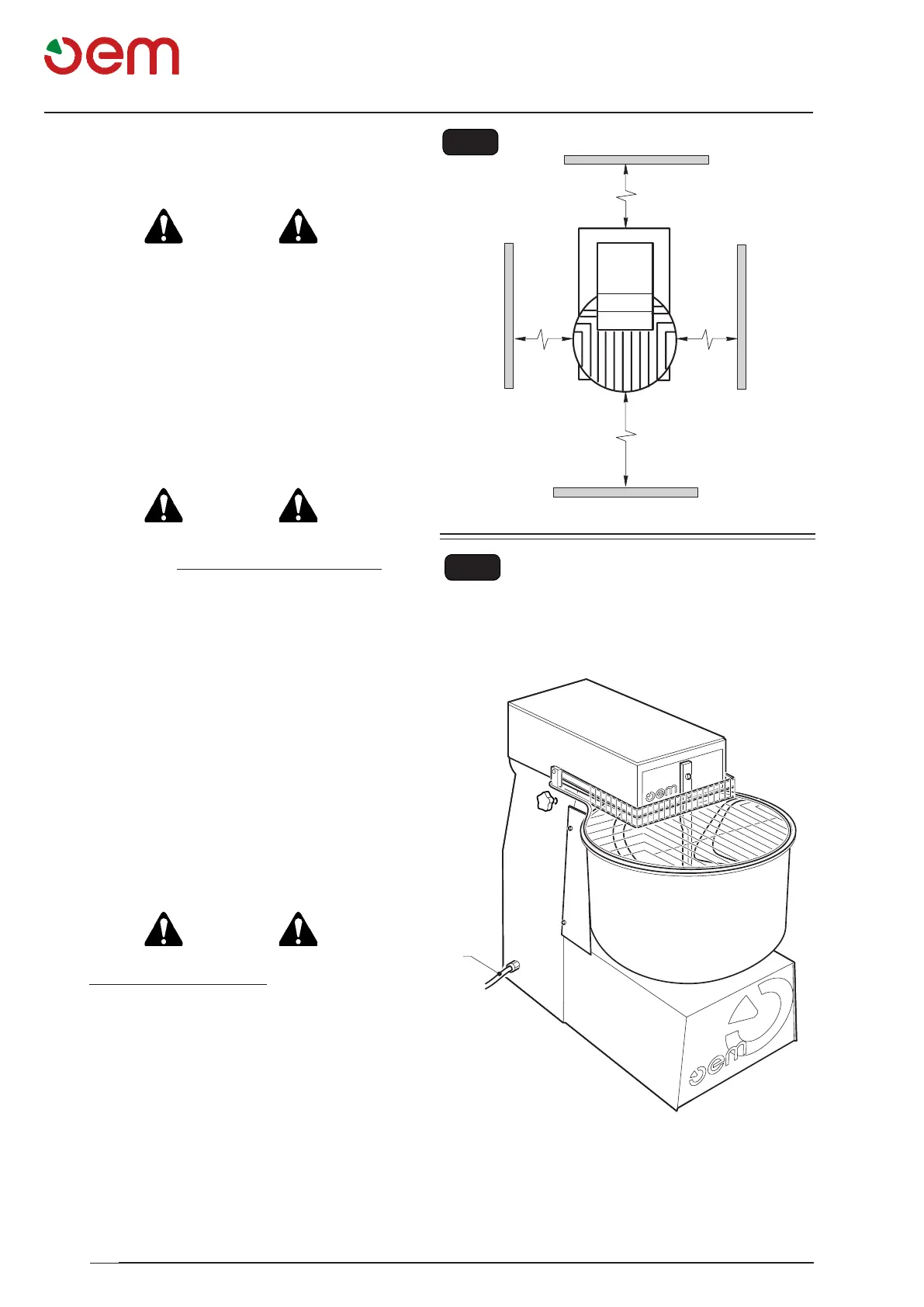

3.3 - POSITIONNEMENT DE LA MACHINE
(Fig. 3)
DANGER
Sʼassurerqueleplandʼappuisoitindiquépour
supporterlescharges indiquées danslechapitre
"DONNEESTECHNIQUES".
Positionner la machine en respectant scrupuleusement
les indications de la Fig.3: elles indiquent le minimum
des distances nécessaires an que lʼopérateur ou le
technicien puisse effectuer correctement chaque phase
de travail et/ou dʼentretien.
3.4 - BRANCHEMENT ELECTRIQUE (Fig. 4)
DANGER
• Laligne électrique dʼalimentation doitêtre
pourvuedʼunSECTIONNEURdeLIGNEom-
nipolaireconvenable(interrupteur automatique
thermo-magnétique ou différentiel)positionnéavant
lʼinterrupteurgénéraldelʼunité de commande
avecouverturedescontactesde3mmminimum.
• Lesystèmedemiseàlaterredoitêtreconforme
auxnormesélectriquesnationalesen vigueur
danslelieudʼinstallation.
• Lescâblesélectriquesdʼalimentation doivent
êtredimensionnésselonlecourantmaximum
demandéparlamachine;celafaisant,lachu-
tedetensiontotale,àpleincharge,devraêtre
inférieureà2%.
• Les donnéesconcernantlaligneélectrique
dʼalimentationdoiventcorrespondreauxindi-
cationssurlaplaquette dʼidentication etaux
donnésindiquésdansletableaudescaractéri-
stiquestechniquesdanslʼintroductionde ce
manuel.
DANGER
Avantdʼeffectuerlebranchementélectrique,sʼassurer
que le SECTIONNEURdeLIGNEsoitdébranché(ligne
pasentension),doncfairecequisuit:
• Brancher le câble dʼalimentation (1) qui sort de la
machine au sectionneur de ligne positionné dans sa
partie supérieure.
