OEM FX - Operações de Manutenção Programada; C - a Controlo Tensão Correias

FX / RVE
Manutenção
P - 21

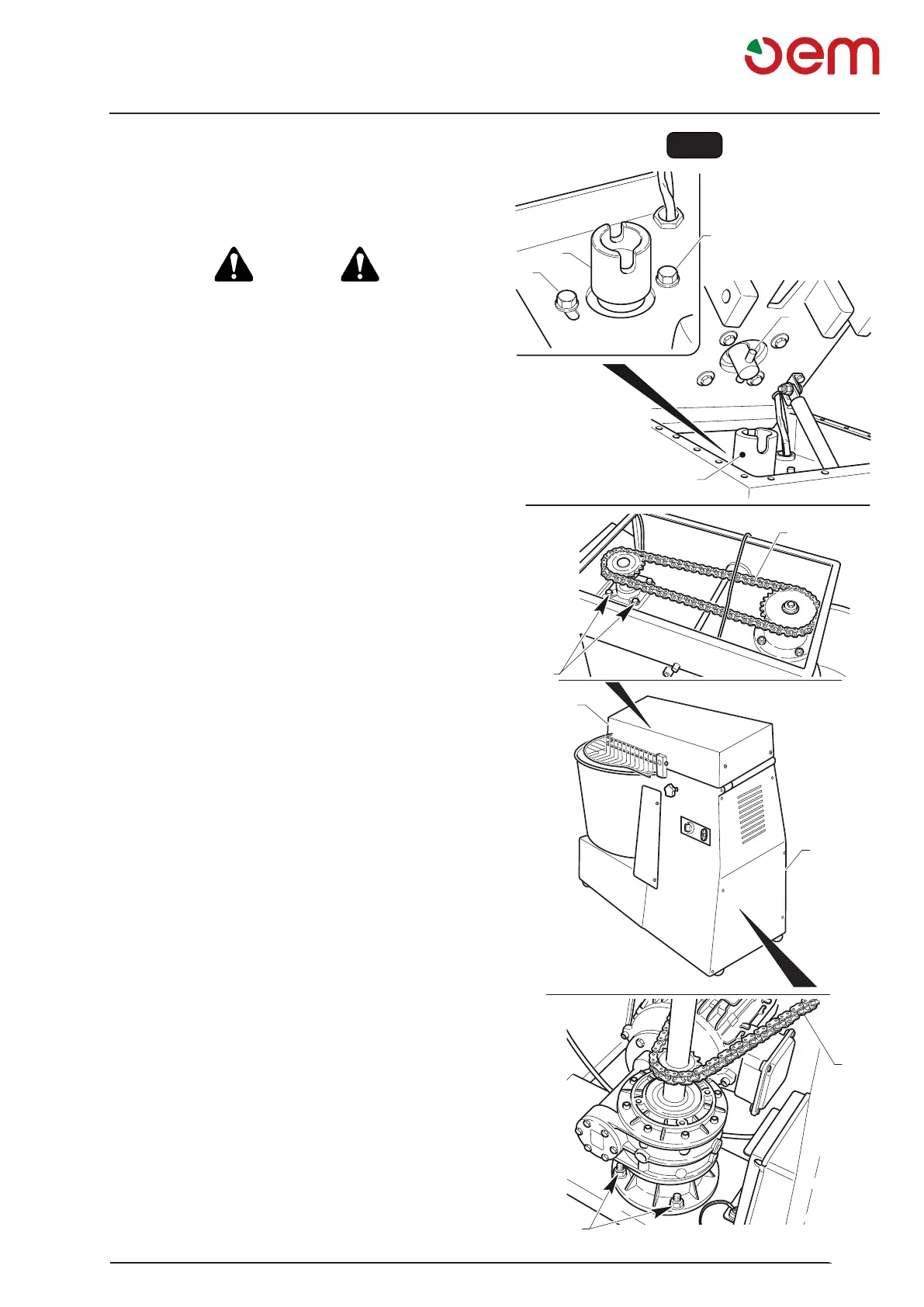

Fig. 2
2
8
3
5
6
7
8
9
9
4
1
6.1.c - Operações de manutenção programada
6.1.c.a - Controlo tensão correias (Fig. 2)
(A CADA 2000 horas ou a cada ano)
PERIGO
Essa operação deve ser efectuada por um técnico
especializado.
Tensão das correias versões FX
• Extrair o cárter posterior (1) desparafusando os
relativos parafusos.
• Afrouxar as porcas do motor-redutor (2) e os para-
fusos (3) do suporte do eixo superior.
• Lubricar a correia utilizando graxa para engrena-
gens.
Tensão correia rotação espiral.
• Extrair o cárter posterior (1) desparafusando os
relativos parafusos.
• Extrair o cárter (4) da cabeça desparafusando os re-
lativos parafusos, para os modelos dotados levantar
a cabeça.
• Afrouxar as porcas (5) do suporte coxim esticar a
correia (6); depois disso, apertar as porcas (5).
Para os modelos dotados de cabeça móvel, após
ter esticado a correia, é preciso centrar a junta de
transmissão (7) com a relativa junta de enganche
(8) posicionada na estrutura da máquina.
Para a regulação, desapertar as porcas (9) e contro-
lar o correcto emparelhamento das juntas e então,
apertar as porcas (9).
• Lubricar a correia e os suportes com coxim utilizan-
do graxa para engrenagens.
