6.1.c-Interventidimanutenzioneprogrammata

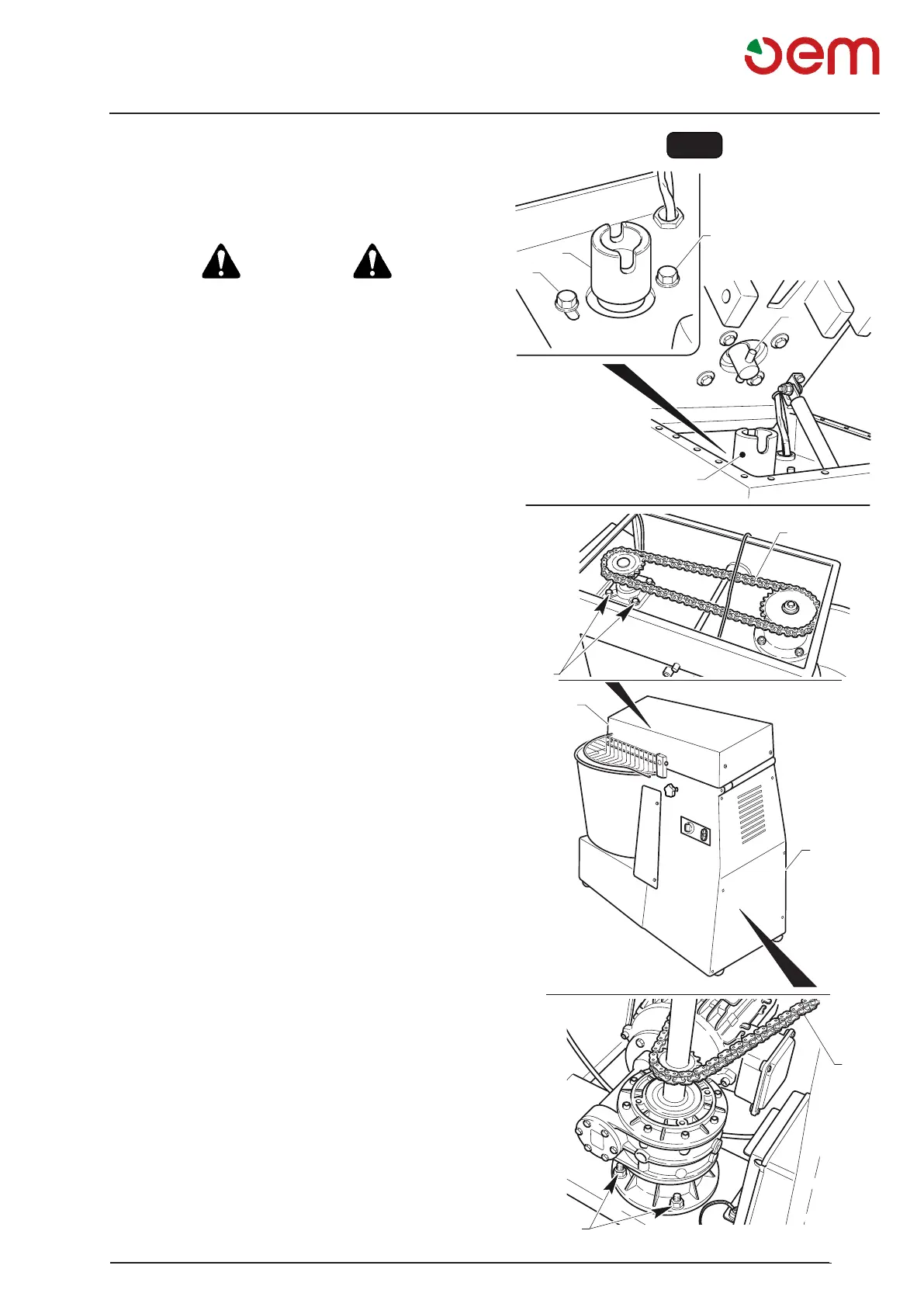

6.1.c.a-Controllotensionamentocatene(Fig.2)
 (OGNI2000oreoppureognianno)
PERICOLO



 Togliere il carter posteriore (1) svitando el relative
viti.
 Allentare i dadi (2) del motoriduttore e le viti (3) del
supporto albero superiore.
 Tensionare la catena (4) allentando i dadi (3) del
motoriduttore, quindi tendere la catena e serrare a
fondo i dadi (3).
• Ingrassare la catena utilizzando grasso per ingra-
naggi.

 Togliere il carter posteriore (1) svitando el relative
viti.
• Togliere il carter (4) della testata svitando le relative
viti, per i modelli dotati sollevare la testata.
• Allentare i dadi (5) del supporto cuscinetto e tensio-
nare la catena (6), quindi serrare i dadi (5).
Per le versioni dotate di testata ribaltabile, dopo aver
tensionato la catena, è necessario centrare il giunto
di trasmissione (7) con il relativo giunto di aggancio
(8) posto sulla struttura della macchina.
Per la regolazione allentare i dadi (9) quindi control-
lare il corretto accoppiamento dei giunti e serrare i
dadi (9).
• Ingrassare la catena e i supporti a cuscinetto utiliz-
zando grasso per ingranaggi.
