Maschinenaufstellung und - anschluss
Fig. 4
400 mm
400 mm
1000 mm
400 mm
Fig. 3
1

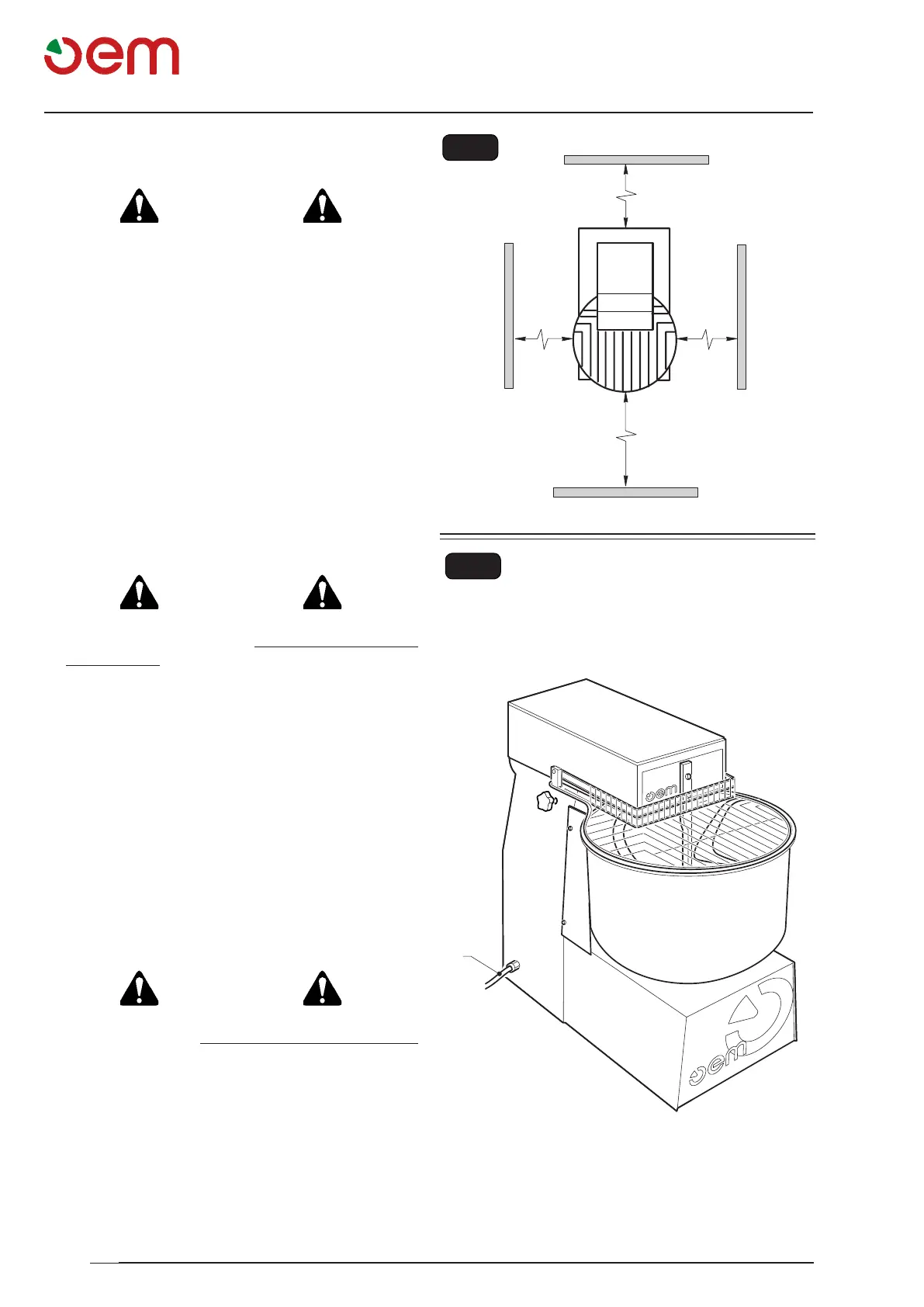

3.3 - MASCHINENPOSITIONIEREN (Abb. 3)
GEFAHRLAGE
Sichversichern,daßdieAuageebenedieindem
Abschnitt "TECHNISCHE DATEN" angegebenen
Lasten stützen kann.
Die Maschine ist unter Beachtung der Hinweise in Fig.
3 zu positionieren, da dieselben die erforderlichen
Mindestabstände angeben, damit der Benutzer
bzw. der Techniker jedes Arbeits- und/oder
Instandhaltungsverfahren einwandfrei durchführen kann.
3.4 - ELEKTRISCHER ANSCHLUSS (Abb. 4)
GEFAHRLAGE
• Die Stromspeiseleitung ist mit einem entspre-
chenden, allpoligen LEITUNGSTRENN-
SCHALTER (automatischen thermomagneti-
schen oder Differentialschalter) zu versehen,
der vor dem Hauptschalter der Steuereinheit
mit Mindestöffnung der Kontaktstücke = mm
3 anzubringen ist.
• DieErdungsanlagesolldenjeweiligen,örtlichen
elektrischen Normen entsprechen.
• Die elektrischen Speisekabel sind aufgrund
des höchsten, von der Maschine benötigten
Stromwerts zu dimensionieren, sodaß ein even-
tueller Stromabfall bei Volllast 2% unterschreitet.
• Die sich auf dieStromspeiseleitungbeziehen-
denDatensollendenDatenandemIdentika-
tionsschild sowie in der Tabelle mit den tech-
nischen Merkmalen, die in dem Einleitungsteil
dieses Handbuchs nachzuschlagen ist, entspre-
chen.
GEFAHRLAGE
Sich vor dem elektrischen Anschluss der Maschine
versichern, daß der LEITUNGSTRENNSCHALTER
ausgeschaltet ist (Ausschaltung der Leitung), daher:
• Ist das Speisekabel (1), das aus der Maschine he-
rauskommt, an dem Leitungstrennschalter an der
oberen Seite der Maschine anzuschliessen.
ABB. 3
ABB. 4
