FX / RVE
Instalação e ligação
P - 11
Fig. 2
Fig. 1
1
2
3
3
2
1
PERIGO
Todas as operações descritas neste capítulo devem
ser efectuadas por um técnico especializado.

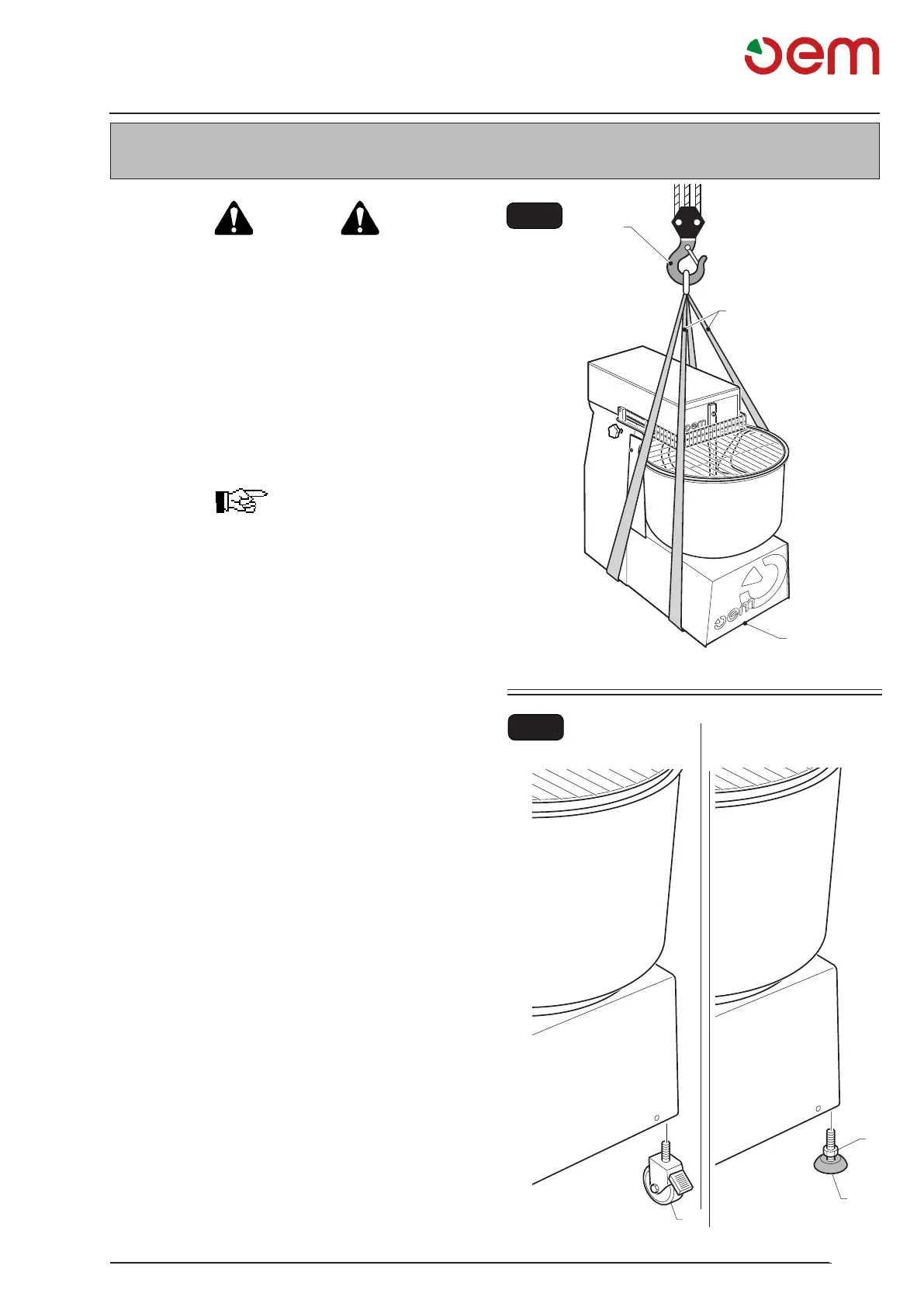

3.1 - LEVANTAMENTO MÁQUINA (Fig. 1)
A elevação da máquina deverá ser efectuada mediante
uma grua ou guindaste, como se segue:
• Introduzir duas correias (1), dimensionadas de modo
adequado ao peso da máquina, debaixo da base
(2) da mesma e enganchar no gancho (3) de um
guindaste ou roldana.
IMPORTANTE
Não usar cordas de aço para o levantamento pois
podemdanicaracarroceriaexterna.
3.2 - MONTAGEM RODAS / PÉZINHOS (Fig.
2)
As máquinas para comodidade de transporte são
expedidas, dependendo do modelo, com os pézinhos
reguláveis ou rodas desmontadas, para a montagem
seguir as seguintes instruções:
Montagem rodas
Levantar a máquina como descrito no parágrafo pre-
cedente.
Parafusar as rodas (1), debaixo da base da máquina,
até o m, as rodas de travagem devem ser parafusadas
na parte anterior da máquina.
Montagem pézinhos
Levantar a máquina como descrito no parágrafo pre-
cedente.
Parafusar os pézinhos (2) na base da máquina; após
o seu posicionamento nivelar a mesma e bloquear os
pézinhos com a porca (3).
Capítulo 3
