FX / RVE
Installazione e collegamenti
I - 12
Fig. 4
400 mm
400 mm
1000 mm
400 mm
Fig. 3
1

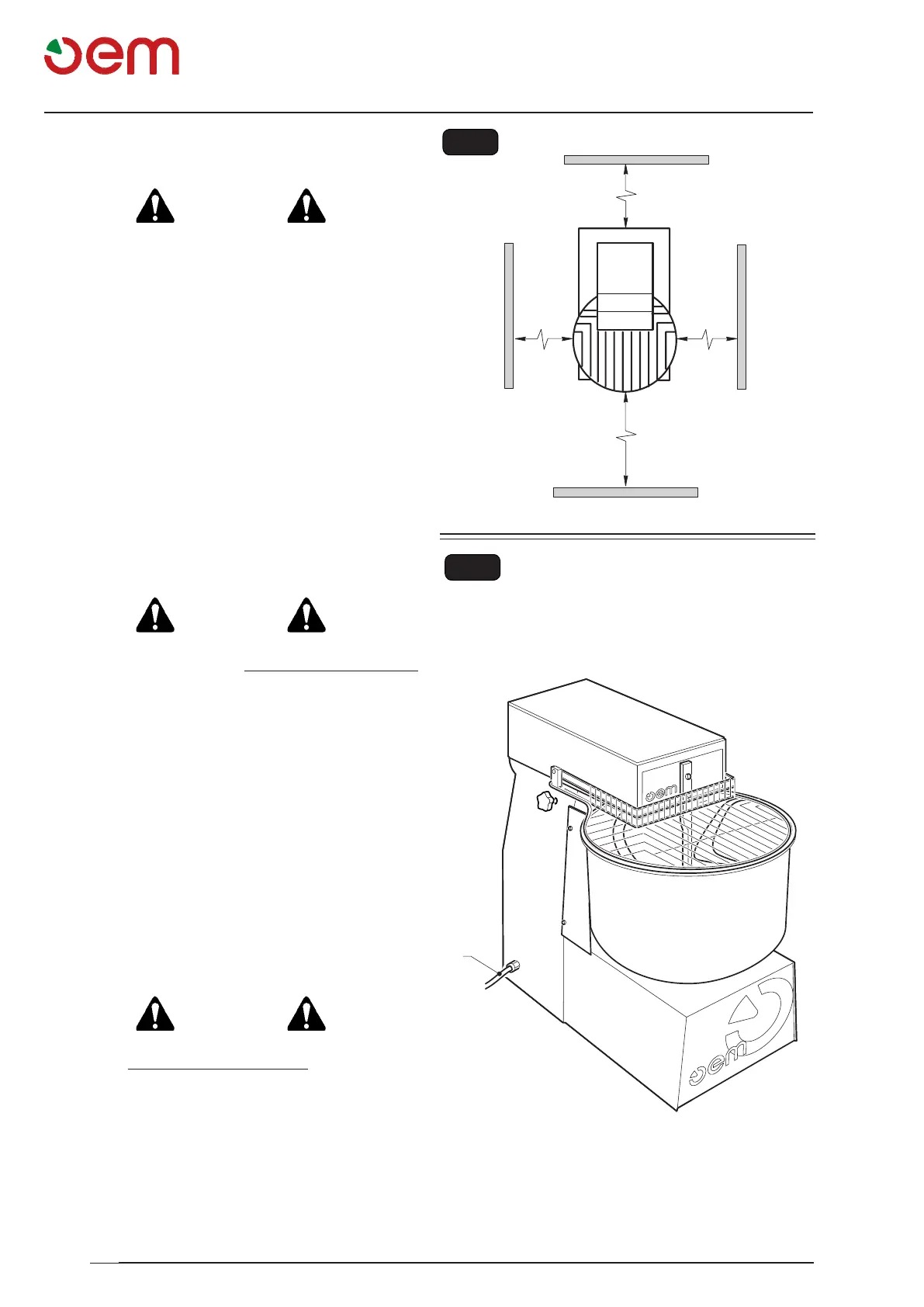

3.3 - POSIZIONAMENTO MACCHINA
PERICOLO
Posizionare la macchina rispettando scrupolosamente le
indicazioni riportate nella Fig. 3, in quanto esse indicano
le distanze minime necessarie afnchè l'operatore o il
tecnico possa eseguire con correttezza ogni sequenza
di lavoro e/o manutenzione.
3.4 - COLLEGAMENTO ELETTRICO (Fig. 4)
PERICOLO
SEZIONATORE di LINEA
(interruttore automatico termo-magnetico
o differenziale) -
-
PERICOLO
-
SEZIONATORE di LINEA
Collegare il cavo di alimentazione (1) che fuoriesce
dalla macchina al sezionatore di linea posizionato a
monte della stessa.
