Maschinenaufstellung und - anschluss

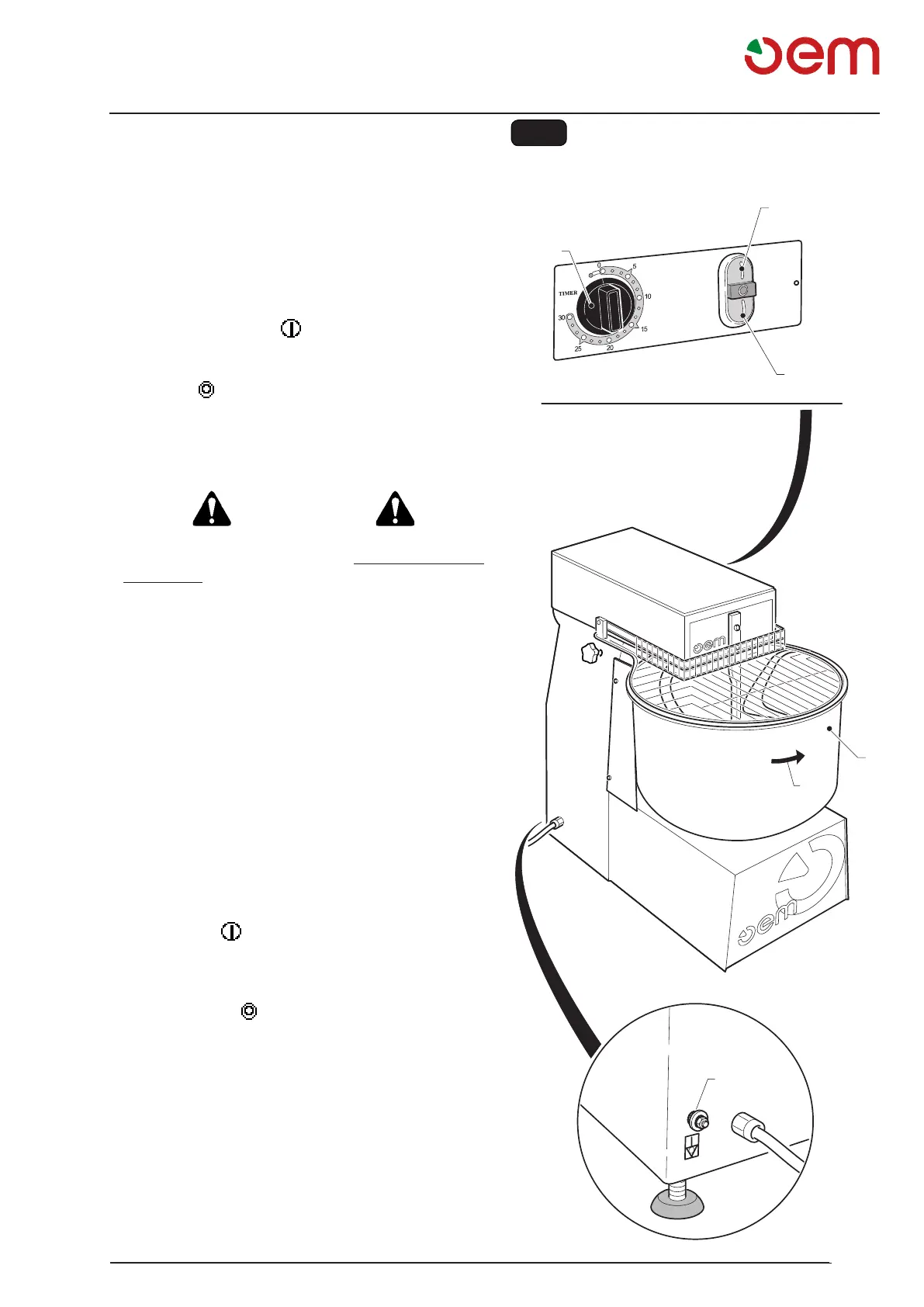

Fig. 5
6
2
5
1
4
3
3.3.a - Prüfung des elektrischen Anschlusses
(Abb. 5)
Zum dreiphasigen 230/400 V-Anschluss ist es notwendig
sich zu versichern, daß die Motordrehung einwandfrei
erfolgt, zu diesem Zweck wie folgt vorgehen:
• Den Hauptschalter an der oberen Seite der Maschine
auf “ON” positionieren.
• Den Knopf des Zeitgebers (1) zur Aufschrift "Timer"
drehen.
• Die Taste (2) drücken "
".
• Sich visuell versichern, daß der Behälter (3) in die vom
Pfeil (4) angegebene Richtung dreht.
Die Taste " " (5) drücken, um die Maschine auszu-
schalten.
Erfolgt die Drehung nicht nach der Pfeilrichtung, wie
folgt vorgehen:
GEFAHRLAGE
Sich vor eventuellen Veränderungen des elektrischen
Anschlusses versichern, daß der LEITUNGSTRENN-
SCHALTER ausgeschaltet ist (Leitung ist nicht unter
Spannungsumständen), dann:
zwei der 3 Leiter am Hauptschalter umkehren und
prüfen, ob die Richtung nun richtig ist.
3.3.b - Allpoliger Anschluss (Abb. 5)
Zum allpoligen Anschluss ist die Maschine mit einer
Schraube (6) versehen.
Zum Anschluss ist die Mutter der Schraube (6) auszu-
schrauben, das Kabel des allpoligen Netzes ist an der
Schraube anzuschliessen und die Mutter ist wieder
einzuschrauben.
3.4 - ERSTES STARTEN (Abb. 5)
• Den Hauptschalter an der oberen Seite der Maschine
auf “ON” positionieren.
• Den Zeitgeberknopf (1) zur Aufschrift "Timer" drehen.
• Die Taste (2) " ", drücken.
• Einige Minuten die Maschine leer laufen lassen und
sich dabei versichern, daß die Drehung gleichmässig
und ohne Hindernisse erfolgt.
• Durch die Taste "
" (5).
ABB. 5
