OEM FX - Page 149

FX / RVE
Instalação e ligação
P - 13

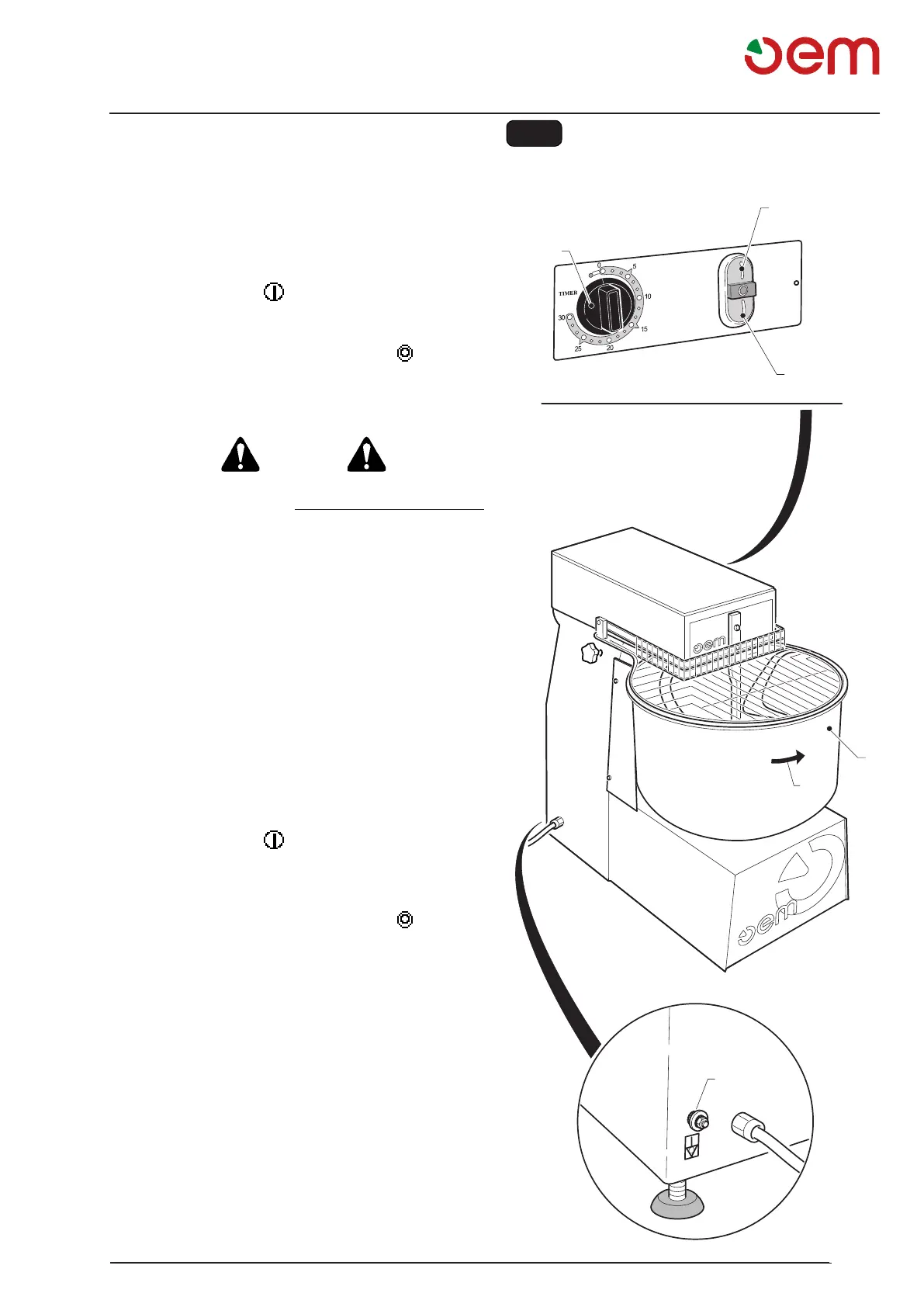

Fig. 5
6
2
5
1
4
3
3.4.a - Controlo da correcta ligação eléctrica (Fig. 5)
Para a ligação 230/400 V trifasica é necessário controlar
que a rotação do motor esteja correcta, para o controlo
efectuar as seguintes operações:
• Posicionar em “ON” o interruptor geral na parte supe-
rior da máquina.
• Rodar o botão do timer (1) até à indicação "Timer".
• Apertar o botão (2) " ".
• Controlar visualmente, se a cuba (3) roda no sentido
indicado na echa (4).
Desligar a máquina apertando o botão " " (5)
Se a rotação for contrária ao sentido indicado pela
echa, efectuar as seguintes operações:
PERIGO
 Antesdeefectuarmodicaçõesnaligaçãoeléctri-
ca, assegurar-se que o SECCIONADOR de LINHA
esteja desligado (linha sem tensão), e então:
invertir dois dos três os de fase no interruptor geral
e controlar novamente a correcta rotação.
3.4.b - Ligação Equipotencial (Fig. 5)
A máquina é dotada de um parafuso (6) para a ligação
equipotencial.
Para a ligação desparafusar a porca do parafuso (6),
ligar o cabo da rede equipotencial ao parafuso e para-
fusar novamente a porca.
3.5 - PRIMEIRO FUNCIONAMENTO (Fig. 5)
• Posicionar em “ON” o interruptorr geral na parte su-
perior da máquina.
• Rodar o botão do timer (1) até à indicação "Timer".
• Apertar o botão (2) " ".
• Fazer girar a vazio a máquina por alguns minutos
controlando que a rotação seja uniforme e sem im-
pedimentos.
• Desligar a maquina apertando o botão " " (5).
