OEM FX - Page 134

FX / RVE
Esquema electrico
E - 24
1
2
3
4
5
a
6
b
c
d
e
e
7
8

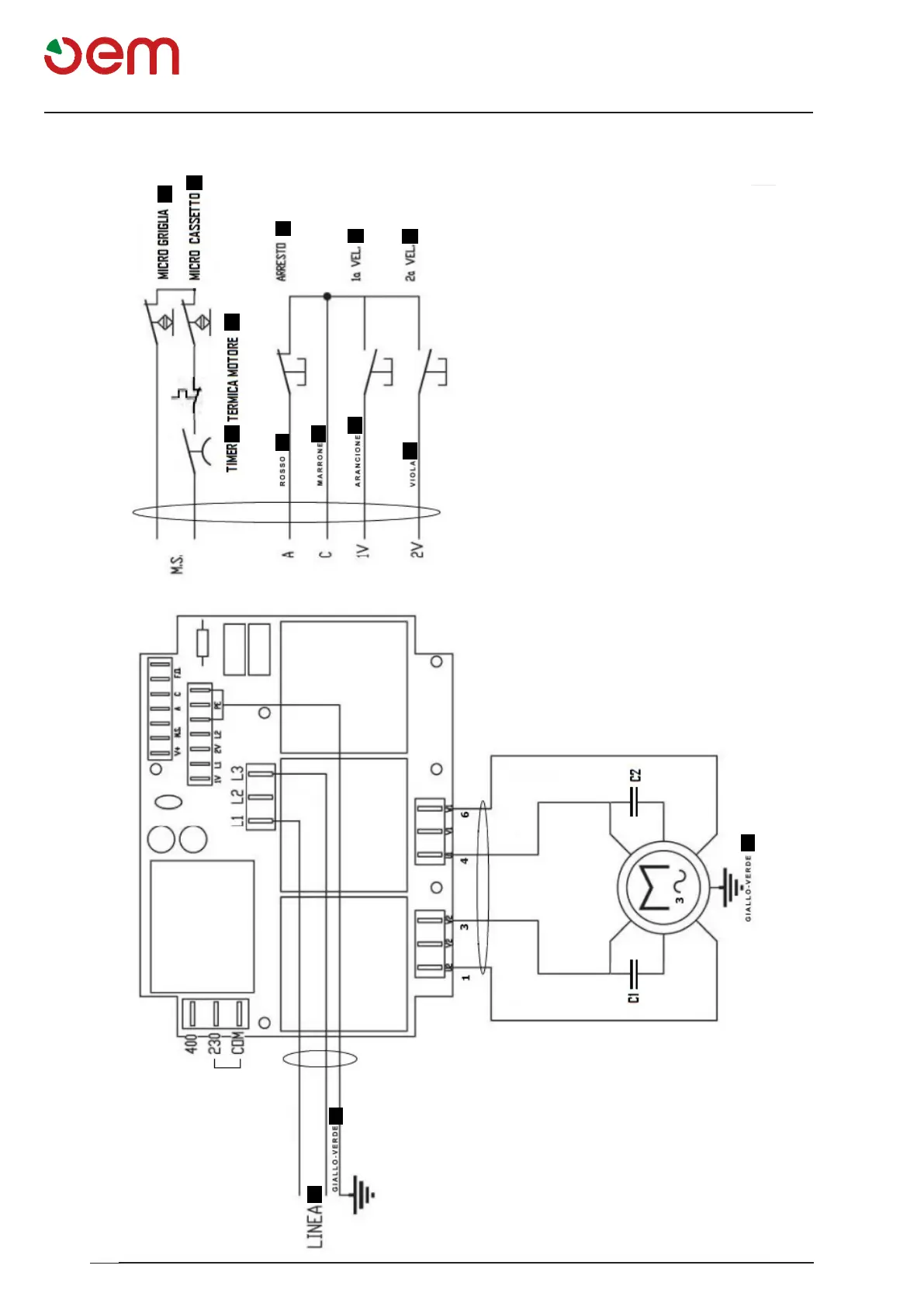

ESQUEMA ELÉCTRICO - AMASADORA MONOFÁSICA DOS VELOCIDADES
1 = TEMPORIZADOR
2= TÉRMICO MOTOR
3= MICRO REJILLA
4= PARADA
5= MICRO CAJÓN
6= LÍNEA
7= 1° VELOCIDAD
8= 2° VELOCIDAD
a= Rojo
b= Marrón
c= Naranja
d= Violeta
e= Amarillo-Verde
