FX / RVE
F - 21
Entretien

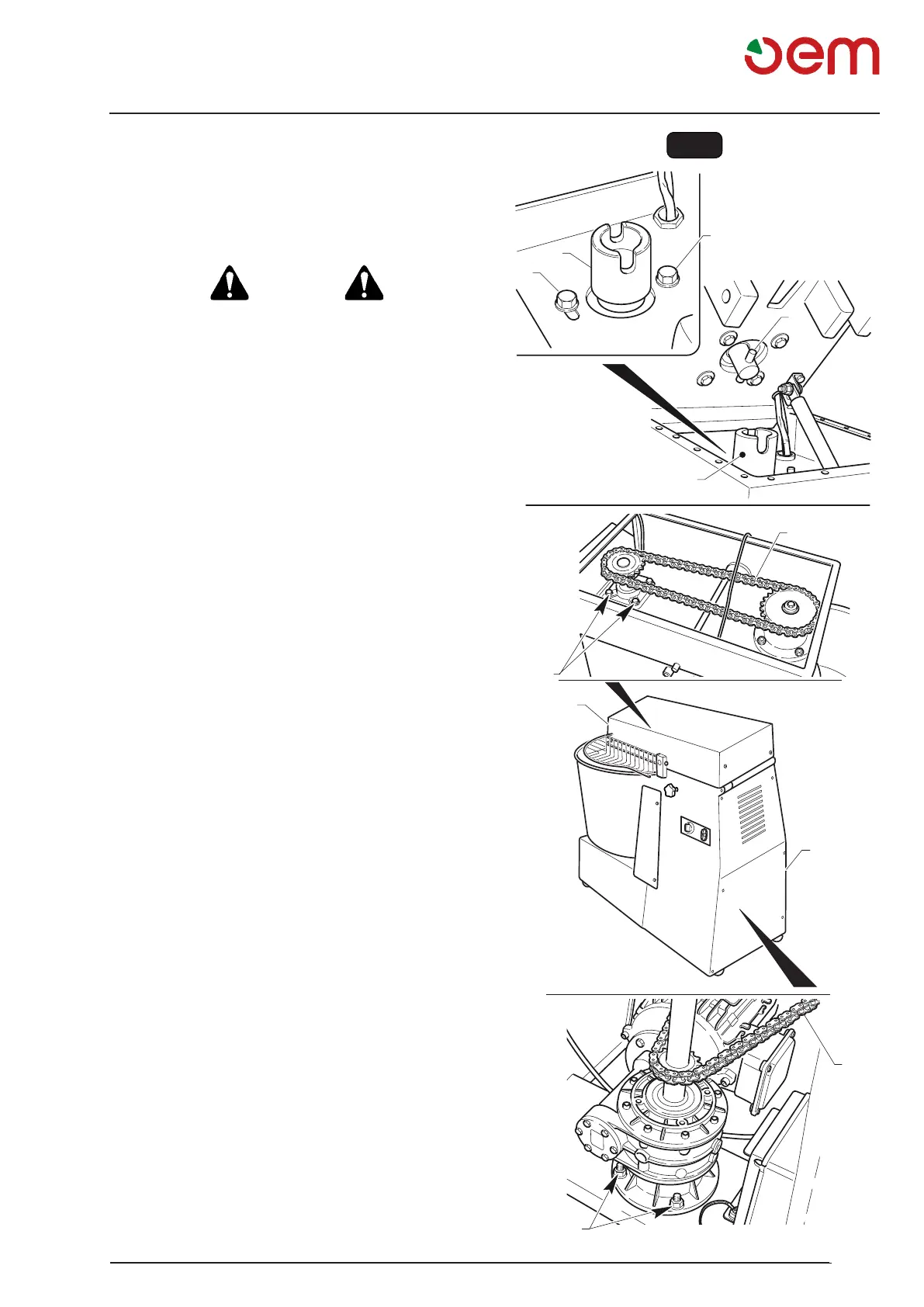

Fig. 2
2
8
3
5
6
7
8
9
9
4
1
6.1.c - Interventions d'entretien programme
6.1.c.a - Contrôle de la tension des chaînes (Fig. 2)
(TOUTES LES 2000 heures ou bien tous les
ans)
DANGER
Cetteopérationdoitêtreeffectuéeparuntechnicien
spécialisé
MiseentensiondeschaînespourlesversionsFX
• Enlever le carter postérieur (1) en dévissant les vis
relatives.
• Desserrer les écrous (2) du motoréducteur et les vis
(3) du support de l'arbre supérieur.
• Graisser la chaîne en utilisant de la graisse pour les
engrenages.
Tensionchaînederotationdelaspirale.
• Enlever le carter postérieur (1) en dévissant les vis
relatives.
• Enlever le carter (4) de la tête en dévissant les vis
relatives, pour les modèles qui en sont pourvus,
soulever la tête.
• Desserrer les écrous (5) du support coussinet e
tendre la chaîne (6), puis serrer les écrous (5).
Pour les versions pourvues de tête rabattable, après
avoir tendu la chaîne, il est nécessaire de centrer le
joint de transmission (7) avec le joint dʼembrayage
relatif (8) qui se trouve sur la structure de la machine.
Pour le réglage, desserrer les écrous (9) puis
contrôler que lʼaccouplement des joints soit correct
et serrer les écrous (9).
• Graisser la chaîne et les supports à coussinets en
utilisant de la graisse pour engrenages.
