Input
59

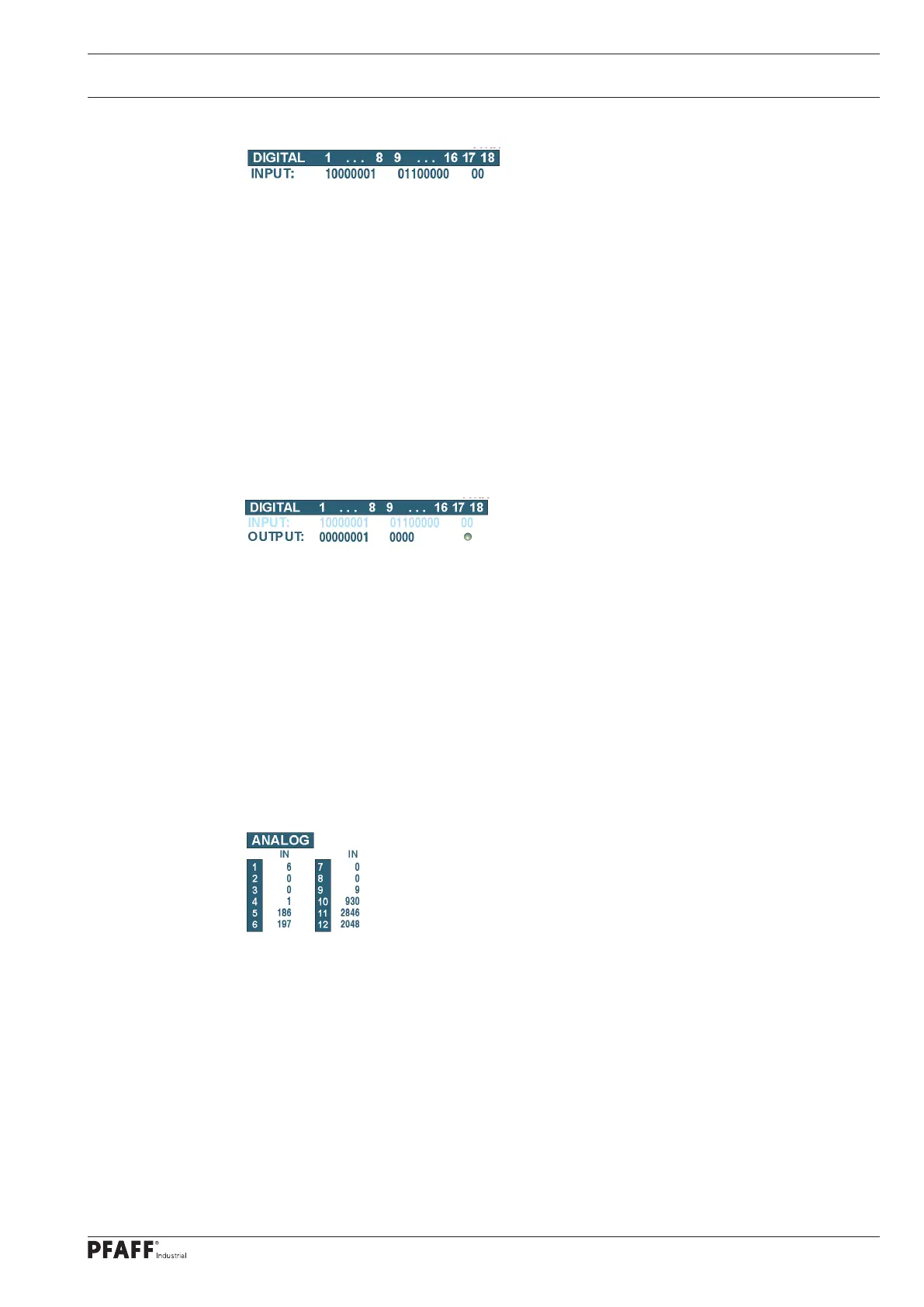

Display of digital inputs
Display of digital inputs 1..18
Assignment of inputs to plugs:
Input 1 X2/PIN2 E1 - safety switch Input 9 X6/PIN2 Sonotrode coding 1
Input 2 X2/PIN3 Input 10 X6/PIN3 Sonotrode coding 2
Input 3 X3/PIN2 Input 11 X7/PIN2 Anvil wheel coding 1
Input 4 X3/PIN3 Input 12 X7/PIN3 Anvil wheel coding 2
Input 5 X4/PIN2 Input 13 X8/PIN2 E13 initiator lifting motor
Input 6 X4/PIN3 Input 14 X8/PIN3
Input 7 X5/PIN2 Input 15 X9/PIN2
Input 8 X5/PIN3 Puller installiert Input 16 X9/PIN3
Input 17 X10/PIN2 Input 18 X10/PIN3 reset to factory setting
In the example above, inputs 1, 8, 10, 11 are set.
Display of digital outputs
Display of digital outputs 1..12
Assignment of outputs to plugs:
Output 1 X1/PIN1 Y1 - air cooling on Output 9 X12/PIN1
Output 2 X1/PIN3 Y2 - puller off Output 10 X12/PIN3
Output 3 X1/PIN5 Output 11 X12/PIN5
Output 4 X1/PIN7 Output 12 X12/PIN7
Output 5 X11/PIN1
Output 6 X11/PIN3 Start (Analog USGen)
Output 7 X11/PIN5 Mode (Analog USGen)
Output 8 X11/PIN7 Start enable G12
In the example above, output 8 (start release for ultrasonic generator) is set
Analog inputs
Display of analog outputs 1..12 (Value range 0..4095)
Assignment of analog inputs to plugs:
Analog 1 X16 0..10V - Voltage input
Analog 2 X17 0..10V - Voltage input
Analog 3 X18 0..20mA - Power input
Analog 4 X19 0..10V - Voltage input
Analog 5 X24/1-2 LED power below - internal (not used)
Analog 6 X24/3-4 LED power top - internal (not used)
Analog 7 X14 Nominal value transmitter1 SWG2 (unused)
Analog 8 X14 Nominal value transmitter2 SWG2 (unused)
Analog 9 X45 Nominal value transmitter2 SWG3 Cutting pedal
Analog 10 X14 Nominal value transmitter1 SWG3 Pedal
Analog 11 X35 Load cell sonotrode (welding force)
Analog 12 X36 Reference Vcc / 2
