360 Reparatur
68
4.2 Die Waage öffnen
4.2.1 Die Waage öffnen
1. Die Waage vom Netz trennen (Netzadapter ausziehen).
2. Den Windschutz, den Schutzring, die Waagschale und den Schalenträger entfernen.
3. Die 3 Schrauben am Waagenoberteil mit einem Schraubenzieher Nr. 4 lösen (2 ZK-Schrauben
M4x25 oberhalb der Anzeige und 1 ZS-Schraube M4x12 bei der Libelle).
4. Das Waagenoberteil leicht abheben.
5. Das Flachbandkabel der Tastatur vom Hauptprint trennen.

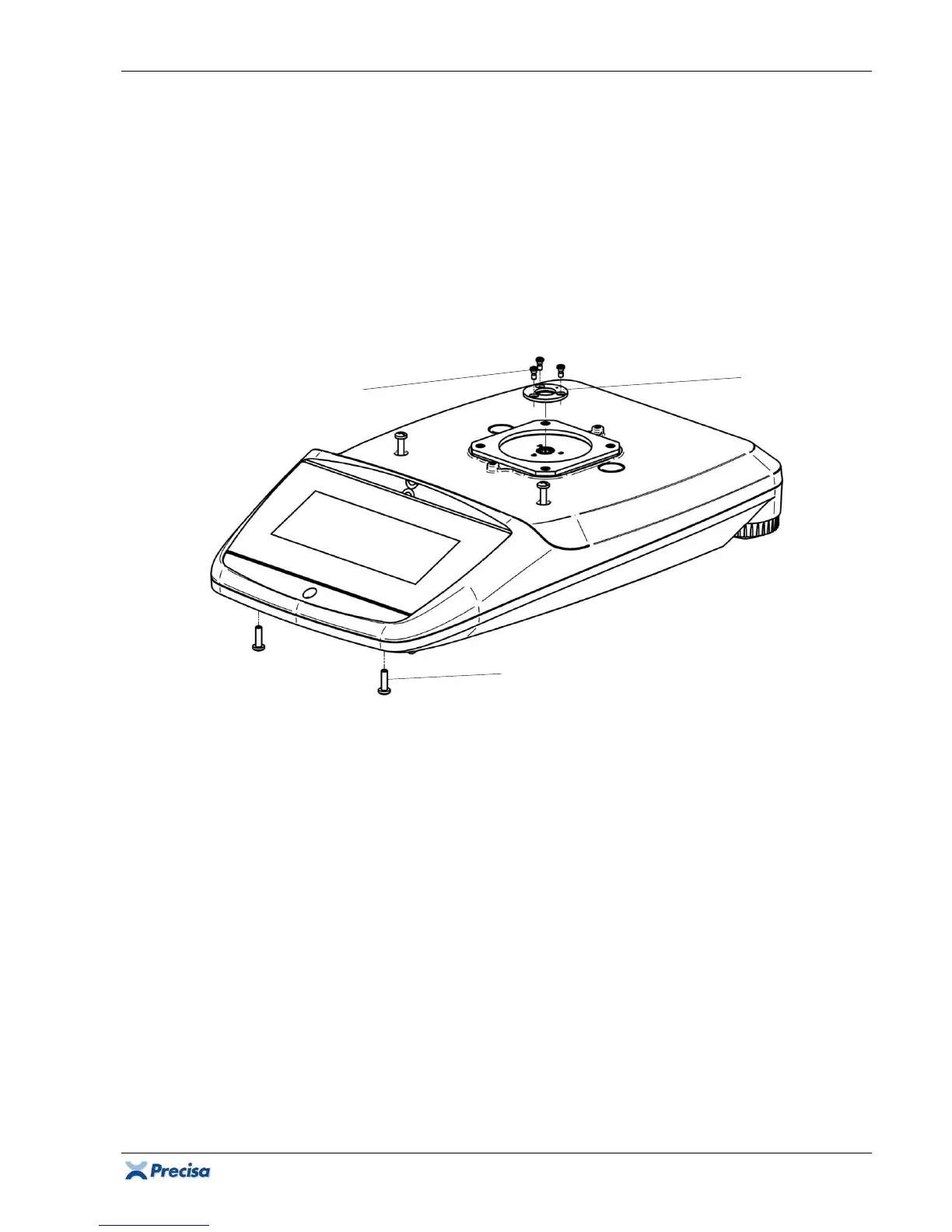

4.2.2 Die IP65-Waage öffnen
1. Die Waage vom Netz trennen (Netzadapter ausziehen).
2. Den Windschutz, den Schutzring, die Waagschale und den Schalenträger entfernen.
3. Die 3 Bundschrauben IP65 mit einem Schraubenzieher Nr.1 lösen und den Klemmring entfernen.
4. Die 3 Schrauben am Waagenoberteil (2 ZK-Schrauben M4x25 oberhalb der Anzeige und 1 ZS-
Schraube M4x12 bei der Libelle) und die 2 ZS-Schrauben M4x14 am Waagenunterteil mit einem
Schraubenzieher Nr.4 lösen.
5. Das Waagenoberteil leicht abheben. Vorsicht mit der Dichtung!
6. Das Flachbandkabel der Tastatur vom Hauptprint trennen.
Klemmring
2 ZS-Schrauben M4x14
3 Bundschrauben IP65
