360 Justierung
84
5.5.2 Die Eckenlast justieren (Gruppe M/C/D)
Hinweis:
Dieses Kapitel überspringen, wenn die ermittelten Eckenlastfehler innerhalb des tolerierten
Bereichs liegen.

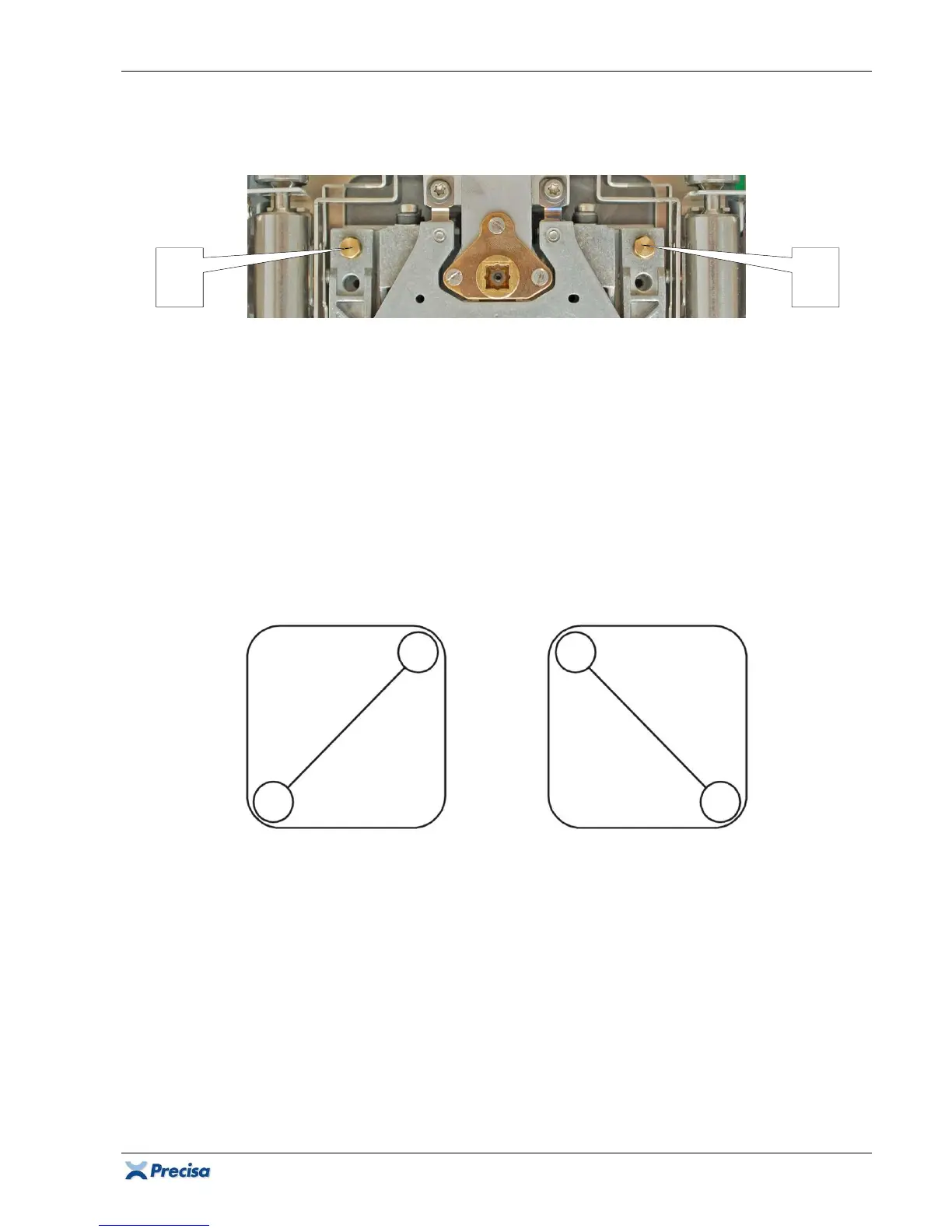

• Die Differenz der Diagonale A-C wird mit der linken Eckenlastschraube 1 justiert.
• Die Differenz der Diagonale B-D wird mit der rechten Eckenlastschraube 2 justiert.
• Drehen der Eckenlastschraube im Uhrzeigersinn
verrückt die Differenz der Diagonale in die
negative Richtung. Der angezeigte Messwert nimmt relativ ab.
• Drehen der Eckenlastschraube im Gegenuhrzeigersinn
verrückt die Differenz der Diagonale in
die positive Richtung. Der angezeigte Messwert nimmt relativ zu.
Vorgehen
1. Sicherstellen, dass die Waage ausnivelliert ist und sich im Werksmodus befindet, siehe Kapitel
5.2.
2. Das Gewicht auf C legen, die Waage tarieren, das Gewicht nach A schieben und die Differenz
berechnen:
∆AC = A-C = A-0 = A [d]; (C = tariert = 0);
Beispiel:
∆AC = A = +12d.
3. Das Gewicht auf D legen, die Waage tarieren, das Gewicht nach B schieben und die Differenz
berechnen:
∆BD = B-D = B-0 = B [d]; (D = tariert = 0);
Beispiel:
∆BD = B = -7d.
Wichtig:
Die Diagonale mit der grösseren Differenz zu justieren beginnen!
4. Die Differenz der Diagonale A-C ist grösser und positiv (+12d). Drehen der Eckenlastschraube 1
im Uhrzeigersinn
verrückt die Differenz in die negative Richtung (+12 .. +11 .. +10 ..).
5. Die Differenz der Diagonale B-D ist kleiner und negativ (-7d). Drehen der Eckenlastschraube 2
im Gegenuhrzeigersinn
verrückt die Differenz in die positive Richtung (-7 .. -6 .. -5 ..).
6. Die Diagonaldifferenzen so lange gegen 0 stellen, bis alle 4 Eckenlastwerte innerhalb des
tolerierten Bereichs liegen, um diese zu ermitteln, siehe Kapitel 5.5.1 ab Schritt 4.
1
