360 Justierung
85
5.5.3 Die Eckenlast justieren (Gruppe A)
Hinweis: Dieses Kapitel überspringen, wenn die ermittelten Eckenlastfehler innerhalb des tolerierten
Bereichs liegen.

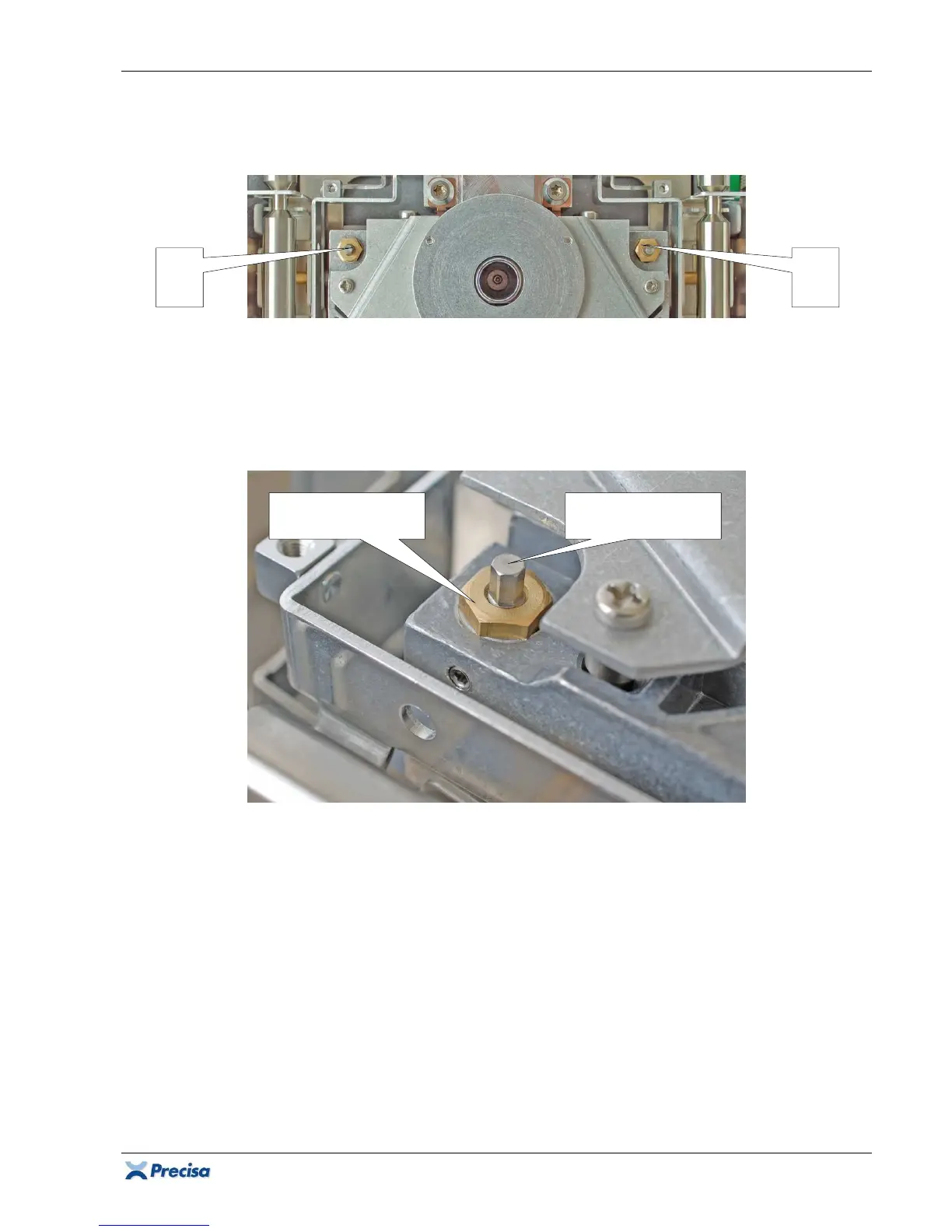

• Die Differenz der Diagonale A-C wird mit der linken äusseren und inneren Eckenlastschraube 1
justiert.
• Die Differenz der Diagonale B-D wird mit der rechten äusseren und inneren Eckenlastschraube 2
justiert.
Grobeinstellung: die äusseren Eckenlastschrauben haben den selben Drehsinn wie in der Gruppe M/C/D
• Drehen der äusseren Eckenlastschraube im Uhrzeigersinn 

 verrückt die Differenz der Diagonale
gröber in die negative Richtung. Der angezeigte Messwert nimmt relativ ab.
• Drehen der äusseren Eckenlastschraube im Gegenuhrzeigersinn 

 verrückt die Differenz der
Diagonale gröber in die positive Richtung. Der angezeigte Messwert nimmt relativ zu.
Feineinstellung: ACHTUNG, die inneren und äusseren Eckenlastschrauben haben entgegengesetzte Drehsinne!
• Drehen der inneren Eckenlastschraube im Gegenuhrzeigersinn 

 verrückt die Differenz der
Diagonale feiner in die negative Richtung. Der angezeigte Messwert nimmt relativ ab.
• Drehen der inneren Eckenlastschraube im Uhrzeigersinn 

 verrückt die Differenz der Diagonale
feiner in die positive Richtung. Der angezeigte Messwert nimmt relativ zu.
1
A-C
2
B-D
Äussere
Eckenlastschraube
Innere
Eckenlastschraube
