360 Justierung
82

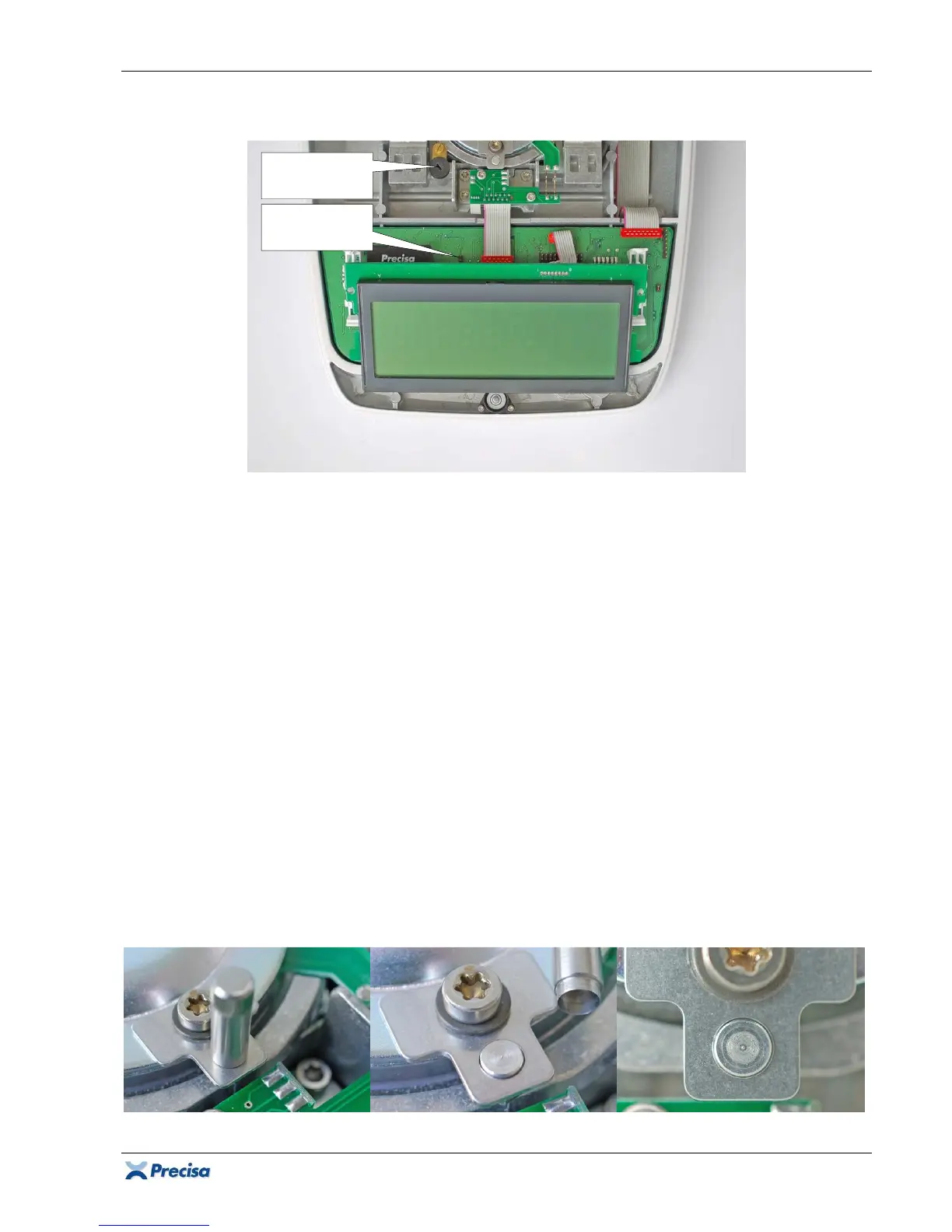

5.3 Die Symmetrie justieren
1. Sicherstellen, dass die Waage ausnivelliert ist und sich im Werksmodus befindet, siehe Kapitel
5.2.
2. Den Anzeigeprint vom Hauptprint lösen und etwas in Richtung Libelle verschieben.
Wichtig:
Den
Anzeigeprint waagenseitig mit nichtstatischer Isolierung vor Kurzschlüssen schützen!
3. Das Verbindungskabel [16] an der Symmetrie-Stiftleiste S1 anschliessen.
4. Das Voltmeter am Verbindungskabel anschliessen.
5. Das Voltmeter muss in den Endpositionen des Waagbalkens jeweils etwa die gleiche Spannung
anzeigen (einmal positiv, einmal negativ), wenn nicht, die Lage des Waagbalkens mit der
Symmetrieschraube einstellen.
6. Das Verbindungskabel mit dem Voltmeter von der Waage trennen und den Anzeigeprint wieder
an seinen Haltern auf dem Hauptprint einklinken.
5.4 Die Vorlast überprüfen
1. Sicherstellen, dass die Waage ausnivelliert ist und sich im Werksmodus befindet, siehe Kapitel
5.2.
2. Der Vorlastfehler 60 (minimaler Wandlerbereich unterschritten) darf mit aufgelegter Waagschale
ohne Last nicht erscheinen.
3. Der Vorlastfehler 61 (maximaler Wandlerbereich überschritten) darf mit aufgelegter Waagschale
mit Vollast nicht erscheinen.
4. Erscheint solch ein Fehler, die Symmetrie neu justieren und sicherstellen, dass sich der
Waagbalken frei bewegen kann. Er darf die Transportsicherung nicht berühren!
Symmetrie-
Schraube
Symmetrie-
Stiftleiste S1
