360 Components – Bestandteile
8

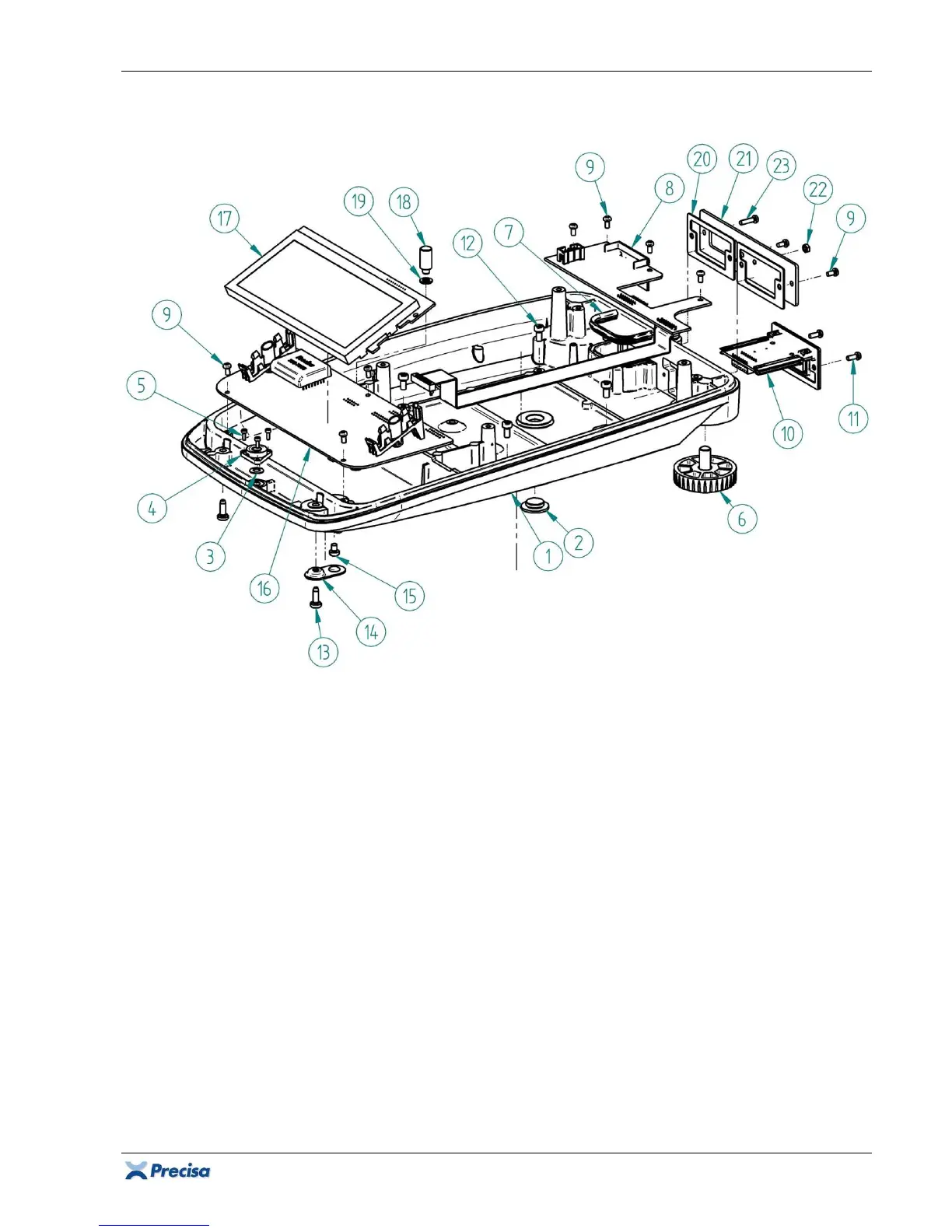

1.3 Housing's bottom – Gehäuseunterteil
Pos. Pcs. Item number Item Artikel
1 1 360-7000 Housing's bottom Gehäuseunterteil
2 1 320-3069 Dummy tap Blindzapfen
3 1 PN 1500-103 Belleville washer 10x5, 2x0.5 Tellerfeder 10x5, 2x0.5
4 1 PN 3730-004 Bubble level Libelle
5 3 PN 1100-302 Screw cyl. Inbus M2x6 ZI-Schraube M2x6
6 2 360-7004 Levelling foot Stellfuss
7 1 MW 2075-003-85 Rubber stop sealing Gummi-Anschlagdichtung
8 1 see page 28 Connector board Steckerprint
9 9 PN 1100-061 Screw cyl. Phillips M3x6 ZK-Schraube M3x6
10 1 see page 28 Slide-in module Einschubmodul
11 2 PN 1100-062 Screw cyl. Phillips M3x8 ZK-Schraube M3x8
12 4 PN 1100-170 Screw cyl. Torx M4x8 ZT-Schraube M4x8
13 2 PN 1100-176 Screw cyl. slot M4x12 ZS-Schraube M4x12
14 1 360-2002 Verification plate Eichplatte
15 1 PN 1100-041 Screw cyl. slot M4x5 ZS-Schraube M4x5
16 1 see page 28 Main board Hauptprint
17 1 see page 29 Display board Anzeigeprint
18 1 PN 1056-001 Pressure compensation cone, IP65 Druckausgleichszapfen, IP65
19 1 PN 1500-074 Washer M5 Unterlagsscheibe M5
20 2 360-4010 Slide-in seal Einschubdichtung
21 1 360-7030 Panel, IP65 Blende, IP65
22 1 PN 1300-003 Nut hex-flanged M3 6-KT-Mutter M3
23 1 PN 1100-059 Screw cyl. Phillips M3x12 ZK-Schraube M3x12
