360 Reparatur
75

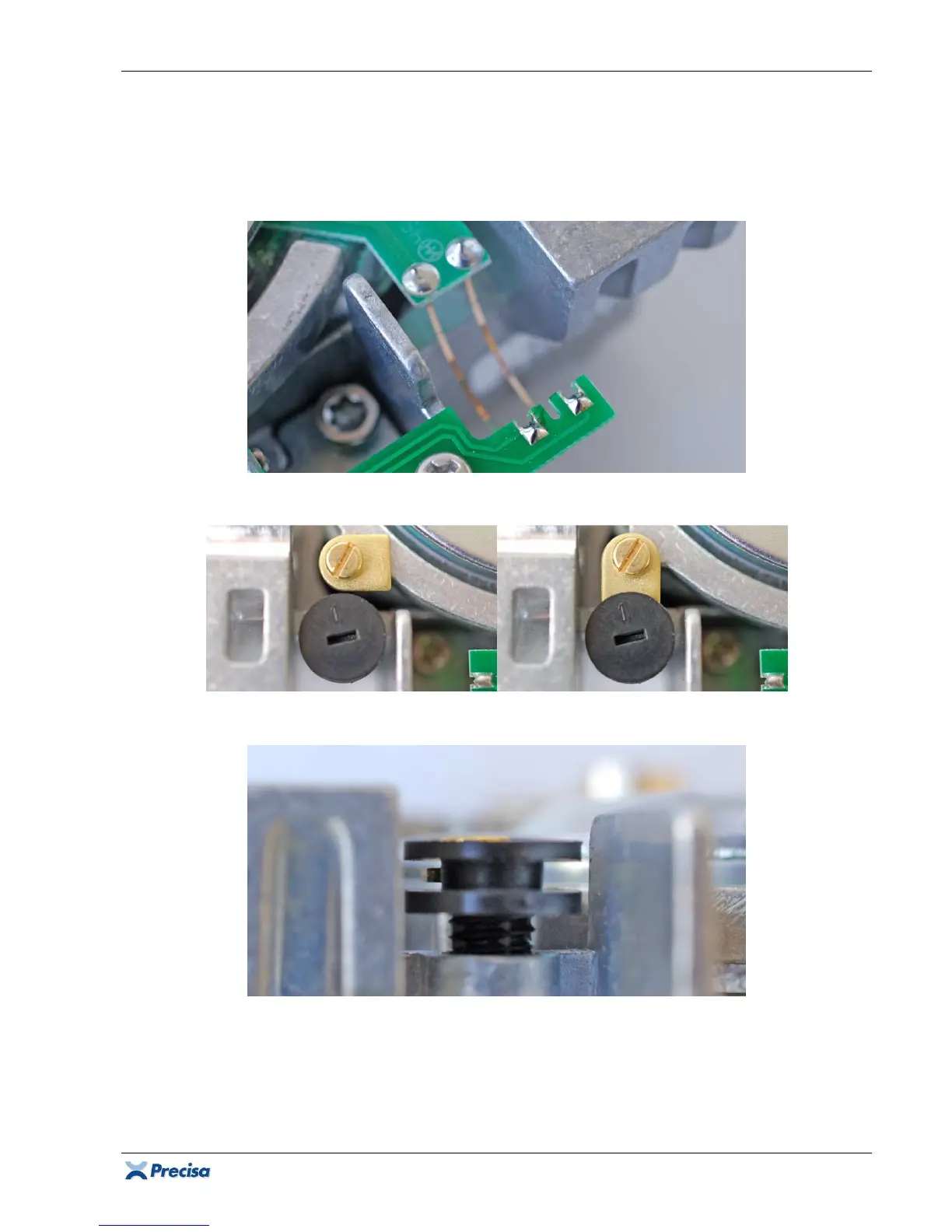

4.7.3 Die Lichtschranke einbauen und den Anschlag einstellen
1. Die Lichtschranke behutsam in Richtung des Magneten in die Aussparung im Chassis drücken
und mit 3 Schrauben (24) in diesem befestigen.
2. Den Verbindungsprint (11) mit der Schraube (21) am Chassis befestigen.
3. Die beiden Broncebänder parallel und spannungsfrei am Verbindungsprint anlöten.
4. Den Anschlag mit Hilfe seiner Messingschraube wieder um 90° zurückdrehen und festschrauben.
5. Der Anschlag muss berührungsfrei und ausgemittet in der Symmetrieschraube (18) zu liegen
kommen. Bei Bedarf die Symmetrieschraube nachstellen.
