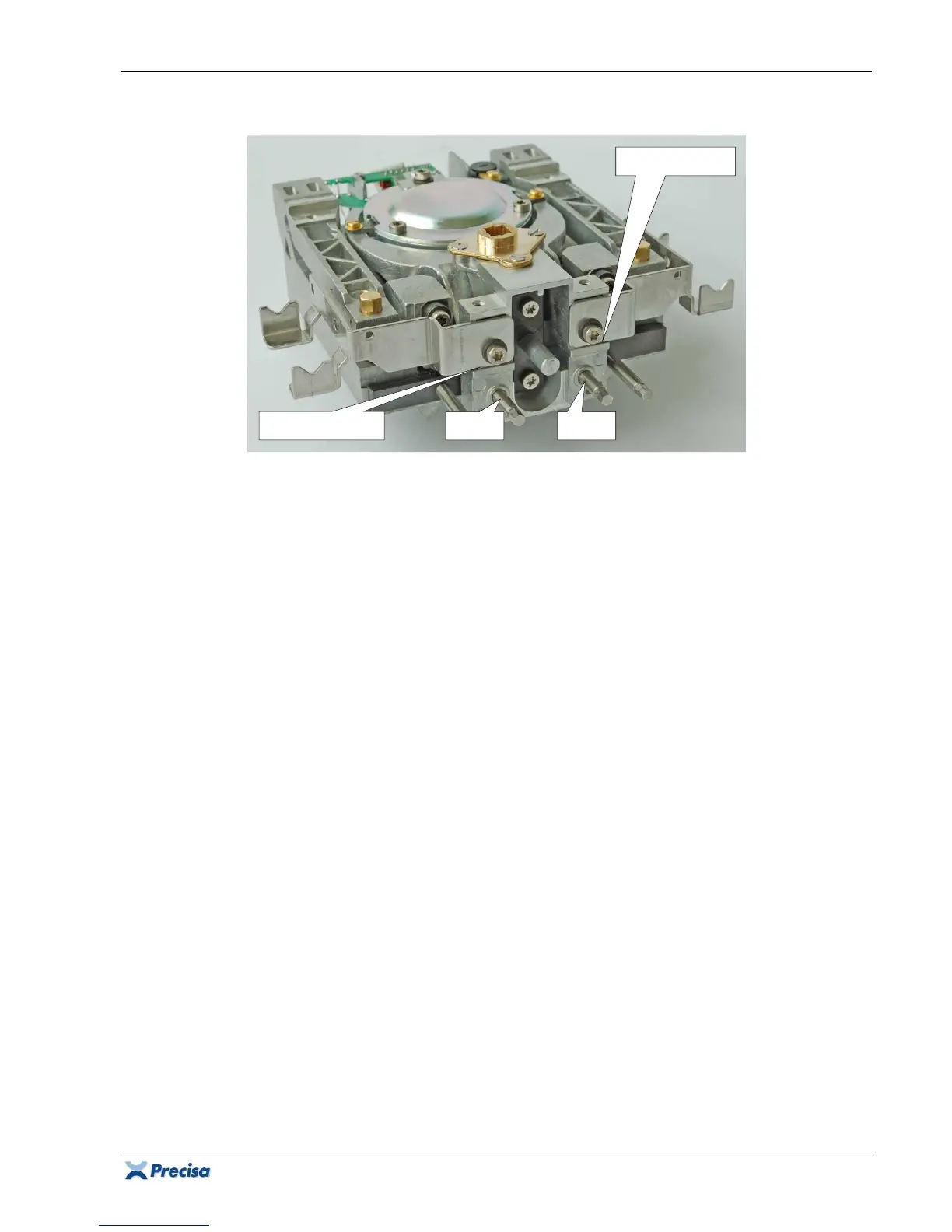

4.7.5 Den Träger, den Innenkonus und die Gewichtshalter einbauen
1. Den Träger mit lose befestigtem Zugbandanker über die beiden inneren Montagestifte [9]
einführen. Der Träger muss sich leichtgängig über die beiden Montagestifte schieben lassen.
Falls nicht, diese leicht lösen und anschliessend wieder anziehen.
2. Den Träger und den Waagbalken mit Hilfe des Zugbandankers [13] und der beiden Schrauben
[14] fest miteinender verschrauben. Der Träger und der Waagbalken sind jetzt festgemacht.
3. Den Innenkonus (9) mit den 3 Gewindestiften (29) am Träger befestigen.
4.
Nur SCS:
Die beiden Referenzgewichtslager (19) und (20) an der Kante des Trägers ausrichten
und mit den Schrauben (27) und Spannscheiben (32/
Gruppe A:
35) wieder anschrauben.
