4.7 Die Wägezelle zusammenbauen
4.7.1 Den Waagbalken einbauen

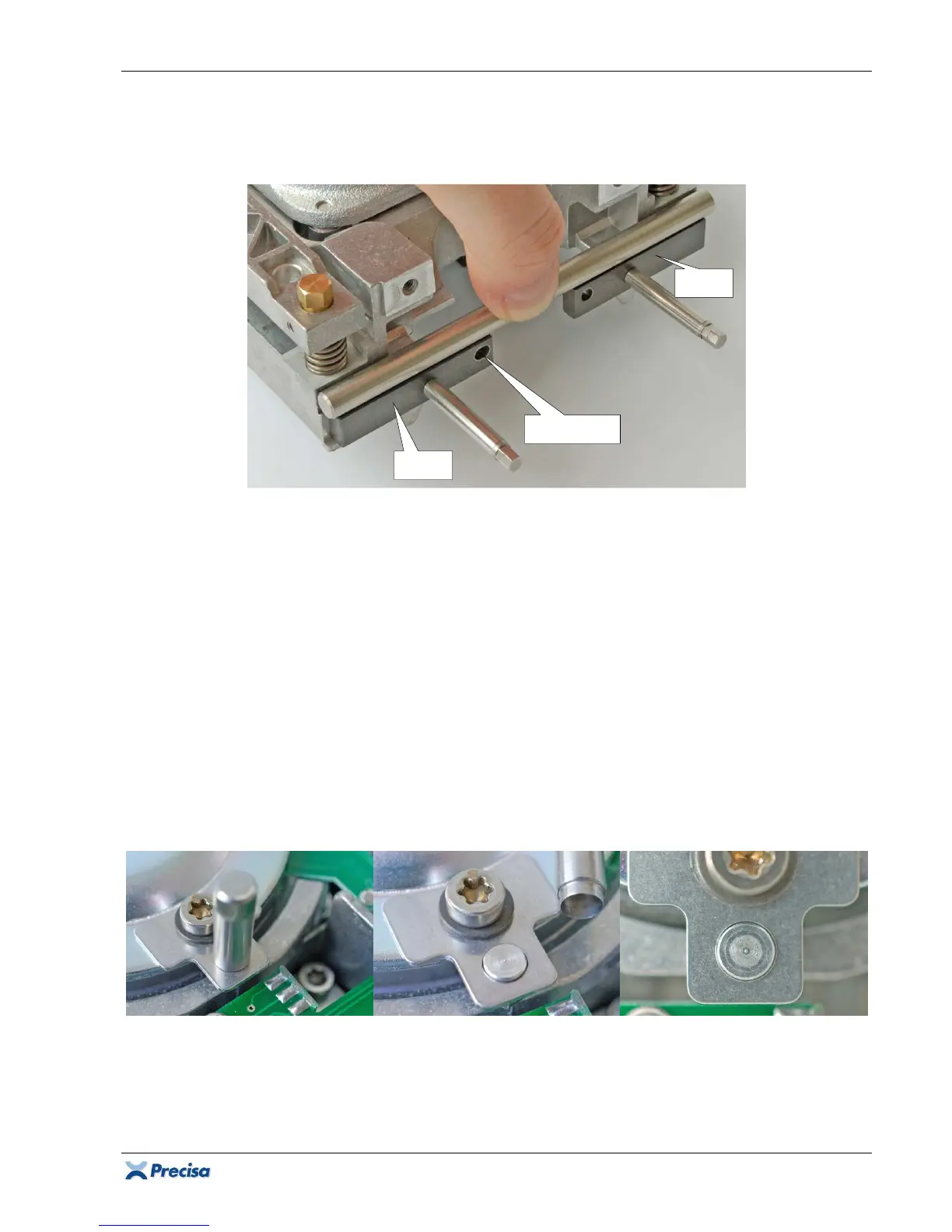

1. Die Montagelehren [7] und [8] mit 2 Montagestiften [9] am Chassis anbringen, mit Hilfe der
Ausrichtlehre [15] ausrichten und dann mit einem Steckschlüssel Nr.4 festziehen.
2. Den Waagbalken (2) vorsichtig über den Magnettopf und an der Lichtschranke vorbei einführen.
3. Den Waagbalken mit 2 Montagestiften [9] lose hinter den Montagelehren anbringen. Der
Waagbalken muss beweglich bleiben!
4. Zuerst den einen, dann den anderen inneren Montagestift [9] der Montagelehren [7] und [8]
festziehen.
4.7.2 Die Spule, den Magnetdeckel und die Transportsicherung einbauen
1. Die Spule auf den Waagbalken setzen, mit dem Zentrierstift [11] ausrichten und mit 2
Messingschrauben (23) und 2 Unterlagsscheiben (31) festschrauben. Der Zentrierstift [11] muss
sich leichtgängig entfernen lassen.
2. Den Magnetdeckel (16) mit der linken und rechten Schraube (25) lose befestigen.
3. Die Transportsicherung (17) mit der dritten Schraube (25) und der Spannscheibe (32) lose
befestigen.
4. Mit Hilfe der Zentrierbüchse [17] die Transportsicherung über dem Waagbalkenzapfen ausmitten
(gleichmässiger Ringspalt), ihre Schraube (25) anziehen, die Zentrierbüchse entfernen und die
anderen beiden Schrauben des Magnetdeckels anziehen.
[7]
[8]
Langloch
