4.4.5 Den Waagbalken ausbauen

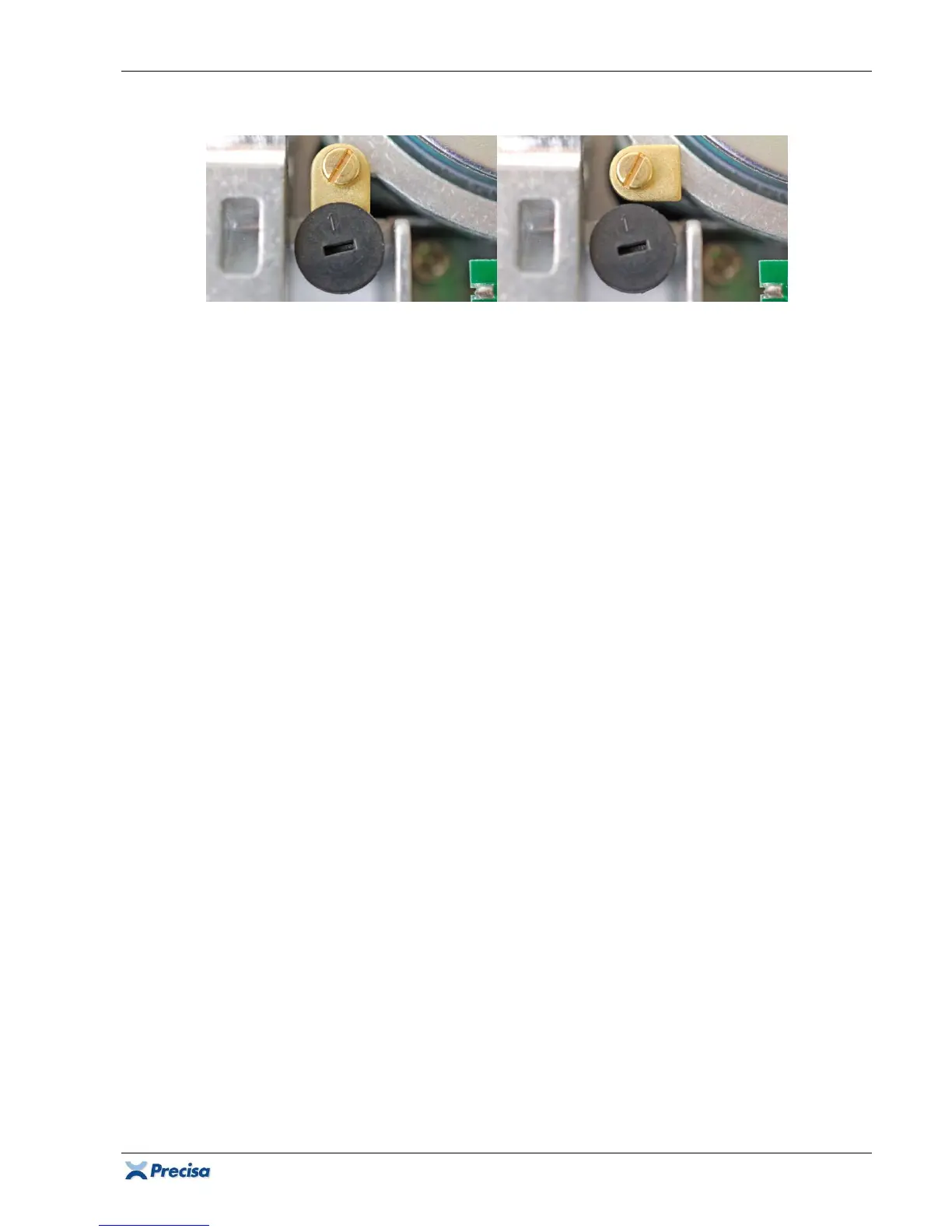

1. Die Messingschraube des Anschlags lösen, diesen um etwa 90° nach innen drehen und die
Messingschraube wieder leicht anziehen.
2. Die 4 Schrauben (27) der Hängelager (6) lösen und diese mitsamt ihren runden Beilagen (34)
und Spannscheiben (32) ( Gruppe A: nur mitsamt den XR-Beilagen (35)) entfernen.
Hinweis: Die Fahne der Lichtschranke ist fest mit dem Waagbalken verbunden. Um diesen ausbauen
zu können, muss die Lichtschranke zuvor gelöst und leicht nach hinten gekippt werden:
3. Die Schraube (21) des Verbindungsprints (11) lösen.
4. Die 3 Befestigungsschrauben (24) der Lichtschranke lösen und diese leicht nach hinten kippen.
5. Die beiden inneren Montagestifte [9] entfernen, d.h. sie vom Waagbalken lösen.
6. Die beiden äusseren Montagestifte [9] entfernen, d.h. sie vom Chassis lösen.
7. Die beiden Montagelehren [7] und [8] entfernen.
8. Den Waagbalken vorsichtig über den Magnettopf und die Lichtschranke kippen und
herausnehmen.
