4.3 Die Wägezelle aus dem Gehäuseunterteil herausnehmen
1.
Nur SCS:
Die 2 Schrauben des linken Gegenlagers lösen und dieses mit dem Referenzgewicht
entfernen.
2. Auf der rechten Seite des Referenzgewichtsmoduls ebenso verfahren.
3. Den Stecker der Lichtschranke (10) vorsichtig vom Hauptprint trennen.
4. Das Gehäuse-Unterteil seitlich kippen und die 3 Muttern (30) an der Unterseite des Gehäuse-
Unterteils lösen.
5. Die Wägezelle nur am Chassis fassen und aus dem Gehäuse-Unterteil heben.
6. Das Chassis kann nun zur einfacheren Handhabung auf die Montageplatte gestellt werden.

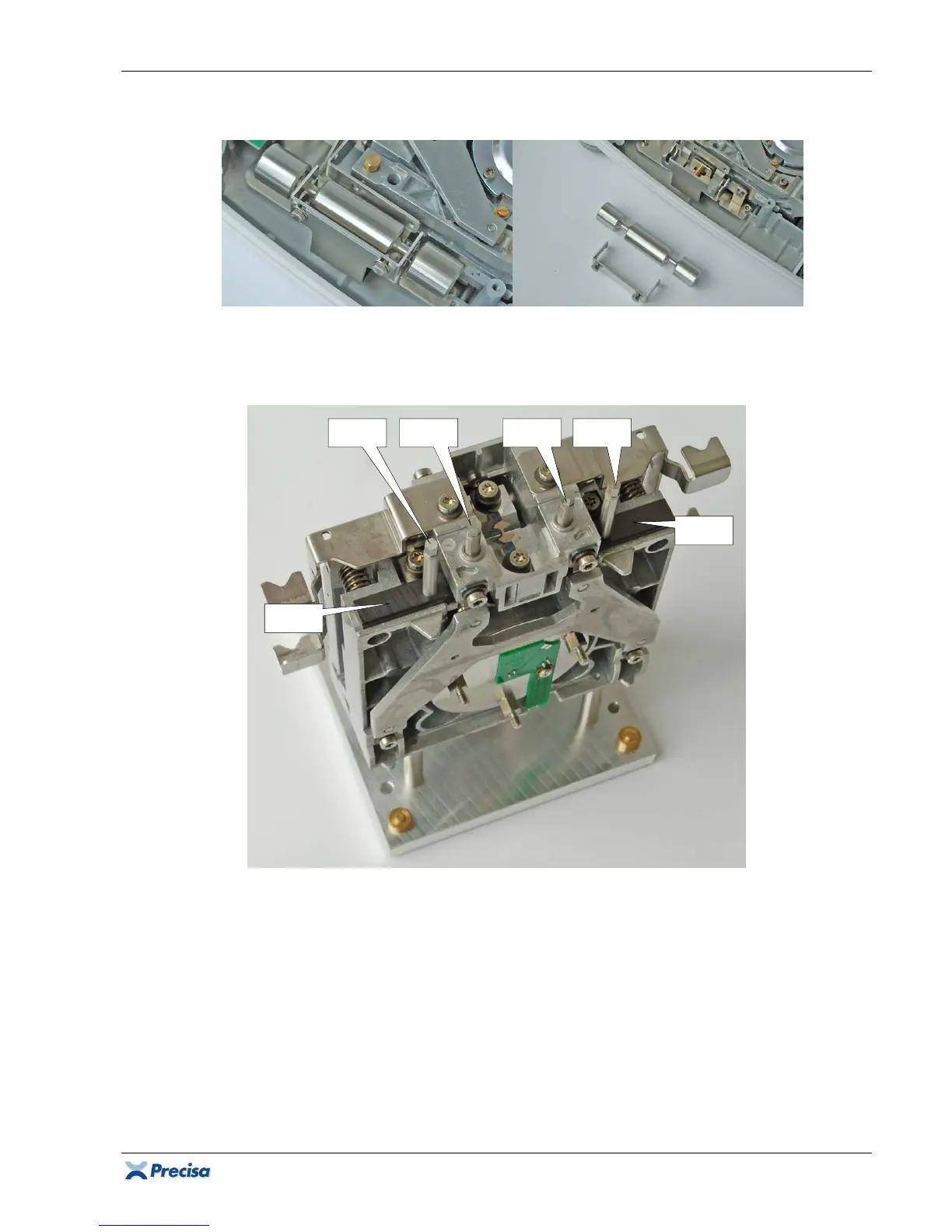

7. Zum Schutz der Wägezelle die beiden Montagelehren [7] und [8] einfahren und mit den 4
Montagestiften [9] befestigen.
Wichtig:
Die Montagelehre mit Langloch [7] ist links!
[7]
[9] [9] [9] [9]
[8]
