Ligação dos cabos de controlo das válvulas
Requisitos das válvulas
■ Fonte de alimentação: 230 V CA
■ Corrente máxima de funcionamento: 100 mA
Ligação da válvula de 2 vias
1 Utilizando o cabo adequado, ligue o cabo de controlo da válvula
ao terminal X2M, como consta do esquema eléctrico.
2 Utilizando baraços, fixe o(s) cabo(s) aos apoios, para evitar
forças de tracção.
Ligação da válvula de 3 vias
1 Utilizando o cabo adequado, ligue o cabo de controlo da válvula
aos terminais correctos, como consta do esquema eléctrico.
2 Utilizando baraços, fixe o(s) cabo(s) aos apoios, para evitar
forças de tracção.
Ligações eléctricas do aquecedor da base da unidade
1 Utilizando o cabo adequado, ligue o cabo de alimentação aos
bornes correctos, como consta do esquema eléctrico que se
segue.
2 Utilizando braçadeiras, fixe o(s) cabo(s) aos apoios, para evitar
forças de tracção.
3 Quando encaminhar para fora os cabos, certifique-se de que
estes não obstruem o encaixe da tampa da unidade interior.
4 Escolha os valores adequados de regulação local para o
aquecedor da base da unidade. Consulte "[F-02]", "[F-03]" e
"[F-04]" na página 34.
Ligação com tarifários bonificados
Por todo o mundo, as empresas de distribuição de energia eléctrica
esforçam-se por fornecer um serviço fiável a preços competitivos,
sendo frequente a possibilidade de facturação em condições bonifi-
cadas, como sejam: preços por tempo de utilização, preços
sazonais, a Wärmepumpentarif (tarifa para bombas de calor) na
Alemanha e na Áustria, ...
Este equipamento permite a ligação a sistemas de distribuição de
energia com condições bonificadas - como o tarifário bi-horário
nacional.
Consulte a empresa que lhe fornece energia eléctrica no local onde
equipamento será instalado, para saber se o pode ligar aos sistemas
disponíveis de distribuição de energia com condições tarifárias
bonificadas.
Quando se liga o equipamento a alimentação com um tarifário
bonificado, a empresa distribuidora de energia eléctrica pode:
■ interromper a alimentação do equipamento em certos períodos
de tempo;
■ exigir que o equipamento só consuma uma quantidade limitada
de electricidade durante certos períodos de tempo.
A unidade interior foi concebida para receber um sinal de entrada
que faça com que a unidade comute para o modo de desactivação
forçada. Nesse momento, o compressor da unidade de exterior deixa
de trabalhar.

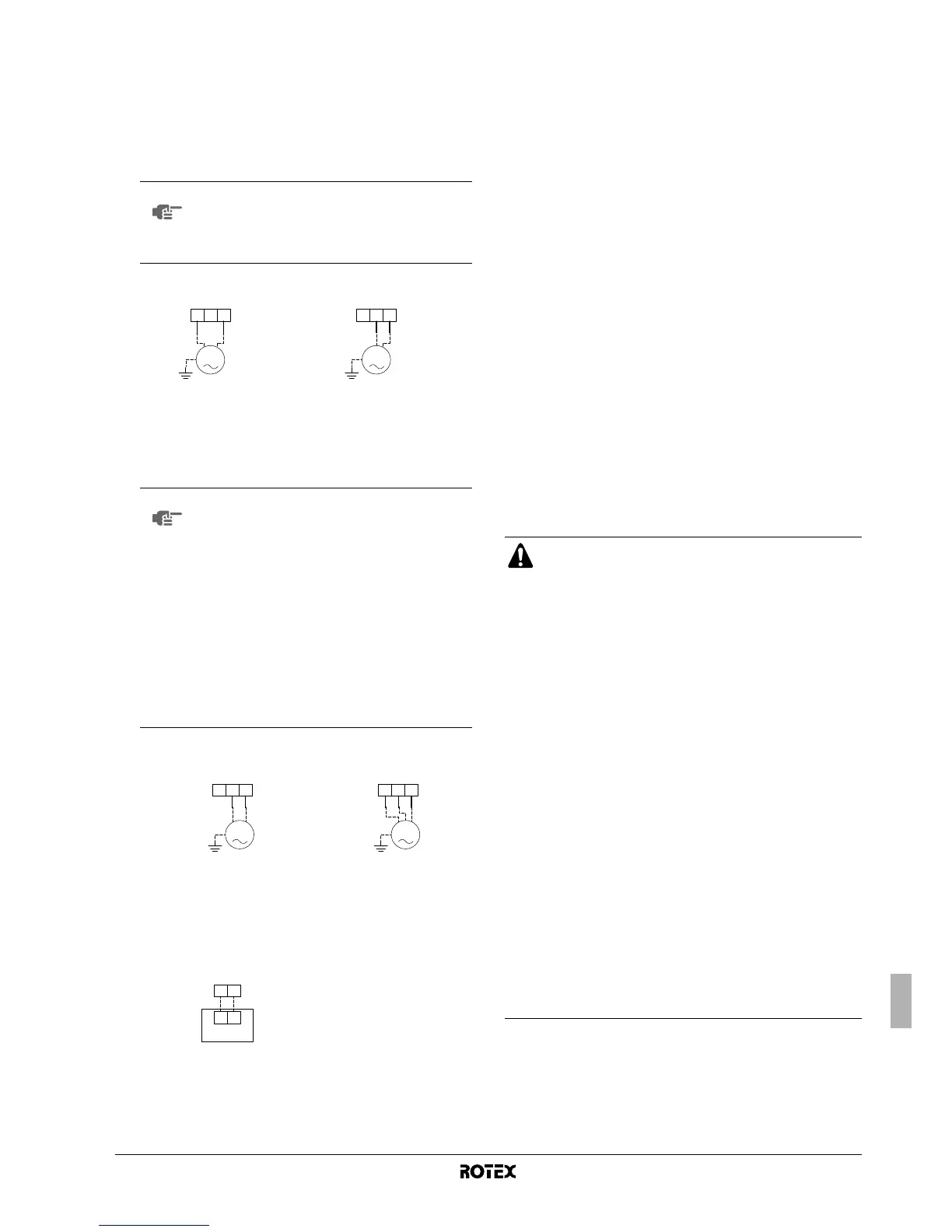

NOTA
A ligação difere entre válvulas NC (normalmente
fechada) e NO (normalmente aberta). Certifique-se
de que liga os terminais com os números correctos,
como consta do esquema eléctrico e das figuras
que se seguem.
Válvula de 2 vias
normalmente fechada (NC)
Válvula de 2 vias
normalmente aberta (NO)
NOTA
É possível ligar dois tipos de válvulas de 3 vias.
As ligações eléctricas são diferentes entre eles:
■ Válvula de 3 vias do tipo "2 condutores com
retorno por mola"
A válvula de 3 vias deve ser instalada de
maneira a que, quando estiver em repouso
(não activada), esteja escolhido o circuito de
aquecimento ambiente.
■ Válvula de 3 vias do tipo "SPST (unipolar de
uma só direcção), 3 condutores"
A válvula de 3 vias deve ser instalada de
forma a que, quando os bornes dos
terminais 9 e 10 recebem corrente, é
seleccionado o circuito de água quente
doméstica.
Válvula "2 condutores com
retorno por mola"
Válvula "SPST
(unipolar de uma só direcção)
3 condutores"
aquecedor da base da unidade
NC
5X2M 6 7
M
NO
5 6X2M 7
M
9X2M 8
10
M
9X2M 8
10
M
1
X1Y
X2M
2
15a
15
AVISO
Tarifários bonificados indicados de seguida como
sendo do tipo 1
■ Num tarifário bonificado que assegure que o forneci-
mento de energia não é interrompido, é possível
controlar os aquecedores.
Relativamente às diversas possibilidades de controlo
de aquecedores quando o tarifário bonificado está
activo, consulte "[D] Fornecimento de energia com
tarifário bonificado/Desvio local dependente das
condições climatéricas" na página 33.
Se os aquecedores tiverem de ser controlados nas
ocasiões em que o tarifário bonificado não está
activo, é necessário ligar esses aquecedores a outra
fonte de alimentação.
■ Durante o período em que o tarifário bonificado está
activo e o fornecimento de energia é contínuo, pode
verificar-se consumo de energia em inactividade
(placa de circuito, controlador, bomba, ...).
Tarifários bonificados indicados de seguida como
sendo dos tipos 2 ou 3
Se o fornecimento de energia se desligar com o tarifário
bonificado activo, não será possível controlar os
aquecedores.
■ Tal interrupção do fornecimento de energia não deve
ser superior a 2 horas, caso contrário o relógio do
controlador reinicializar-se-á.
■ Durante a interrupção do fornecimento de energia, o
visor do controlador estará apagado.
