Manual de instalação
21
RKHBH/X008BA
Unidade interior para o sistema de bomba de calor ar/água
4PW54224-1A

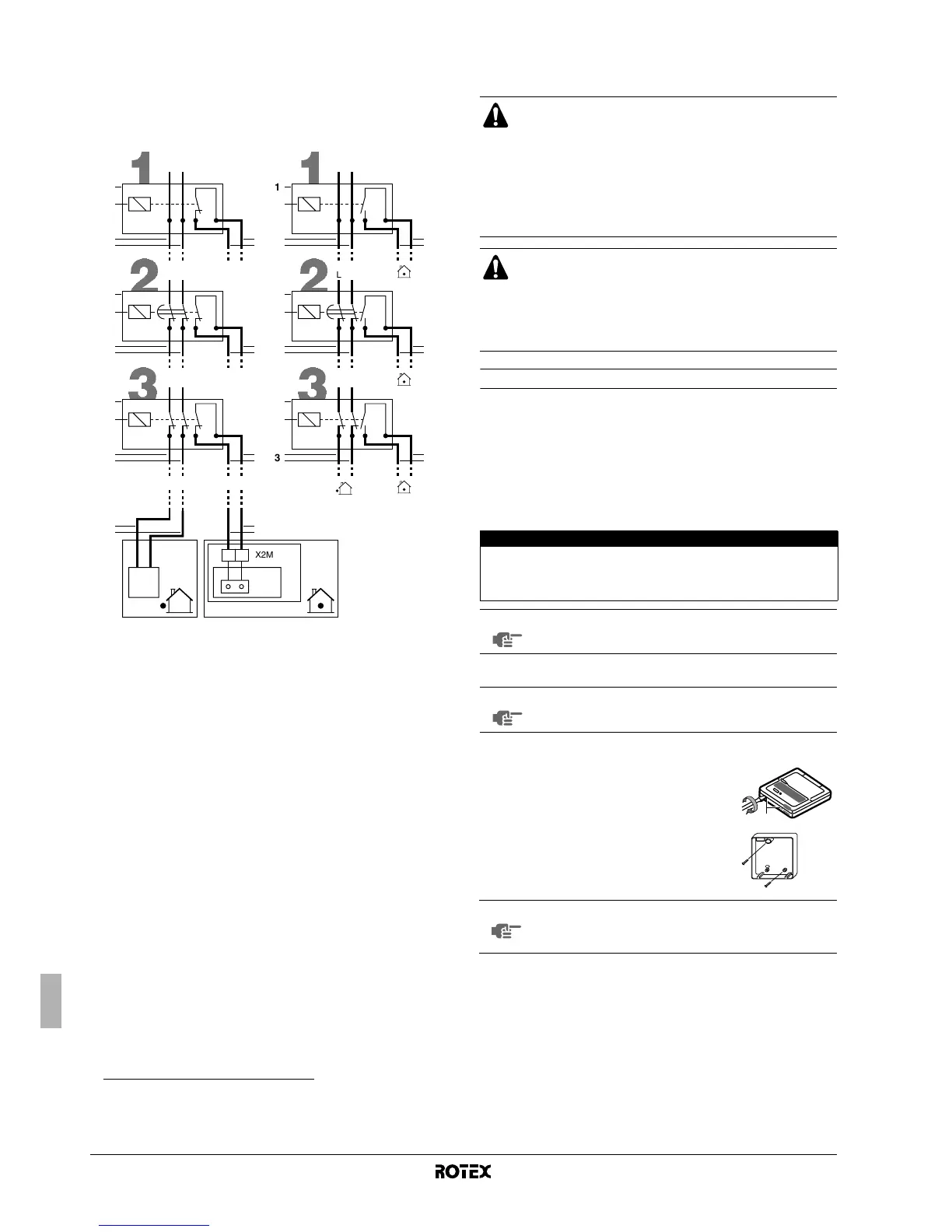

Tipos possíveis de tarifário bonificado
As ligações e requisitso possíveis, para ligação do equipamento a
uma fonte de alimentação deste género, são apresentadas na figura
que se segue:
Quando a unidade de exterior é ligada a uma fonte de alimentação
com tarifário bonificado, o contacto isento de tensão do receptor que
controla o sinal do tarifário bonificado sinal, fornecido pela empresa
distribuidora de energia eléctrica, tem de ser ligado às braçadeiras
17 e 18 da X2M (como se mostra na figura anterior).
Se o parâmetro [D-01]=1 quando o sinal do tarifário bonificado é
enviado pela empresa distribuidora de energia eléctrica, o contacto
abre-se e a unidade entra em modo de desactivação forçada
(1)
.
Se o parâmetro [D-01]=2 quando o sinal do tarifário bonificado é
enviado pela empresa distribuidora de energia eléctrica, o contacto
fecha-se e a unidade entra em modo de desactivação forçada
(2)
.
Tipo 1
Este tipo de alimentação com tarifário bonificado não é interrompido.
Tipo 2
Este tipo de alimentação com tarifário bonificado é interrompido
após um certo tempo.
Tipo 3
Este tipo de alimentação com tarifário bonificado é interrompido
imediatamente.
Mudança de local do controlador digital
O controlador digital vem de fábrica na unidade interior. (Consulte a
"Componentes principais" na página 10 para ver a posição efectiva.)
Caso seja necessário, é possível mudar de lugar o controlador
digital.
Tenha presente que só é possível ligar à unidade interior 1 controla-
dor digital.
Especificações para ligações
Montagem
1 Retire o painel frontal do controlador digital.
Introduza uma chave de fendas nas
ranhuras (1) da parte de trás do controlador
digital e retire a parte da frente deste.
2 Fixe o controlador digital numa superfície
plana.
1 Caixa de distribuição com tarifário bonificado
2 Receptor que controla o sinal da empresa distribuidora de
energia eléctrica
3 Alimentação da unidade de exterior
(consulte o manual de instalação fornecido com a unidade de
exterior)
4 Contacto isento de tensão para a unidade interior
(1) Quando o sinal cessa, o contacto isento de tensão fecha-se e a unidade retoma
o funcionamento. Por este motivo, é importante que se mantenha activa a função
de reinício automático. Consulte "[3] Reinício automático" na página 26.
(2) Quando o sinal cessa, o contacto isento de tensão abre-se e a unidade retoma o
funcionamento. Por este motivo, é importante que se mantenha activa a função
de reinício automático. Consulte "[3] Reinício automático" na página 26.
1
2
3
X2M17 18
X40A
A1P
LN
2
4
1
3
3
LN
2
1
43
43
LN
2
1
S2S
S2S
S2S
[D-01]=1
1
2
3
LN
2
1
3
LN
2
1
43
44
43
LN
2
1
S2S
S2S
S2S
[D-01]=2
Ao ligar o equipamento a uma alimentação eléctrica com
tarifário bonificado, altere a regulação local [D-01]. Caso o
tarifário bonificado seja do tipo que não interrompe o
fornecimento de energia (indicado anteriormente como
sendo do tipo 1) altere as regulações locais [D-01] e
[D-00]. Consulte "[D] Fornecimento de energia com
tarifário bonificado/Desvio local dependente das
condições climatéricas" na página 33, no capítulo
"Regulações locais".
Nos casos de tarifários bonificados que não interrompem
o fornecimento de energia., a unidade será forçada a
desligar-se.
Quando é enviado o sinal de tarifário bonificado, a
indicação de controlo central e pisca, para indicar que o
tarifário bonificado está activo.
Especificações de cablagem Valor
Tipo 2 condutores
Secção
0,75-1,25 mm
2
Comprimento máximo 500 m
NOTA
Não foram incluídos os cabos de ligação.
NOTA
O controlador digital tem de ser montado numa divisão
interior.
NOTA
Tome o cuidado de não distorcer a parte inferior do
controlador digital, por eventual aperto excessivo dos
parafusos.
