RKHBH/X008BA
Unidade interior para o sistema de bomba de calor ar/água
4PW54224-1A
Manual de instalação
32

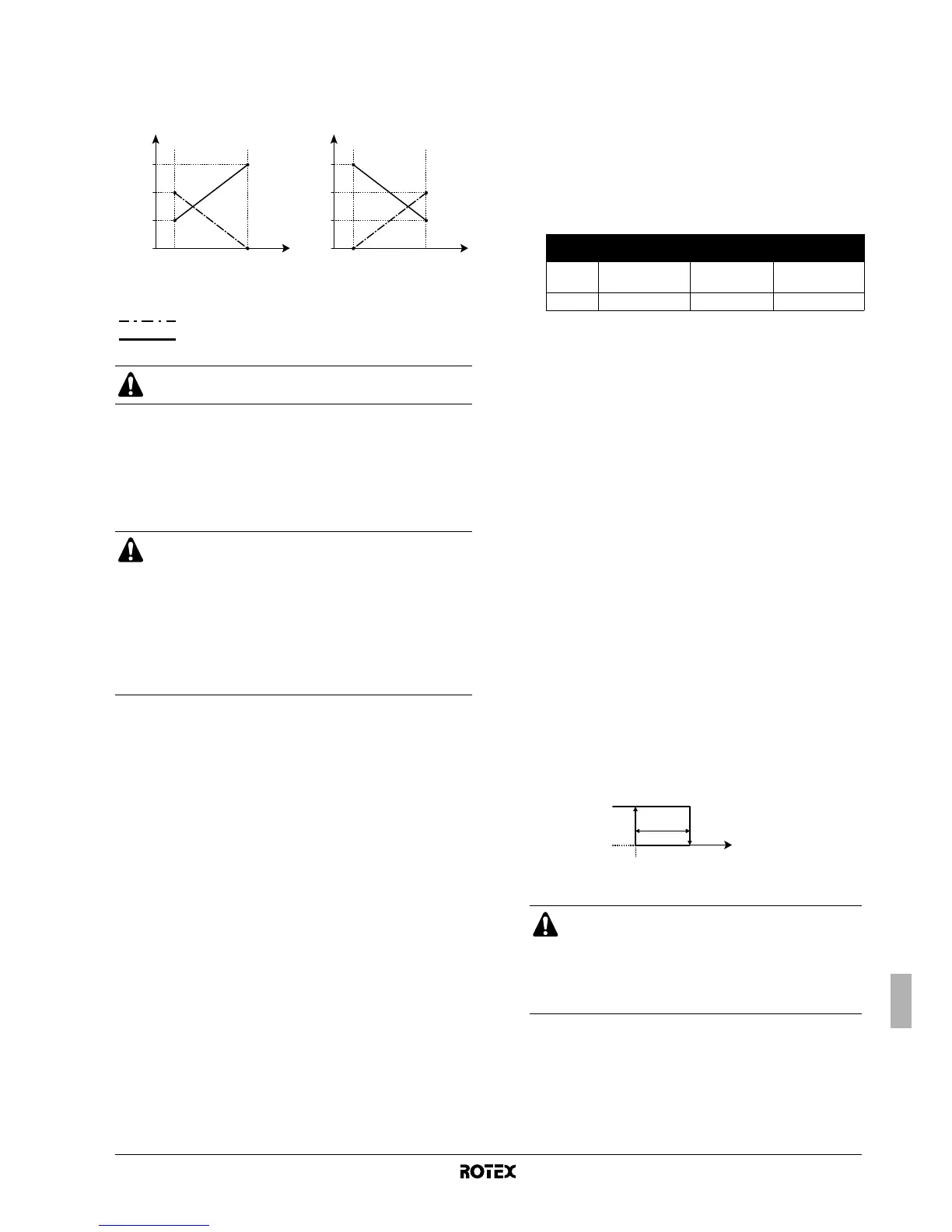

■ [8-04] Tempo adicional de funcionamento de [4-02]/[F-01]:
especifica o tempo adicional de funcionamento além do
tempo máximo de funcionamento à temperatura exterior
[4-02] ou [F-01]. Cosulte a figura que se segue.
[9] Gamas para os pontos de regulação em aquecimento e em
refrigeração
Esta regulação local destina-se a evitar que o utilizador escolha uma
temperatura de saída da água errada (ou seja, muito quente ou
muito fria). Para o efeito, é possível configurar as gamas de valores
disponíveis para os pontos de regulação de aquecimento e de
refrigeração.
■ [9-00] Limite superior para o ponto de regulação de
aquecimento: temperatura máxima de saída da água em
aquecimento.
■ [9-01] Limite inferior para o ponto de regulação de
aquecimento: temperatura mínima de saída da água em
aquecimento.
■ [9-02] Limite superior para o ponto de regulação de
refrigeração: temperatura máxima de saída da água em
refrigeração.
■ [9-03] Limite inferior para o ponto de regulação de
refrigeração: temperatura mínima de saída da água em
refrigeração.
■ [9-04] Regulação de excesso: define quanto é que a
temperatura da água pode subir acima do ponto de
regulação, sem fazer parar o compressor. Esta função só se
aplica ao modo de aquecimento.
[C] Configuração na placa de circuito impresso de E/S digitais
EKRP1HB
Lógica da saída do alarme
■ [C-01] Lógica da saída do alarme: define a lógica da saída
do alarme na placa de circuito impresso de E/S digitais
EKRP1HB.
Se [C-01]=0, a saída do alarme é activada quando ocorre um
alarme (predefinição).
Se [C-01]=1, a saída do alarme é desactivada quando ocorre
um alarme. Este ajuste local permite distinguir entre a
detecção de um alarme e a detecção de uma falha de
energia.
Funcionamento bivalente
Só se aplica a instalações com uma caldeira auxiliar (funcionamento
alternado, ligação paralela). A finalidade desta função é determinar,
com base na temperatura exterior, qual a fonte de calor que pode
proporcionar o aquecimento ambiente, se a unidade interior Rotex,
se uma caldeira auxiliar.
A regulação local "funcionamento bivalente" só aplica o aquecimento
ambiente pela unidade interior e o sinal de permissão para a caldeira
auxiliar.
Quando se activa a função "funcionamento bivalente", a unidade
interior pára automaticamente o aquecimento ambiente quando a
temperatura exterior cai para valores inferiores à "temperatura de
activação de bivalente"; e o sinal de permissão para a caldeira
auxiliar fica activo.
Quando se desactiva o funcionamento bivalente, o aquecimento
ambiente pela unidade interior é possível a todas as temperaturas
exteriores (dentro das gamas de funcionamento) e o sinal de
permissão para a caldeira auxiliar fica sempre desactivado.
■ [C-02] Estado de funcionamento bivalente: define se o
funcionamento bivalente fica activo (1) ou inactivo (0).
■ [C-03] Temperatura de activação de bivalente: define a
temperatura exterior abaixo da qual o sinal de permissão
para a caldeira auxiliar fica activo (fechado, KCR na
EKRP1HB) e o aquecimento ambiente pela unidade interior
pára.
■ [C-04] Histerese bivalente: define a diferença de
temperaturas entre a temperatura de activação de bivalente
e a temperatura de desactivação de bivalente.
Sinal de permissão X1–X2 (EKRP1HB)
Aquecimento Refrigeração
t Tempo
T
A
Temperatura ambiente (exterior)
tempo de anti-reciclagem
tempo máximo de funcionamento
A vantagem plena de [8-04] será válida se a regulação
[4-03] não for 1.
AVISO
■ Nas aplicações de aquecimento de piso, é importante
limitar a temperatura máxima de saída da água,
durante o aquecimento, face às especificações da
instalação de aquecimento do piso.
■ Nas aplicações de refrigeração do piso, é importante
limitar a 16~18°C a temperatura mínima de saída da
água, durante a refrigeração (ajuste local do
parâmetro [9-03]), para evitar a ocorrência de
condensação no piso.
t
T
A
t
T
A
0
[8-01]
[5-03] [4-02]
[8-02]
[8-01]+
[8-04]
0
[8-01]
[F-01] 35°C
[8-02]
[8-01]+
[8-04]
[C-01] Alarme Sem alarme
Unidade
sem energia
0
(pre-
definição)
Saída fechada Saída aberta Saída aberta
1 Saída aberta Saída fechada Saída aberta
T
A
Temperatura exterior
AVISO
Certifique-se de cumprir todas as regras menciona-
das na instalação 5, quando activar o funcionamento
bivalente.
Rotex não assume a responsabilidade por nenhum
dano resultante do não cumprimento desta regra.
T
A
[C-03]
[C-04]
fechado
aberto
