Manual de instalação
33
RKHBH/X008BA
Unidade interior para o sistema de bomba de calor ar/água
4PW54224-1A

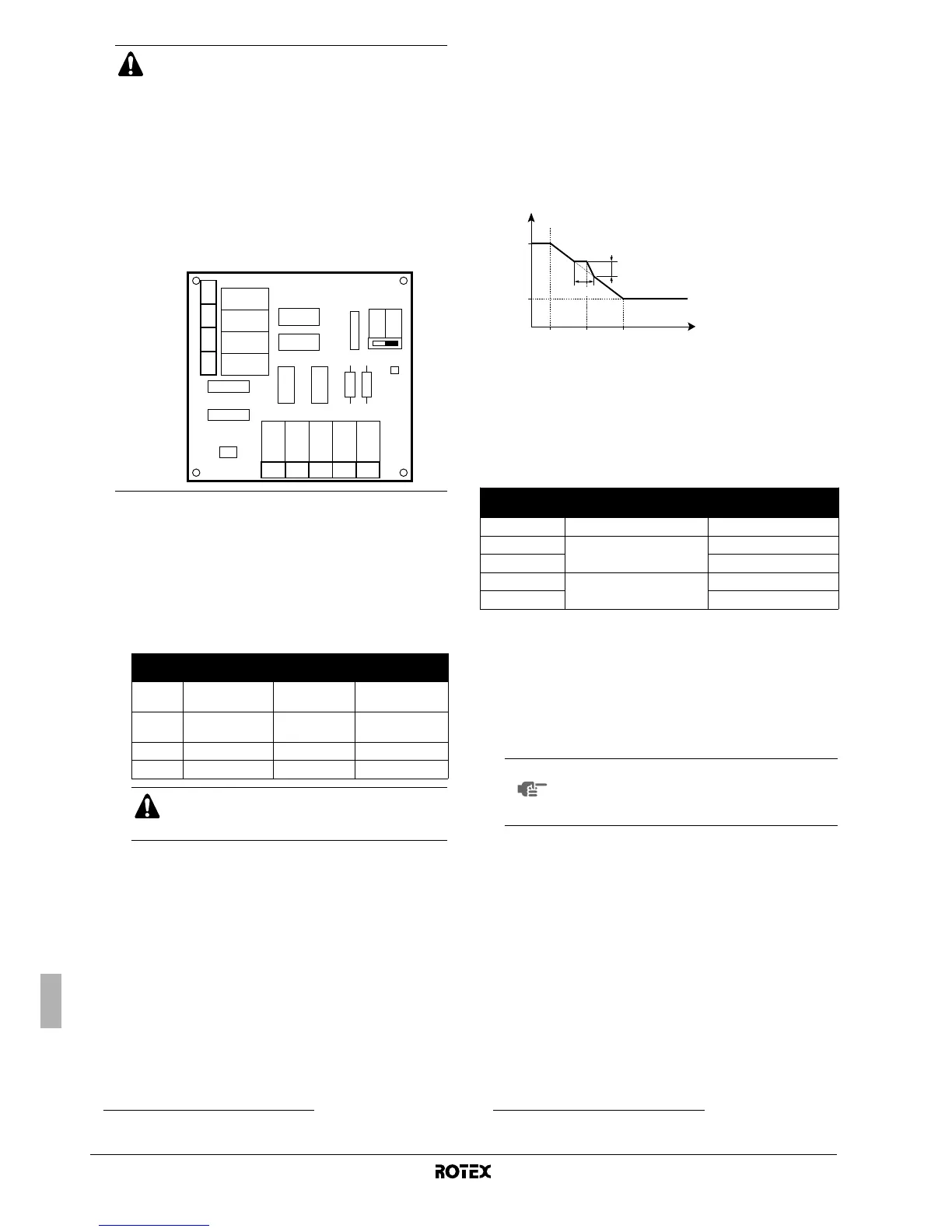

[D] Fornecimento de energia com tarifário bonificado/Desvio
local dependente das condições climatéricas
Fornecimento de energia com tarifário bonificado
■ [D-00] Desactivação dos aquecedores: Define que aquece-
dores são desligados quando se recebe o sinal do tarifário
bonificado da empresa distribuidora de energia eléctrica.
Se [D-01]=1 ou 2 e for recebido o sinal do tarifário bonificado
da empresa distribuidora de energia eléctrica, são
desligados os seguintes aparelhos:
■ [D-01] Ligação à unidade com tarifários bonificados: Define
se a unidade de exterior está ligada ou não a uma fonte de
energia com tarifário bonificado.
Se [D-01]=0, a unidade está ligada a uma fonte de energia
normal (valor predefinido).
Se [D-01]=1 ou 2, a unidade está ligada a uma fonte com
tarifário bonificado. Nesta situação, é necessária uma
instalação específica de cablagem, como se explica em
"Ligação com tarifários bonificados" na página 20.
Se o parâmetro [D-01]=1 quando o sinal do tarifário
bonificado é enviado pela empresa distribuidora de energia
eléctrica, o contacto abre-se e a unidade entra em modo de
desactivação forçada
(1)
.
Se o parâmetro [D-01]=2 quando o sinal do tarifário
bonificado é enviado pela empresa distribuidora de energia
eléctrica, o contacto fecha-se e a unidade entra em modo de
desactivação forçada
(2)
.
Desvio local dependente das condições climatéricas
A regulação local de desvio local dependente das condições climaté-
ricas só é relevante em caso de selecção do ponto de regulação
dependente das condições climatéricas (consulte a regulação local
"[1] Ponto de regulação dependente das condições climatéricas
(apenas em aquecimento)" na página 26).
■ [D-03] Desvio local dependente das condições climatéricas:
determina o desvio do ponto de regulação dependente das
condições climatéricas em relação à temperatura exterior de
0°C.
[E] Indicações informativas da unidade
■ [E-00] Indicação da versão do software (exemplo: 23)
■ [E-01] Indicação da versão da EEPROM (exemplo: 23)
■ [E-02] Indicação da identificação do modelo da unidade
(exemplo: 11)
■ [E-03] Indicação da temperatura do refrigerante líquido
■ [E-04] Indicação da temperatura da água de entrada
■ A combinação da regulação [4-03]=0/2 com o
funcionamento bivalente a temperaturas
exteriores baixas pode resultar em falta de água
quente doméstica.
■ O funcionamento bivalente não tem impacte
sobre o modo de aquecimento de águas
domésticas. A água doméstica continua a ser
aquecida unicamente pela unidade interior.
■ O sinal de permissão para a caldeira auxiliar
situa-se na EKRP1HB (placa de circuito
impresso de E/S digitais). Quando activado, os
contactos X1 e X2 são fechados, abrindo-se
quando é desactivado. Consulte a figura para ver
um esquema da localização destes contactos.
[D-00] Compressor
Aquecedor
de reserva
Aquecedor
de apoio
0
(pre-
definição)
Desactivação
forçada
Desactivação
forçada
Desactivação
forçada
1 Desactivação
forçada
Desactivação
forçada
Permitido
2
Desactivação forçada
Permitido
Desactivação forçada
3
Desactivação forçada
Permitido Permitido
As regulações 1, 2 e 3 de [D-00] só fazem sentido
em tarifários bonificados que não interrompem o
fornecimento de energia.
(1) Quando o sinal cessa, o contacto isento de tensão fecha-se e a unidade retoma
o funcionamento. Por este motivo, é importante que se mantenha activa a função
de reinício automático. Consulte "[3] Reinício automático" na página 26.
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
(2) Quando o sinal cessa, o contacto isento de tensão abre-se e a unidade retoma o
funcionamento. Por este motivo, é importante que se mantenha activa a função
de reinício automático. Consulte "[3] Reinício automático" na página 26.
T
t
Temperatura desejada para a água
T
A
Temperatura exterior
range Gama
local
shift value
Desvio local
[1-00], [1-01],
[1-02], [1-03]
Regulação local aplicável do ponto de regulação
dependente das condições climatéricas [1]
[D-03]
Gama de temperaturas
exteriores (T
A
)
Desvio local
0— —
1
–2°C~2°C
2
24
3
–4°C~4°C
2
44
NOTA
As indicações [E-03] e [E-04] não são actualiza-
das em permanência. As indicações de tempera-
tura só são actualizadas após passar por todos os
códigos iniciais de ajustes locais.
T
A
T
t
[1-03]
[1-00] 0°C [1-01]
[1-02]
local shift value
range
