Siemens SIMATIC S7 - Wiring Diagrams; A.2.4.3 Wiring Diagrams

Technical specifications
A.2 S7-200 SMART CPUs
S7-200 SMART
System Manual, V2.3, 07/2017, A5E03822230-AF
721
A.2.4.3
Wiring diagrams

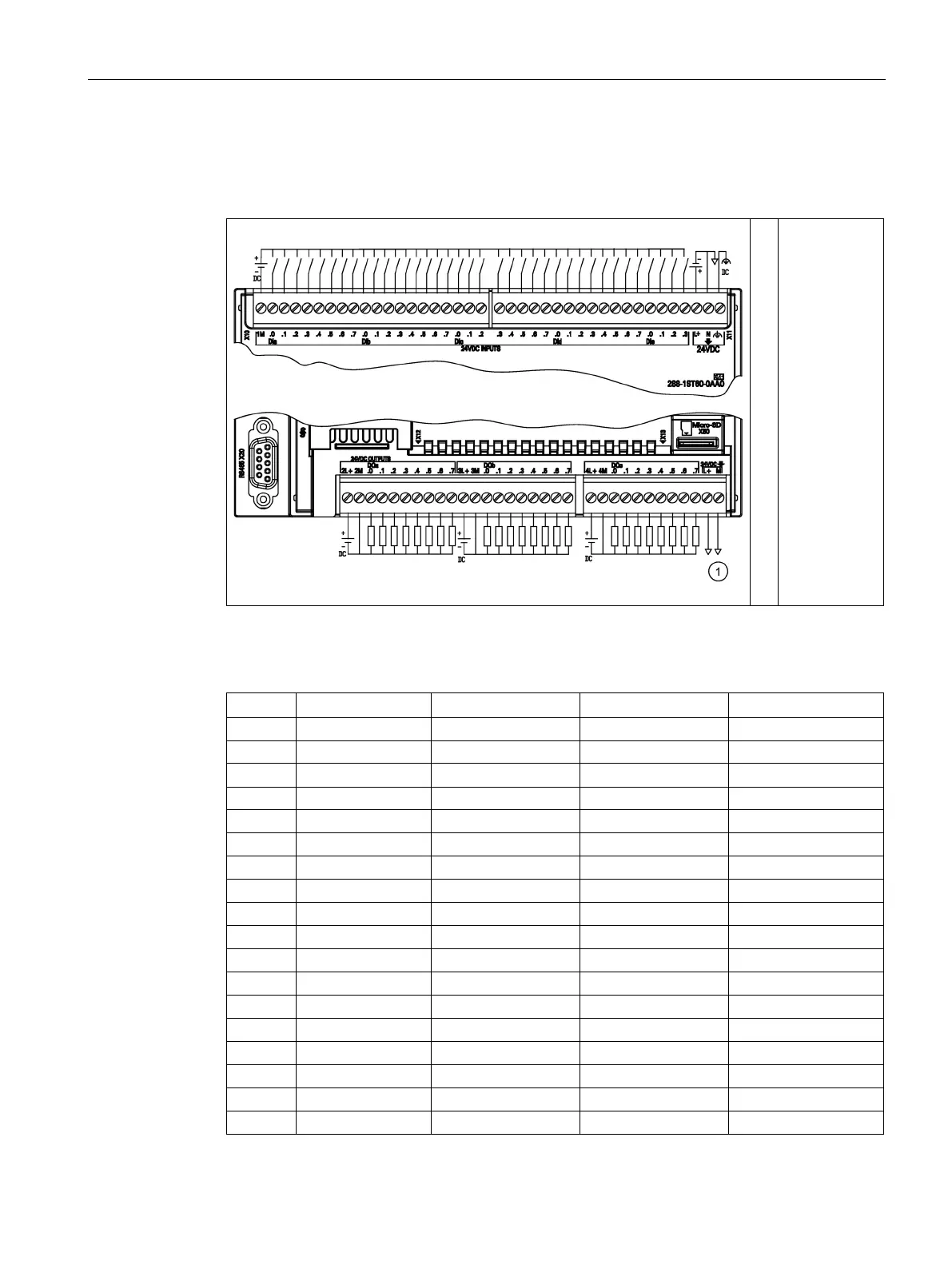

Table A- 62 Wiring diagram for the CPU ST60 DC/DC/DC (6ES7288-1ST60-0AA0)
①
24 V DC
Sensor Power
Output
Table A- 63 Connector pin locations for CPU ST60 DC/DC/DC (6ES7288-1ST60-0AA0)
Pin
X10
X11
X12
X13
1
1M
DI c.3
2L+
4L+
2
DI a.0
DI c.4
2M
4M
3 DI a.1 DI c.5 DQ a.0 DQ c.0
4
DI a.2
DI c.6
DQ a.1
DQ c.1
5 DI a.3 DI c.7 DQ a.2 DQ c.2
6
DI a.4
DI d.0
DQ a.3
DQ c.3
7
DI a.5
DI d.1
DQ a.4
DQ c.4
8
DI a.6
DI d.2
DQ a.5
DQ c.5
9
DI a.7
DI d.3
DQ a.6
DQ c.6
10
DI b.0
DI d.4
DQ a.7
DQ c.7
11
DI b.1
DI d.5
3L+
L+ / 24 V DC Out
12
DI b.2
DI d.6
3M
M / 24 V DC Out
13
DI b.3
DI d.7
DQ b.0
--
14
DI b.4
DI e.0
DQ b.1
--
15
DI b.5
DI e.1
DQ b.2
--
16
DI b.6
DI e.2
DQ b.3
--
17
DI b.7
DI e.3
DQ b.4
--
18
DI c.0
L+ / 24 V DC
DQ b.5
--
