Technical specifications
A.3 Digital inputs and outputs expansion modules (EMs)
S7-200 SMART
System Manual, V2.3, 07/2017, A5E03822230-AF
731

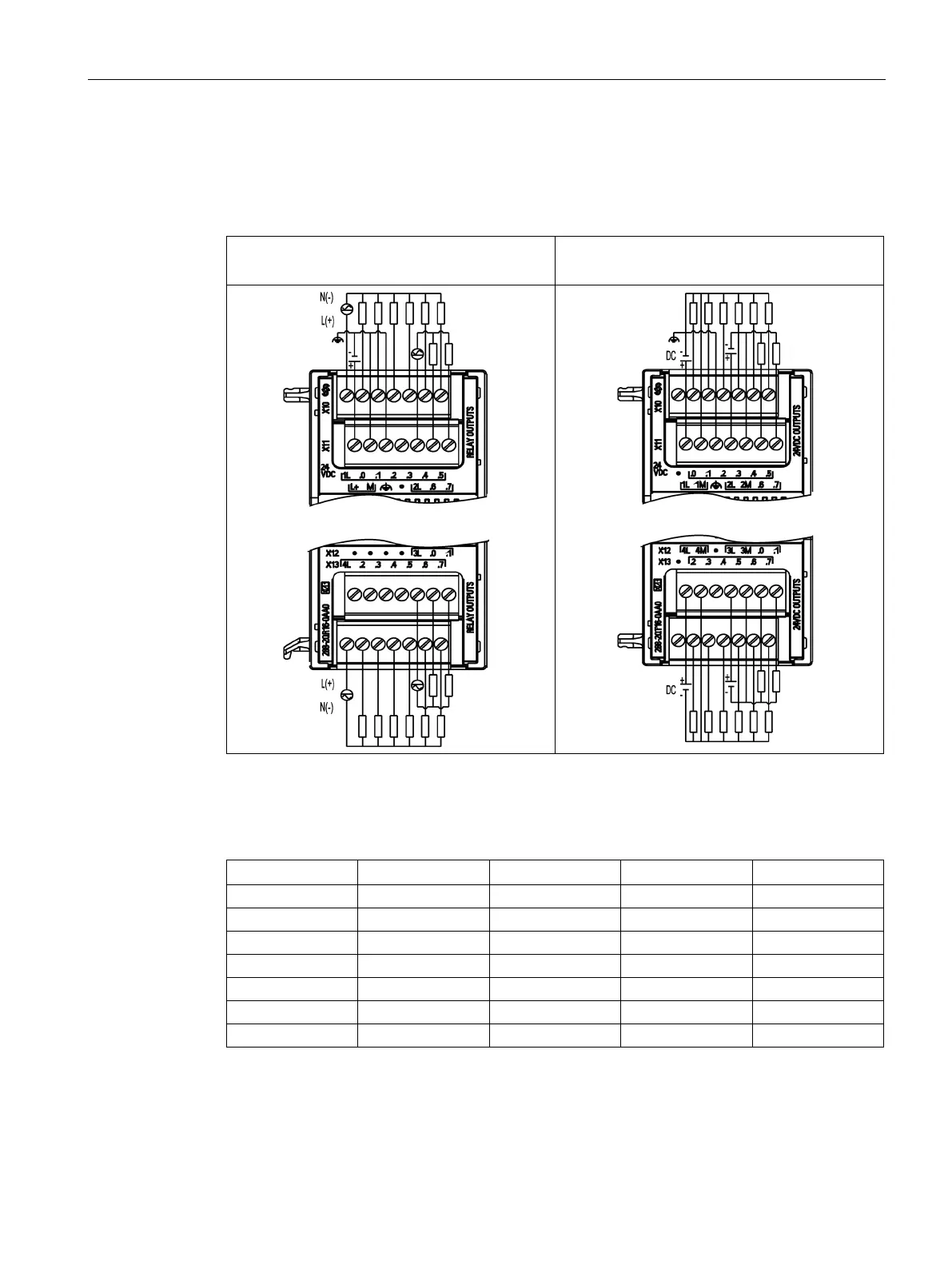

Table A- 79 Wiring diagrams for the EM QR16 Digital 16 x Outputs Relay (6ES7288-2QR16-0AA0)
and EM QT16 Digital 16 x Outputs Transition (6ES7288-2QT16-0AA0)
EM QR16 Digital 16 x Outputs Relay
(6ES7288-2QR16-0AA0)
EM QT16 Digital 16 x Outputs Transition
(6ES7288-2QT16-0AA0)
Table A- 80 Connector pin locations for EM QR16 Digital 16 x Outputs Relay (6ES7288-2QR16-
0AA0)
Pin
X10
X11
X12
X13
1
1L
L+ / 24 V DC
No connection
4L
2
DQ a.0
M / 24 V DC
No connection
DQ b.2
3
DQ a.1
Functional Earth
No connection
DQ b.3
4
DQ a.2
No connection
No connection
DQ b.4
5
DQ a.3
2L
3L
DQ b.5
6
DQ a.4
DQ a.6
DQ b.0
DQ b.6
7
DQ a.5
DQ a.7
DQ b.1
DQ b.7
