DE-103
Geräterückseite
Auf der Rückseite der Konsole benden sich die Anschlüsse zum
Anschluss der 1488 HD-Kamera an Wiedergabe- und Aufnahmegeräte,
wieVideomonitore, sowie an Konsolen zur Gerätesteuerung von Stryker.
Informationen zu den verschiedenen verfügbaren Konsolenmodellen

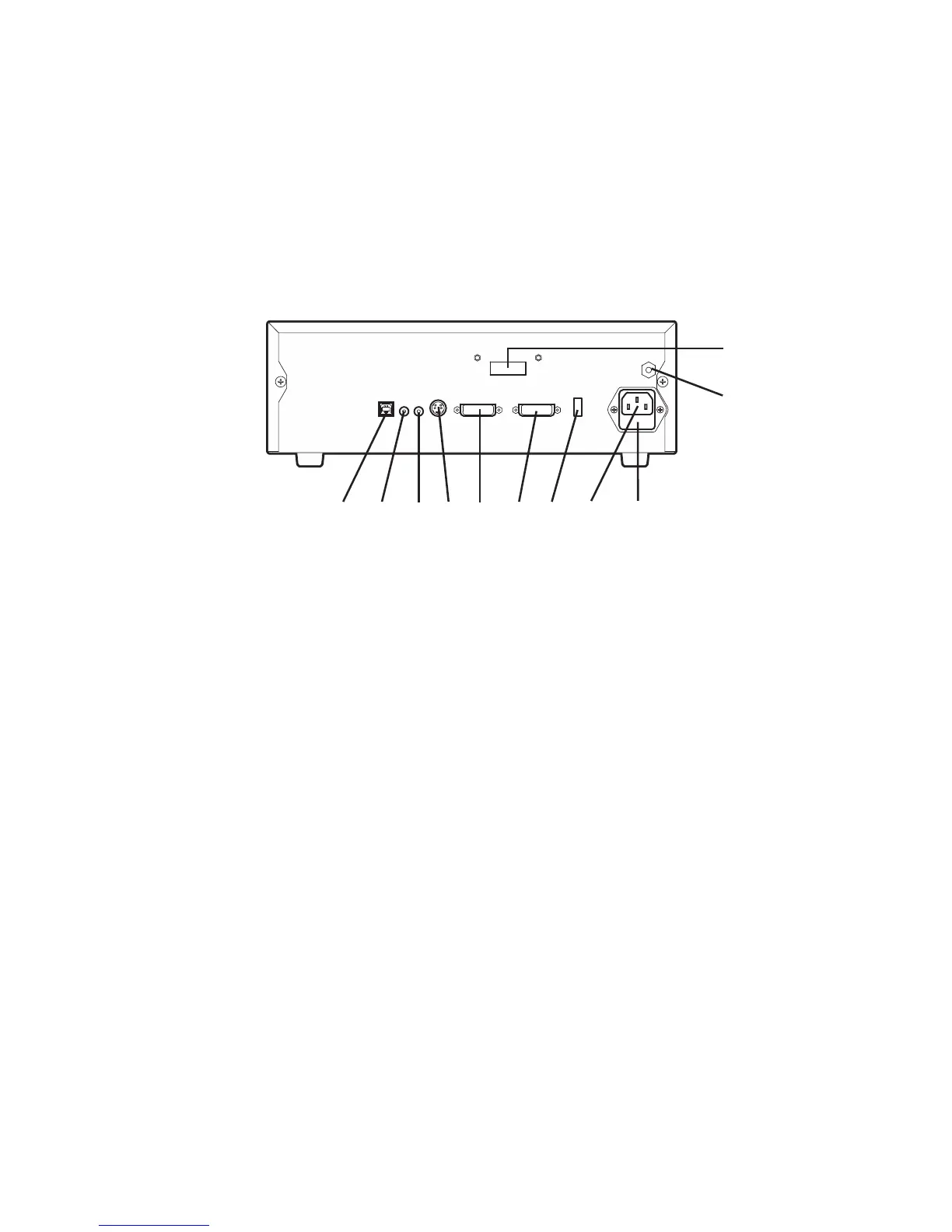

nden Sie im Abschnitt „Produktbeschreibung“. Nachfolgend nden Sie
eine Abbildung der 3-Chip-Kamerasteuerungseinheit 1488HD mit DVI-
Glasfaserausgang (1488010001).
1 2 53 4 6 7 8 9
10
11
1. Gerätesteuerungsanschluss Anschlussbuchse für eine Konsole
zur Gerätesteuerung von Stryker
(wie z.B. SDC3 oder SIDNE®) zur
Sprachsteuerung und Steuerung über
ein Graktablett.
2. Fernsteuerungsausgang 1 Anschluss an den
Fernsteuerungseingang eines
Videozubehörteils
3. Fernsteuerungsausgang 2 Anschluss an den
Fernsteuerungseingang eines
Videozubehörteils
4. S-Videoausgang Analoger Videoausgang
5. DVI-Ausgang 1 Digitaler Videoausgang
6. DVI-Ausgang 2 Digitaler Videoausgang
7. Lichtquellenanschluss Anschluss für Lichtquelle Stryker L9000
(0220210000)
8. Netzanschluss Anschluss an eine Wechselstromquelle
mit trennbarem Stromkabel
9. Sicherungstafel Enthält zwei A-Sicherungen 1,6A 250V
(träge, hohes Ausschaltvermögen von
1500 A)

Stryker 1488 Specifications

General

Resolution	1920 x 1080
Sensor Type	CMOS
White Balance	Automatic/Manual
Output	HDMI, DVI, HD-SDI
Camera Head Technology	Three-chip
