ES-253
Panel posterior
El panel trasero de la consola contiene puertos para conectar la cámara
1488 HD a equipos de visualización y grabación, como monitores de vídeo
yconsolas de control de dispositivos Stryker.

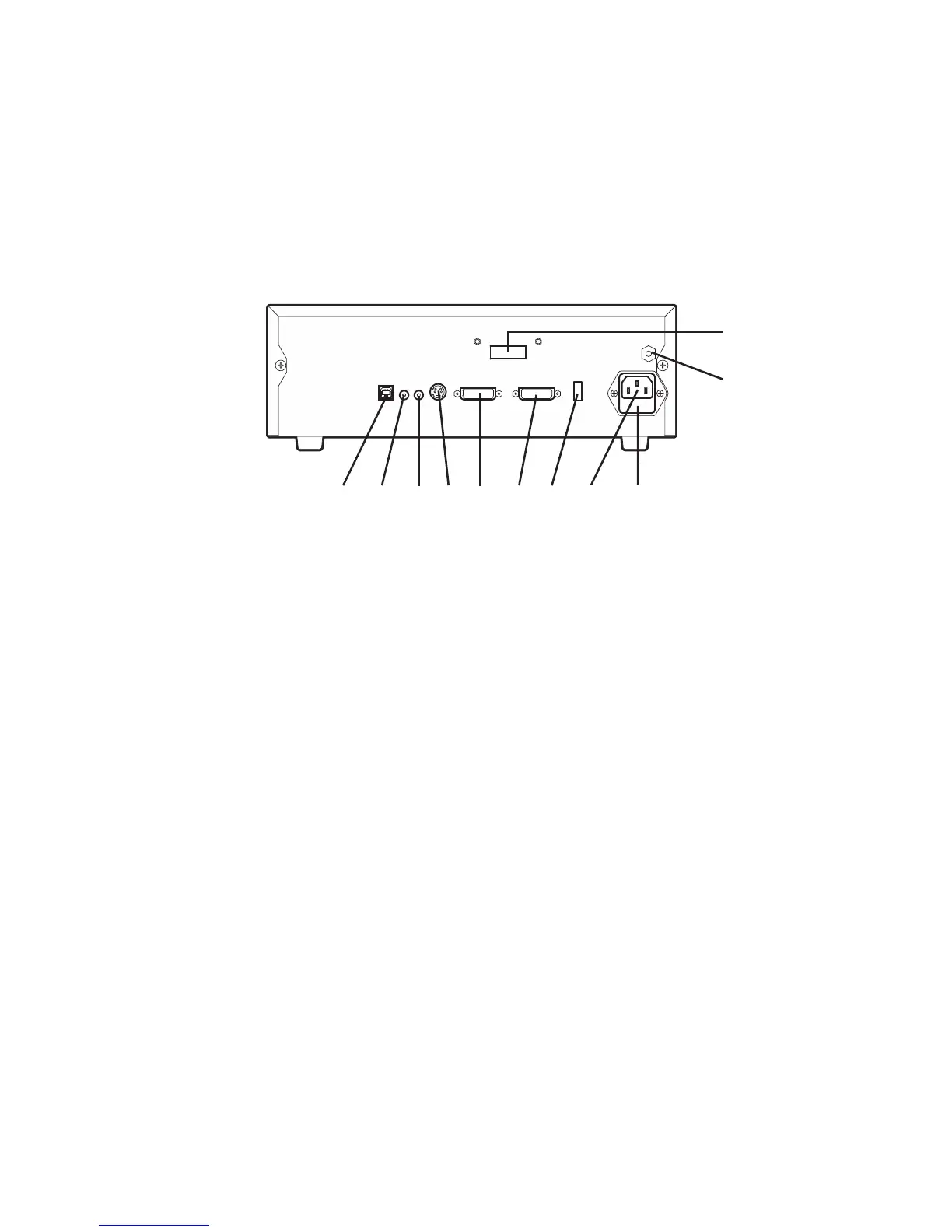

Remítase al apartado “Descripción del producto” si desea ver los diferentes
modelos de consola que hay disponibles. Más abajo puede ver ilustrada
launidad de control de la cámara 1488 HD de 3 chips con salida de bra
óptica DVI (1488010001).
1 2 53 4 6 7 8 9
10
11
1. Puerto de control
del dispositivo
Se conecta a una consola de control de dispositivos
Stryker (del tipo SDC3 o SIDNE®) para permitir el
control por voz y/o mediante una tableta gráca
2. Salida remota 1 Se conecta a una entrada remota de un accesorio
de vídeo
3. Salida remota 2 Se conecta a una entrada remota de un accesorio
de vídeo
4. Salida S-Video Salida de vídeo analógico
5. Salida DVI 1 Salida de vídeo digital
6. Salida DVI 2 Salida de vídeo digital
7. Puerto de fuente
luminosa
Se conecta a la fuente luminosa Stryker L9000
(0220210000)
8. Toma de
corriente alterna
Se conecta a la red de CA mediante un cable
dealimentación desmontable
9. Panel de fusibles Contiene dos fusibles 1.6A 250 V (acción lenta, alta
capacidad de ruptura 1500A)
10. Conector
equipotencial
atierra
Se conecta a un conductor de compensación de
potencial. El sistema electromédico resultante
deberá cumplir todos los requisitos aplicables de la
norma IEC 60601-1.
11. Salidas de bra
(óptica)
Salida DVI para conexión a bras con conector
Lucent (opcional): 1488010001)

Stryker 1488 Specifications

General

Resolution	1920 x 1080
Sensor Type	CMOS
White Balance	Automatic/Manual
Output	HDMI, DVI, HD-SDI
Camera Head Technology	Three-chip
