Conguración del cabezal de la cámara
No doble excesivamente el cable de la cámara, ya que
elplegado extremo podría dañarlo.
1. Desenrosque el tapón de inmersión del conector del cable del cabezal
dela cámara.

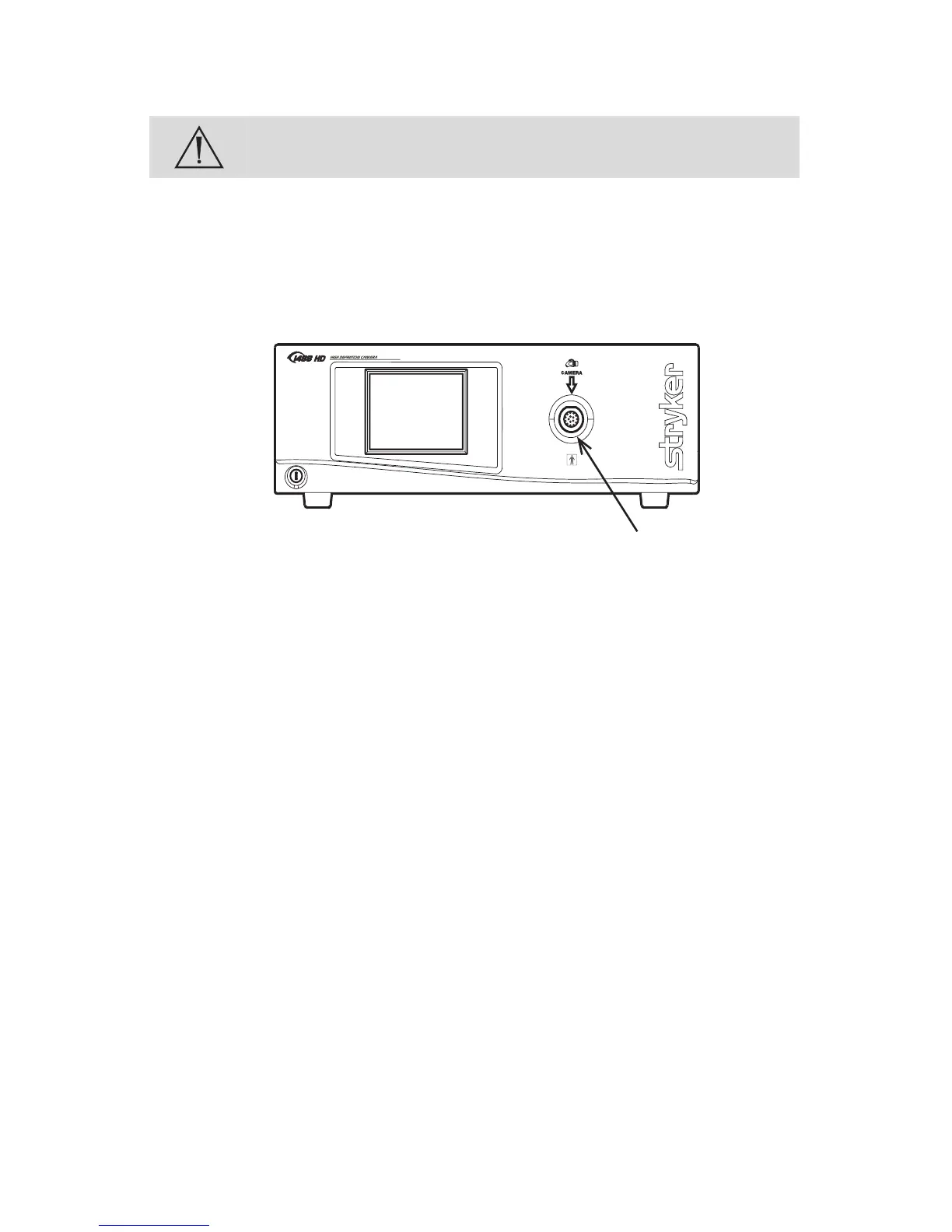

2. Alinee la echa azul del conector del cable con la echa del puerto
deconexión de la cámara, situado en el panel frontal de la consola.
3. Empuje el conector hasta que quede ajustado en su posición.
Nota: Para desenchufar la cámara de la consola, sujete el conector por
laparte abultada mientras lo extrae en línea recta hacia fuera.
Conguración del acoplador
Los pasos 1 a 3 proporcionan instrucciones para conectar el cabezal de la
cámara 1488 HD al acoplador 1488 HD de 18 mm, C-Mount (1488020122).
Consulte en la lista acontinuación las posibles variaciones del sistema:
• Cuando utilice el cabezal de la cámara 1488 de tres chips con
acoplador integrado (1488610122), proceda directamente
alpaso2.
• Cuando utilice el cabezal pendular de la cámara 1488 HD de tres
chips con acoplador integrado (1488310130), remítase a la guía
delusuario Striker P18970.
• Cuando utilice el acoplador con zoom IDEAL EYES, C-Mount
(1488010125), remítase a la guía del usuario Stryker P18969.
• Cuando utilice un endoscopio C-Mount de conexión directa (que
no necesita acoplador), enrosque el endoscopio directamente al
cabezal de la cámara hasta que cierre herméticamente y proceda
al paso 3. (Los endoscopios C-Mount no son compatibles con los
cabezales de la cámara que tienen un acoplador integrado.)
